Moduł wyjść binarnych 32 wyjścia 24VDC, 0,5A, SIMATIC S7-1500 | 6ES7522-1BL01-0AB0 Siemens

Alternatywny kod produktu: 6ES75221BL010AB0

Opis i Kluczowe Cechy

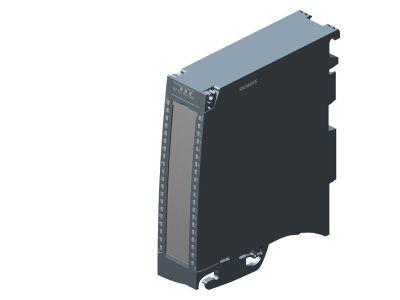

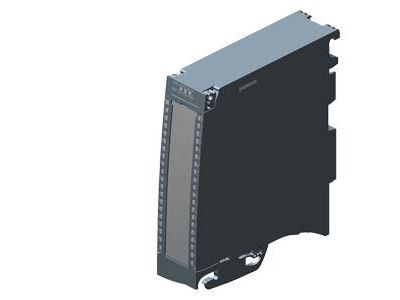

Moduł wyjść binarnych SIMATIC S7-1500 firmy Siemens (symbol 6ES7522-1BL01-0AB0) to element systemu automatyki przeznaczony do sterowania odbiornikami prądu stałego. Dzięki 32 wyjściom 24VDC o prądzie znamionowym 0,5 A na kanał umożliwia podłączanie wielu urządzeń wykonawczych, takich jak przekaźniki, zawory czy sygnalizatory, bez konieczności stosowania dodatkowych separatorów. Moduł jest przeznaczony do montażu w szafie sterowniczej jako część systemu S7-1500.

• 32 wyjścia binarne: umożliwiają jednoczesne sterowanie wieloma odbiornikami, zwiększając gęstość upakowania i oszczędzając miejsce w szafie sterowniczej.
• Napięcie wyjściowe 24VDC: standardowe napięcie w automatyce przemysłowej, kompatybilne z większością przekaźników, zaworów i siłowników.
• Prąd znamionowy 0,5 A na kanał: wystarczający do bezpośredniego sterowania małymi odbiornikami (np. cewkami styczników pomocniczych, sygnalizatorami LED).
• Integracja z TIA Portal: moduł jest w pełni obsługiwany przez środowisko Totally Integrated Automation, co upraszcza konfigurację i diagnostykę.
• Wersja standardowa: przeznaczona do zastosowań ogólnych, dostępna również wersja failsafe (bezpieczeństwa) w osobnej konfiguracji.

Zgodność z Normami

Moduł spełnia wymagania europejskich norm dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa urządzeń automatyki. Posiada certyfikat CE. Producent deklaruje zgodność z odpowiednimi standardami dla rodziny SIMATIC S7-1500. Ze względu na brak szczegółowych numerów norm w danych wejściowych, zaleca się zapoznanie z deklaracją zgodności producenta.

Zastosowanie

Moduł wyjść binarnych 6ES7522-1BL01-0AB0 znajduje zastosowanie w szerokim zakresie aplikacji automatyki przemysłowej, gdzie wymagane jest precyzyjne włączanie/wyłączanie urządzeń prądu stałego.

• Sterowanie cewkami styczników i przekaźników w szafach sterowniczych maszyn i urządzeń.
• Bezpośrednie zasilanie zaworów elektromagnetycznych i siłowników w procesach technologicznych.
• Sygnalizacja optyczna i akustyczna – załączanie lamp sygnalizacyjnych, brzęczyków, modułów LED.
• Integracja z systemami PLC w liniach produkcyjnych, magazynach automatycznych i instalacjach HVAC.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Moduł jest przeznaczony do montażu na szynie DIN TH35 w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania systemu. Przekrój przewodów oraz moment dokręcania zacisków dobrać zgodnie z zaleceniami dokumentacji – nie podano konkretnych wartości, dlatego należy kierować się ogólnymi wytycznymi dla automatyki (np. 0,5-1,5 mm² dla sygnałów sterujących). Nie przekraczać obciążalności prądowej kanałów.

FAQ

• Czy moduł ma sygnalizację LED stanu wyjść? W danych producenta nie ma informacji o wbudowanych diodach LED – w standardowych modułach S7-1500 często znajdują się one na panelu przednim (zielone dla stanu wyjścia). Aby to potwierdzić, należy sprawdzić dokumentację techniczną lub oznaczenia na obudowie modułu.
• Jaki jest stopień ochrony (IP) modułu? W danych wejściowych nie podano stopnia ochrony. Dla modułów montowanych wewnątrz szaf sterowniczych typowo jest to IP20 – ochrona przed ciałami stałymi >12,5 mm. Nie należy stosować go w środowiskach z pyłem lub wilgocią bez dodatkowej obudowy.
• Czy moduł wymaga oddzielnego zasilania? Moduł czerpie zasilanie z szyny magistralnej systemu S7-1500 (24VDC z modułu zasilacza). Sam nie wymaga osobnego źródła – zasilanie wyjść zapewnione jest przez wewnętrzne obwody sterownika. Należy uwzględnić sumaryczny pobór prądu wszystkich modułów w konfiguracji.
