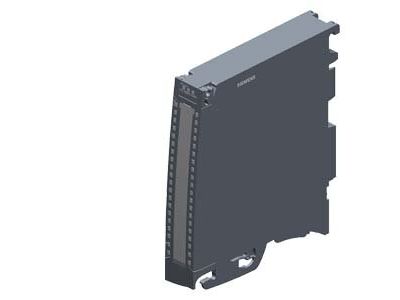

Moduł wyjść analogowych (wąski), 2 wyjścia, SIMATIC S7-1500 | 6ES7532-5NB00-0AB0 Siemens

Alternatywny kod produktu: 6ES75325NB000AB0

Opis i Kluczowe Cechy

Moduł wyjść analogowych Siemens SIMATIC S7-1500 AQ 2xU/I ST (numer katalogowy 6ES7532-5NB00-0AB0) to wąskie urządzenie wyposażone w dwa kanały analogowe przystosowane do sygnałów napięciowych i prądowych. Dzięki rozdzielczości 16-bit i dokładności 0.3% gwarantuje precyzyjne odwzorowanie sygnałów sterujących, co jest kluczowe w aplikacjach wymagających wysokiej wierności regulacji. Moduł wspiera bezpieczne wyłączanie grup odbiorników do poziomu SIL2 (EN IEC 62061:2021) oraz Category 2 / PL c (EN ISO 13849-1:2015). W zestawie znajduje się złącze czołowe Push-In, element zasilający, uchwyt ekranujący oraz zacisk ekranu.

• 2 kanały analogowe napięciowe/prądowe: możliwość podłączenia dwóch niezależnych odbiorników lub pętli pomiarowych, co zwiększa elastyczność konfiguracji.
• Rozdzielczość 16-bit i dokładność 0.3%: wysoka precyzja przetwarzania sygnałów sterujących, minimalizująca błędy w procesach automatyki.
• Wbudowana diagnostyka i funkcja wartości zastępczej: szybkie wykrywanie zakłóceń i możliwość zdefiniowania bezpiecznego stanu awaryjnego.
• Obsługa bezpiecznego wyłączania SIL2 / PL c: spełnia wymagania norm dotyczących bezpieczeństwa maszyn, umożliwiając zastosowanie w krytycznych obwodach.
• Dostarczany z kompletnym wyposażeniem montażowym: złącze Push-In, element zasilający i osprzęt ekranujący skracają czas instalacji.

Zgodność z Normami

Moduł wyjść analogowych Siemens 6ES7532-5NB00-0AB0 spełnia wymagania norm bezpieczeństwa funkcjonalnego: EN IEC 62061:2021 (SIL2) oraz EN ISO 13849-1:2015 (Category 2 / PL c). Posiada certyfikat CE i jest przystosowany do pracy w systemie SIMATIC ET 200MP z klasyfikacją IP20.

Zastosowanie

Moduł AQ 2xU/I ST przeznaczony jest do precyzyjnego sterowania odbiornikami analogowymi w rozproszonych systemach I/O SIMATIC ET 200MP oraz w centralnych konfiguracjach S7-1500. Doskonale sprawdza się w aplikacjach wymagających wysokiej dokładności i bezpieczeństwa.

• Regulacja zaworów, siłowników i przetworników częstotliwości w procesach przemysłowych.
• Przekazywanie sygnałów sterujących do styczników, przekaźników i modułów PLC w pętlach napięciowych i prądowych.
• Realizacja funkcji bezpiecznego wyłączania grup odbiorników w maszynach i liniach produkcyjnych.
• Zastosowanie w systemach automatyki budynkowej wymagających analogowego monitorowania i sterowania (np. HVAC, oświetlenie).

Wskazówki Montażowe

Montaż modułu powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy o stopniu ochrony IP20. Należy stosować się do dokumentacji producenta – moment dokręcania śrub zacisków nie może przekraczać wartości podanych w instrukcji. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego kanałów. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania.

FAQ

• Czy moduł obsługuje sygnały napięciowe i prądowe jednocześnie na obu kanałach? Każdy kanał można niezależnie skonfigurować jako napięciowy (0..10V, ±10V itp.) lub prądowy (0..20 mA, 4..20 mA) – tryb wybiera się w parametrach projektu TIA Portal.
• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm; nie jest odporny na wilgoć ani pył – przeznaczony do montażu w suchych rozdzielnicach.
• Czy do modułu można podłączyć obciążenia w obwodach bezpieczeństwa? Tak. Moduł wspiera bezpieczne wyłączanie obwodów do SIL2 (EN IEC 62061) / PL c (EN ISO 13849-1). Aby wykorzystać tę funkcję, należy zastosować odpowiednie konfiguracje w oprogramowaniu oraz współpracujący sterownik bezpieczeństwa.
