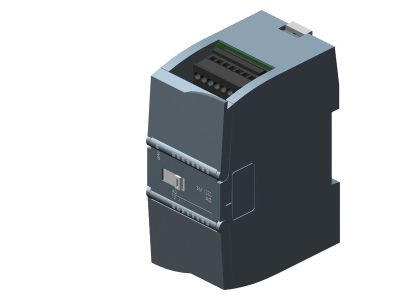

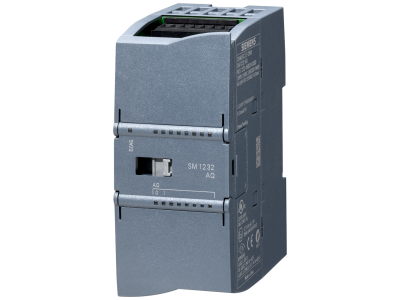

Moduł wyjść analogowych SM 1232, 2 wyjścia analogowe lub prądowe, SIMATIC S7-1200 | 6ES7232-4HB32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść analogowych SM 1232 o numerze katalogowym 6ES7232-4HB32-0XB0 to zaawansowany komponent rozszerzający możliwości sterowników PLC z rodziny SIMATIC S7-1200. Urządzenie zostało zaprojektowane z myślą o precyzyjnym sterowaniu elementami wykonawczymi w małych i średnich systemach automatyki przemysłowej. Moduł oferuje dwa niezależne wyjścia analogowe, które mogą pracować w trybie napięciowym lub prądowym, co zapewnia wyjątkową elastyczność w doborze aparatury obiektowej.

• Wszechstronność sygnałów: Możliwość konfiguracji wyjść dla standardowych zakresów przemysłowych pozwala na bezpośrednie sterowanie falownikami, zaworami proporcjonalnymi czy siłownikami.
• Integracja z TIA Portal: Pełna kompatybilność z ekosystemem Siemens umożliwia jednokrotną deklarację zmiennych, co drastycznie redukuje ryzyko błędów przy mapowaniu danych między sterownikiem a panelem HMI.
• Kompaktowa budowa: Modułowa konstrukcja serii S7-1200 pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu wysokiej wydajności przesyłania danych.
• Wysoka rozdzielczość: Przetwarzanie sygnałów z wysoką precyzją gwarantuje stabilność procesów technologicznych i płynność regulacji.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane urządzeniom pracującym w trudnych warunkach przemysłowych. Moduł SM 1232 posiada certyfikację CE oraz jest zgodny z normami dotyczącymi kompatybilności elektromagnetycznej (EMC), co minimalizuje wpływ zakłóceń na sygnały analogowe. Stopień ochrony obudowy oraz odporność na wibracje są zgodne ze standardami serii SIMATIC, co zapewnia długowieczność urządzenia w szafach sterowniczych pracujących w trybie ciągłym.

Zastosowanie

Moduł SM 1232 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna regulacja wartości zadanych. Idealnie sprawdza się w:

• Układach napędowych: Zadawanie prędkości obrotowej do przemienników częstotliwości (falowników) za pomocą sygnału 0-10V lub 4-20mA.
• Ciepłownictwie i HVAC: Sterowanie stopniem otwarcia zaworów regulacyjnych oraz przepustnic w systemach wentylacji.
• Procesach chemicznych: Precyzyjne dozowanie substancji poprzez sterowanie pompami dozującymi.
• Wizualizacji procesów: Przekazywanie sygnałów do zewnętrznych rejestratorów lub analogowych wskaźników tablicowych.

Wskazówki Montażowe

Montaż modułu SM 1232 jest intuicyjny i szybki dzięki systemowi szyn DIN. Aby zapewnić optymalną pracę urządzenia, należy przestrzegać poniższych zasad:

• Montaż mechaniczny: Moduł należy zatrzasnąć na standardowej szynie DIN 35 mm po prawej stronie jednostki centralnej CPU lub innego modułu rozszerzeń.
• Okablowanie: Zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych, aby uniknąć zakłóceń indukowanych przez kable siłowe. Ekran powinien być uziemiony zgodnie z najlepszymi praktykami inżynierskimi.
• Zasilanie: Należy upewnić się, że połączenie z magistralą komunikacyjną (bus connector) jest prawidłowo dociśnięte, co gwarantuje stabilną komunikację z jednostką centralną.
• Separacja: Przewody sygnałowe powinny być prowadzone w oddzielnych korytach kablowych niż przewody zasilające o wysokim napięciu.

FAQ

• Czy moduł SM 1232 wymaga zewnętrznego zasilania? Tak, moduł wymaga podłączenia zasilania pomocniczego 24V DC, aby zapewnić poprawną pracę układów wyjściowych.
• Czy mogę mieszać sygnały prądowe i napięciowe? Tak, każde z dwóch wyjść może być skonfigurowane niezależnie w oprogramowaniu inżynierskim TIA Portal.
• Jaka jest maksymalna liczba modułów SM 1232, które mogę podłączyć do jednego CPU? Liczba ta zależy od modelu jednostki centralnej S7-1200 (CPU 1212, 1214, 1215, 1217), jednak system pozwala na znaczną rozbudowę możliwości analogowych.
• Czy moduł obsługuje diagnostykę? Tak, system SIMATIC S7-1200 oferuje zaawansowaną diagnostykę błędów, w tym wykrywanie braku napięcia zasilania czy błędów konfiguracji.
