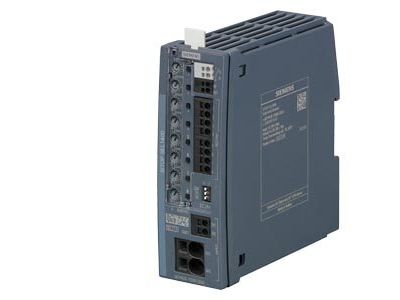

Moduł wyboru 8-kan. z ograniczeniem charakterystyki wejście: 24VDC/60 A OU, SITOP SEL1400 10 A | 6EP4438-7EB00-3DX0 Siemens

Opis i Kluczowe Cechy

Moduł selektywności SITOP SEL1400 (indeks 6EP4438-7EB00-3DX0) to 8-kanałowe rozwiązanie do rozdzielania prądów i monitorowania obwodów 24 V DC. Przeznaczony do współpracy z zasilaczami 24 V DC o prądzie wejściowym do 60 A, zapewnia selektywną ochronę przed przeciążeniami i zwarciami w poszczególnych gałęziach obwodu. Dzięki elektronicznemu ograniczeniu charakterystyki, toleruje krótkotrwałe impulsy prądowe (np. przy rozruchu), a dłuższe przeciążenia odłączają wybrane gałęzie, minimalizując przerwy w zasilaniu.

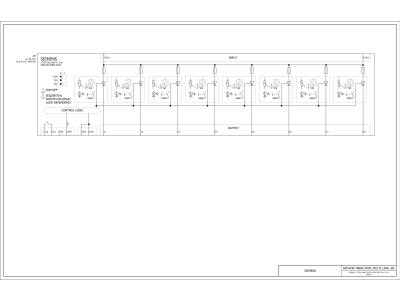

• 8 kanałów o prądzie 10 A: Pozwala na rozdzielenie obciążenia na osiem niezależnych gałęzi zasilających, zwiększając elastyczność instalacji.
• Ograniczenie charakterystyki 2–10 A: Regulowany próg zadziałania zabezpieczenia – dostosowanie do specyficznych wymagań aplikacji.
• Monitorowanie stanu gałęzi: Sygnalizacja awarii poprzez diody LED na urządzeniu oraz możliwość podłączenia styku sygnalizacyjnego lub monitora diagnostycznego – szybkie wykrywanie i lokalizacja problemu.
• Tolerancja krótkotrwałych impulsów prądowych: Elektroniczna ochrona pozwala na chwilowe wzrosty prądu (np. przy rozruchu silników), bez niepotrzebnego wyłączania gałęzi.
• Minimalizacja przestojów: Uszkodzone gałęzie są odłączane, natomiast sprawne pozostają zasilane – kluczowe dla ciągłości procesów przemysłowych.

Zgodność z Normami

Moduł spełnia wymogi norm bezpieczeństwa elektrycznego dla urządzeń niskonapięciowych oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z międzynarodowymi standardami przemysłowymi, w tym IEC 61131-2 i UL 508.

Zastosowanie

Moduł selektywności SITOP SEL1400 znajduje zastosowanie w instalacjach wymagających niezawodnego zasilania 24 V DC z możliwością selektywnego wyłączania gałęzi w przypadku awarii.

• Zasilanie obwodów sterowania i automatyki przemysłowej – rozdzielenie zasilania dla czujników, przekaźników i modułów I/O.
• Aplikacje w maszynach produkcyjnych – ochrona poszczególnych gałęzi przed przeciążeniami, minimalizacja czasu przestoju.
• Systemy monitoringu i zabezpieczeń – ciągłe monitorowanie stanu obwodów i szybkie reagowanie na awarie.
• Instalacje w energetyce i budynkach użyteczności publicznej – zapewnienie selektywności zabezpieczeń w rozległych układach 24 V DC.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie należy zamontować w szafie sterowniczej lub rozdzielnicy, zapewniając odpowiednią wentylację. Przed podłączeniem należy odłączyć napięcie zasilające. Przewody zasilające i sygnalizacyjne należy prowadzić zgodnie z wymaganiami EMC, unikając pętli mas. Napięcie zasilania 24 V DC powinno być doprowadzone do zacisku wejściowego, a gałęzie wyjściowe podłączone do odpowiednich obwodów. Regulacja progu ograniczenia charakterystyki odbywa się za pomocą pokrętła lub interfejsu diagnostycznego.

FAQ

• Jakie jest maksymalne napięcie wejściowe modułu? Maksymalne napięcie wejściowe wynosi 24 V DC – zgodnie z parametrami zasilacza.
• Czy moduł wymaga dodatkowego zasilania? Nie – moduł zasilany jest z głównego obwodu 24 V DC, nie wymaga oddzielnego zasilania pomocniczego.
• Jakie są dostępne interfejsy diagnostyczne? Sygnalizacja awarii obejmuje diody LED na panelu czołowym oraz styki sygnalizacyjne (przekaźnikowe) i wyjście do monitora diagnostycznego (np. poprzez interfejs RS485 lub PROFIBUS).
