Moduł wtykowy TYP 1, L-N klasa B, 350V, 1-biegunowy.,dla ochronnika 5SD741 | 5SD7418-1 Siemens

Alternatywny kod produktu: 5SD74181

Opis i Kluczowe Cechy

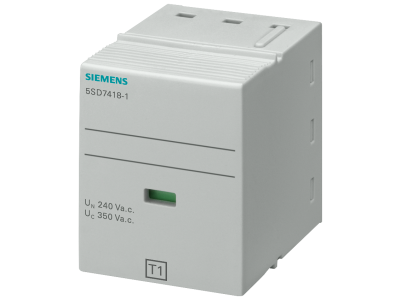

Moduł wtykowy TYP 1, L-N, klasa B, 350 V, 1-biegunowy (symbol 5SD7418-1) firmy Siemens to dedykowany element wymienny do ochronnika przeciwprzepięciowego 5SD741 z rodziny SENTRON. Przeznaczony do ochrony instalacji elektrycznych przed skutkami wyładowań atmosferycznych i przepięć łączeniowych – zapewnia ciągłość ochrony głównej w układach sieciowych TN-S, TN-C-S i TT. Moduł montowany jest w jednej jednostce modułowej (1 SU) na szynie TH35.

• Typ 1 (klasa B): Ochrona przed bezpośrednim wyładowaniem piorunowym i przepięciami o wysokiej energii – redukcja ryzyka uszkodzenia instalacji i urządzeń odbiorczych.
• Napięcie 350 V (L-N): Dopasowany do typowych napięć roboczych w sieciach niskiego napięcia, zapewniający skuteczną odpowiedź ochronną przy przepięciach międzyfazowych i fazowo-neutralnych.
• Konstrukcja 1-biegunowa: Łatwa wymiana uszkodzonego modułu bez demontażu całego ochronnika – minimalizacja czasu przestoju instalacji.
• Kompatybilność z ochronnikiem 5SD741: Gwarantowana współpraca mechaniczna i elektryczna z podstawą oraz wskaźnikiem stanu – pewność działania całego układu ochrony.
• Beznarzędziowe wypinanie z szyny TH35: Szybka wymiana modułu nawet w trudno dostępnych rozdzielnicach – ułatwienie serwisu i konserwacji.

Zgodność z Normami

Moduł wtykowy 5SD7418-1 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (dyrektywa niskonapięciowa LVD, dyrektywa kompatybilności elektromagnetycznej EMC) oraz posiada oznaczenie CE. Jako część systemu ochrony przeciwprzepięciowej Siemens SENTRON spełnia wymagania dla urządzeń TYP 1/klasy B, stosowanych w ochronie odgromowej i przeciwprzepięciowej obiektów budowlanych.

Zastosowanie

Moduł przeznaczony jest do stosowania w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, użyteczności publicznej oraz obiektach przemysłowych. Stanowi wymienny wkład ochronny dla ochronnika 5SD741 i może być stosowany w następujących scenariuszach:

• Ochrona główna przed przepięciami atmosferycznymi (wyładowania bezpośrednie i pośrednie) w sieciach zasilających niskiego napięcia.
• Modernizacja lub naprawa istniejących układów ochrony przeciwprzepięciowej – wymiana zużytego lub uszkodzonego modułu bez ingerencji w okablowanie.
• Instalacje wymagające ciągłości działania urządzeń wrażliwych (serwery, automatyka, systemy alarmowe) – minimalizacja ryzyka przestojów.
• Obiekty infrastruktury komercyjnej i przemysłowej, w których wymagana jest ochrona TYP 1 zgodnie z koncepcją stref ochronnych LPZ.

Wskazówki Montażowe

Montaż i wymiana modułu wtykowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed wpięciem należy upewnić się, że ochraniacz 5SD741 jest prawidłowo osadzony i nie nosi śladów uszkodzeń mechanicznych. Moduł wciska się do podstawy aż do wyraźnego zatrzaśnięcia. Nie wymaga użycia narzędzi – wypinanie odbywa się poprzez odchylenie zaczepu. Dokręcanie przewodów, przekrój oraz moment dokręcenia – zgodnie z dokumentacją techniczną ochronnika bazowego (5SD741). Po wymianie należy sprawdzić wskaźnik stanu ochronnika – zielony sygnalizuje poprawną pracę.

FAQ

• Czy moduł 5SD7418-1 posiada wbudowany wskaźnik uszkodzenia? Sam moduł nie zawiera wskaźnika – stan sprawności jest sygnalizowany przez mechaniczną flagę w podstawie ochronnika 5SD741. Po zużyciu modułu wskaźnik zmienia kolor na czerwony.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje osobnego stopnia IP dla modułu wtykowego. Jako część ochronnika montowanego na szynie w rozdzielnicy, całość osiąga typowo IP20 w obudowie – szczegóły należy sprawdzić w dokumentacji całego urządzenia.
• Czy mogę zastosować moduł 5SD7418-1 w sieci IT? Moduł jest przystosowany do sieci L-N (faza-neutralny) w układach TN i TT. W sieci IT wymagane jest zastosowanie odpowiedniego ochronnika z modułem międzyfazowym – przed instalacją należy skonsultować projekt z elektrykiem.
