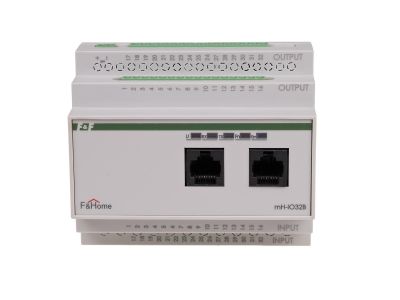

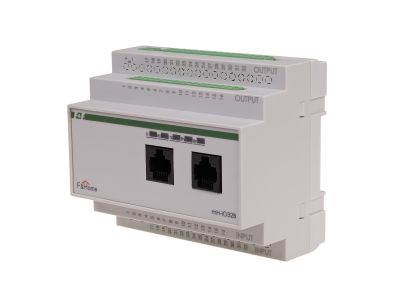

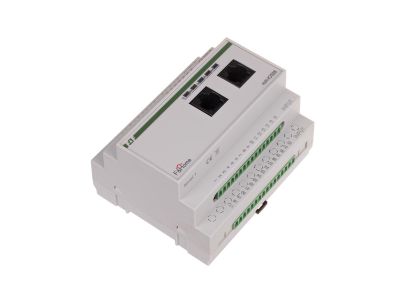

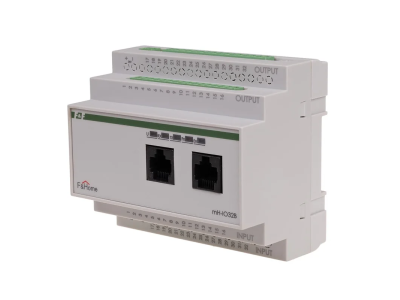

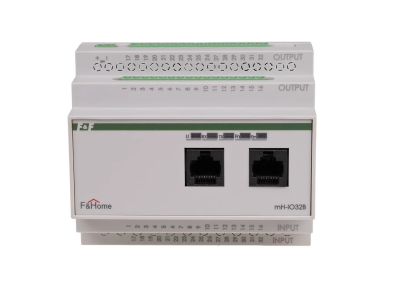

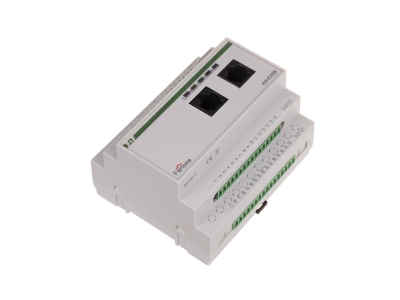

Moduł wejść-wyjść LEVEL 9 | mH-IO32-9 F&F

Alternatywny kod produktu: mH-IO32 / 9

Opis i Kluczowe Cechy

Moduł wejść-wyjść F&Home mH-IO32-9 LEVEL 9 to rozbudowany kontroler binarnego sterowania oświetleniem i innymi odbiornikami w systemie F&Home. Wyposażony w 32 wejścia i 32 wyjścia binarne, zasilany napięciem stałym 24 V, zapewnia bezpieczną pracę w niskonapięciowej instalacji sterującej. Zajmuje pole 6 modułów w rozdzielnicy oraz komunikuje się z panelami dotykowymi poprzez magistralę CAN, co pozwala na elastyczne tworzenie scen i harmonogramów.

• 32 wejścia binarne (24 V DC): umożliwiają podłączenie łączników monostabilnych lub bistabilnych – sterowanie przyciskami rozmieszczonymi w budynku bez prowadzenia przewodów 230 V.
• 32 wyjścia binarne: współpracują z modułami przekaźnikowymi mH-R8x8 lub mH-R2x16 do bezpośredniego załączania obwodów oświetleniowych i innych odbiorników w trybie włącz/wyłącz.
• 4 dedykowane wejścia (29–32) do sterowania ściemniaczami mH-LH4 przez CAN: umożliwiają regulację jasności oświetlenia (rozjaśnianie/ściemnianie) z poziomu przycisków lub paneli.
• Wejście 28 „Wyłącz wszystko” (poziom 1): pozwala jednym przyciskiem wyłączyć wszystkie obwody sterowane przez moduł – zwiększa bezpieczeństwo i wygodę użytkowania.
• Komunikacja CAN z panelami dotykowymi: umożliwia programowanie scen, harmonogramów czasowych oraz zdalne sterowanie z nadrzędnego komputera – elastyczne zarządzanie instalacją.
• Montaż na szynie TH35, 6 modułów (108 mm): oszczędność miejsca w rozdzielnicy, łatwa integracja z aparaturą modułową.

Zgodność z Normami

Moduł zaprojektowano zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, przeznaczony do montażu w rozdzielnicach. Posiada oznaczenie CE. Szczegółowe wymagania dotyczące instalacji i eksploatacji znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł mH-IO32-9 LEVEL 9 stanowi centralny element systemu sterowania F&Home, dedykowany do zarządzania oświetleniem i odbiornikami w budynkach mieszkalnych, biurowych oraz użyteczności publicznej.

• Sterowanie oświetleniem włącz/wyłącz – za pośrednictwem przycisków, paneli dotykowych lub scen.
• Współpraca z modułami przekaźnikowymi do załączania gniazd, żaluzji, rolet i innych urządzeń.
• Integracja z modułami ściemniaczy mH-LH4 do regulacji jasności źródeł LED, halogenów itp.
• Rozbudowa systemu – możliwość łączenia kilku modułów IO na kolejnych poziomach (poziom 1, 2, …), każdy z oddzielną numeracją wejść/wyjść.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego (24 V DC) oraz odłączeniu wszystkich obwodów. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie ze schematem elektrycznym producenta, a moment dokręcania zacisków oraz przekrój przewodów dobrać według dokumentacji technicznej. Przed włączeniem zasilania sprawdzić poprawność połączeń.

FAQ

• Jakie jest napięcie zasilania modułu? Moduł mH-IO32-9 LEVEL 9 zasilany jest napięciem stałym 24 V DC. Należy zapewnić stabilne źródło zasilania 24 V o odpowiedniej wydajności prądowej (szczegóły w karcie katalogowej).
• Czy moduł może współpracować z czujnikami ruchu? Tak, do wejść binarnych można podłączyć czujniki z wyjściem potencjałowym 24 V (monostabilne lub bistabilne). Wejścia reagują na stan wysoki (+24 V).
• Jak rozbudować system o więcej niż 32 wejścia/wyjścia? Należy zastosować kolejne moduły IO o wyższych poziomach (np. mH-IO32-9 poziom 2, poziom 3…). Każdy moduł ma własną numerację wejść/wyjść, a komunikacja odbywa się przez wspólną magistralę CAN.
