Moduł wejść-wyjść LEVEL 8 | mH-IO32-8 F&F

Alternatywny kod produktu: mH-IO32 / 8

Opis i Kluczowe Cechy

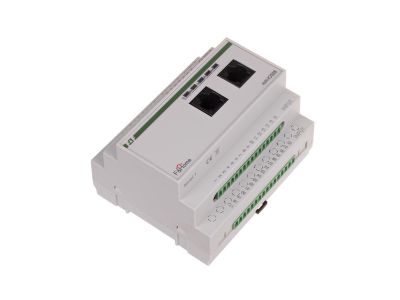

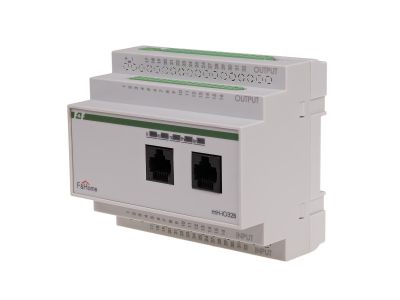

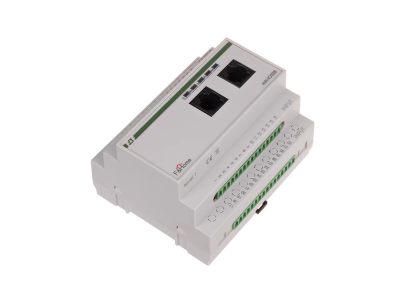

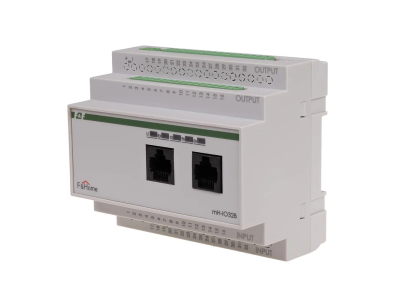

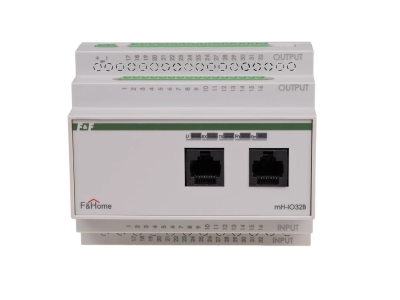

Moduł wejść-wyjść mH-IO32-8 (LEVEL 8) to podstawowy element systemu inteligentnego budynku F&Home, wyposażony w 32 wejścia i 32 wyjścia binarne (włącz-wyłącz). Zajmuje pole 6 modułów na szynie TH35 i zasilany jest napięciem stałym 24V, co zapewnia bezpieczną pracę w instalacjach niskonapięciowych. Dzięki komunikacji CAN oraz możliwości łączenia modułów kolejnych poziomów (LEVEL 1–8) umożliwia elastyczną rozbudowę sterowania oświetleniem i odbiornikami.

• 32 wejścia i 32 wyjścia binarne: Elastyczne sterowanie dużymi obiektami – możliwość podłączenia przycisków monostabilnych (dzwonkowych) i bistabilnych, a także współpraca z modułami przekaźnikowymi mH-R8x8/mH-R2x16.
• Zasilanie 24V DC: Pełne bezpieczeństwo użytkowania – sterowanie odbywa się w obwodach niskiego napięcia, bez ryzyka porażenia prądem sieciowym.
• Szerokość 6 modułów: Kompaktowa zabudowa w rozdzielnicy – oszczędność miejsca przy jednoczesnej dużej liczbie wejść/wyjść.
• Komunikacja CAN wewnątrz systemu F&Home: Integracja z panelami dotykowymi i modułami ściemniaczy mH-LH4 – możliwość tworzenia scen, sterowania czasowego oraz zdalnego zarządzania.
• Dedykowane wejścia 29–32 do ściemniaczy: Bezpośrednia kontrola jasności oświetlenia (ściemnianie/rozjaśnianie) z poziomu przycisków – bez dodatkowych modułów pośredniczących.
• Wejście 28 "Wyłącz wszystko": Jednym przyciskiem możliwość wyłączenia wszystkich obwodów sterowanych przez moduł – wygoda i oszczędność czasu w sytuacjach awaryjnych.

Zgodność z Normami

Moduł mH-IO32-8 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt przeznaczony jest do stosowania w instalacjach niskonapięciowych zgodnie z zasadami bezpieczeństwa elektrycznego. Szczegółowe dane dotyczące zgodności z konkretnymi normami dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł wejść-wyjść mH-IO32-8 znajduje zastosowanie w systemach automatyki budynkowej F&Home, umożliwiając scentralizowane sterowanie urządzeniami w obiektach mieszkalnych, biurowych i użyteczności publicznej.

• Sterowanie oświetleniem (włącz/wyłącz) poprzez moduły przekaźnikowe mH-R8x8 lub mH-R2x16 – dla obwodów o dowolnej liczbie odbiorników.
• Zdalne zarządzanie obwodami z poziomu paneli dotykowych – włączanie/wyłączanie pojedynczych urządzeń lub całych grup (scen) zgodnie z harmonogramem czasowym.
• Sterowanie jasnością oświetlenia za pomocą przycisków (wejścia 29–32) – ściemnianie/rozjaśnianie w pętli, współpraca z modułem ściemniacza mH-LH4.
• Rozbudowa systemu o dodatkowe moduły wejść-wyjść kolejnych poziomów (LEVEL 1–8) – elastyczne skalowanie instalacji bez kolizji numeracji.

Wskazówki Montażowe

Montaż modułu mH-IO32-8 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania 24V DC oraz wszelkie obwody sterowane. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Połączenia przewodów wykonuj zgodnie z dokumentacją producenta – przekrój przewodów dobierz do prądu obciążenia. Zalecany moment dokręcania zacisków oraz typ przewodów (np. UTP dla przycisków) podaje producent w instrukcji. Upewnij się, że moduł jest prawidłowo uziemiony zgodnie z obowiązującymi przepisami.

FAQ

• Jakie napięcie zasilania jest wymagane dla modułu mH-IO32-8? Moduł zasilany jest napięciem stałym 24V DC. Należy podłączyć je z zewnętrznego źródła zasilania (np. zasilacz 24V DC) – gwarantuje to bezpieczną pracę w obwodach niskonapięciowych.
• Czy do wejść można podłączyć zwykłe przyciski dzwonkowe? Tak, wejścia przystosowane są do łączników monostabilnych (dzwonkowych) oraz bistabilnych. Wyzwolenie następuje po podaniu +24V na wejście.
• Ile wejść jest dedykowanych do sterowania ściemniaczami? Cztery ostatnie wejścia (29–32) przeznaczone są do współpracy z modułem ściemniacza mH-LH4 poprzez sieć CAN. Pozwalają na pełne załączenie/wyłączenie oraz płynne ściemnianie/rozjaśnianie.
