Moduł wejść-wyjść LEVEL 7 | mH-IO32-7 F&F

Alternatywny kod produktu: mH-IO32 / 7

Opis i Kluczowe Cechy

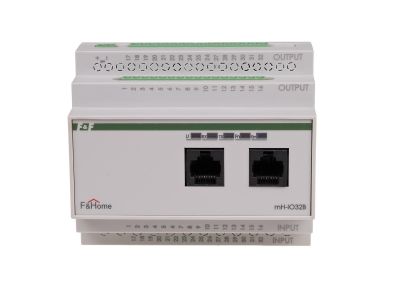

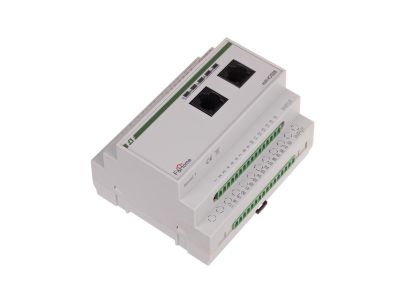

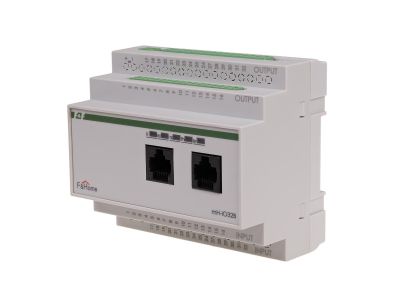

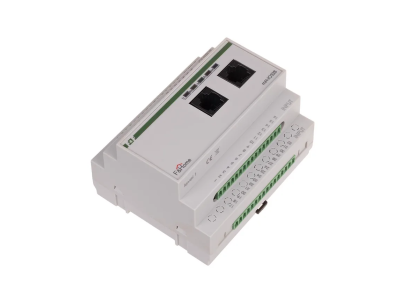

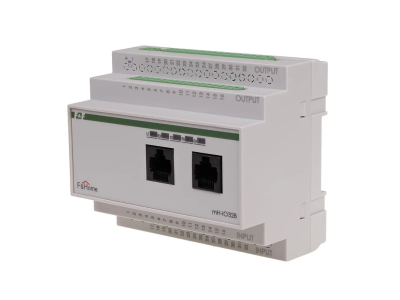

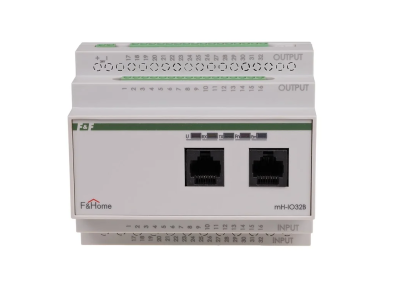

Moduł wejść-wyjść LEVEL 7 o symbolu mH-IO32-7 to podstawowy element systemu inteligentnego budynku F&Home. Wyposażony w 32 wejścia i 32 wyjścia binarne (włącz/wyłącz), pracuje z napięciem stałym 24 V, co zapewnia bezpieczną pracę w obwodach niskiego napięcia. Zajmuje 6 modułów na szynie DIN, co ułatwia zabudowę w rozdzielnicy. Komunikacja z panelami dotykowymi odbywa się przez linię CAN.

• 32 wejścia i 32 wyjścia binarne: Umożliwiają sterowanie dużą liczbą obwodów oświetleniowych i innych odbiorników za pomocą jednego modułu, co upraszcza instalację i oszczędza miejsce w rozdzielnicy.
• Zasilanie 24 V DC: Niskie napięcie gwarantuje bezpieczeństwo użytkowania i pozwala na dowolne rozmieszczenie przycisków sterujących w budynku bez ryzyka porażenia.
• Szerokość 6 modułów (6M): Kompaktowa konstrukcja umożliwia łatwy montaż w standardowych rozdzielnicach na szynie TH35, pozostawiając miejsce na inne aparaty.
• Komunikacja przez linię CAN: Zapewnia szybką i niezawodną wymianę danych z panelami dotykowymi, modułami ściemniaczy mH-LH4 oraz nadrzędnym systemem sterowania.
• Dedykowane wejście 28 „Wyłącz wszystko”: Pozwala na natychmiastowe wyłączenie wszystkich obwodów za pomocą jednego przycisku, co zwiększa wygodę i bezpieczeństwo.
• Cztery wejścia do sterowania ściemniaczami (29-32): Umożliwiają regulację jasności oświetlenia przez sieć CAN – krótkie naciśnięcie przełącza, dłuższe zmienia jasność w pętli.

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada deklarację zgodności CE. Przeznaczony do montażu w suchych pomieszczeniach, w rozdzielnicach o stopniu ochrony zapewniającym bezpieczeństwo użytkowania.

Zastosowanie

Moduł mH-IO32-7 znajduje zastosowanie w nowoczesnych instalacjach inteligentnego budynku, gdzie wymagane jest scentralizowane sterowanie oświetleniem i odbiornikami. Dzięki 32 wejściom i 29 wyjściom (oraz 3 wyjściom zdalnym) idealnie nadaje się do:

• Sterowania oświetleniem w systemie włącz/wyłącz za pomocą modułów przekaźnikowych mH-R8x8 lub mH-R2x16.
• Realizacji scen świetlnych i harmonogramów czasowych z poziomu paneli dotykowych.
• Zdalnego sterowania odbiornikami (np. żaluzjami, gniazdami) przez nadrzędny komputer z panelem dotykowym.
• Współpracy z modułami ściemniaczy mH-LH4 do płynnej regulacji jasności w pętli rozjaśniania i ściemniania.

Wskazówki Montażowe

Montaż modułu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Szerokość modułu to 6 jednostek modularnych (6M). Moment dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia. Należy stosować przewody o odpowiedniej izolacji (np. UTP dla wejść) i zapewnić bezpieczne prowadzenie linii niskiego napięcia 24 V DC.

FAQ

• Czy moduł mH-IO32-7 posiada wbudowane przekaźniki? Nie, moduł nie ma wbudowanych przekaźników. Wyjścia współpracują z zewnętrznymi modułami przekaźnikowymi mH-R8x8 lub mH-R2x16, które załączają obwody oświetleniowe i inne odbiorniki.
• Czy wejścia modułu obsługują łączniki bistabilne? Tak, wejścia są przystosowane zarówno do łączników monostabilnych (dzwonkowych), jak i bistabilnych zasilanych napięciem 24 V DC. Wyzwolenie następuje po zwarciu wejścia do +24 V.
• Jaką szerokość na szynie DIN zajmuje moduł? Moduł zajmuje pole 6 modułów (6M), co odpowiada szerokości około 108 mm. Należy uwzględnić to przy planowaniu zabudowy rozdzielnicy.
