Moduł wejść-wyjść LEVEL 5 | mH-IO32-5 F&F

Alternatywny kod produktu: mH-IO32 / 5

Opis i Kluczowe Cechy

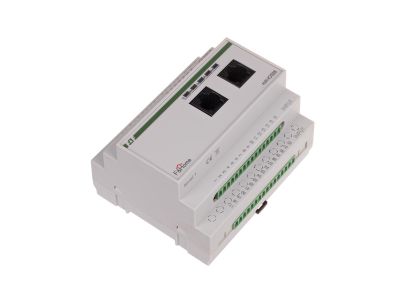

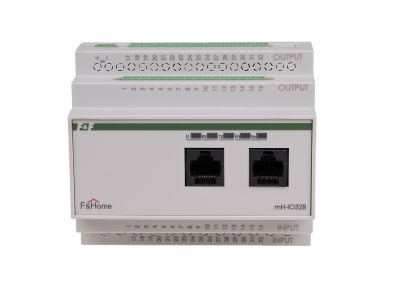

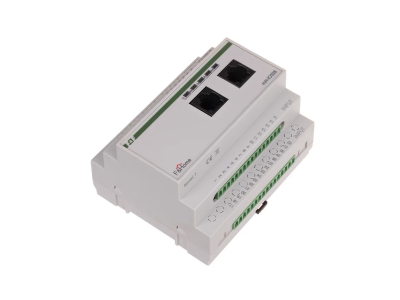

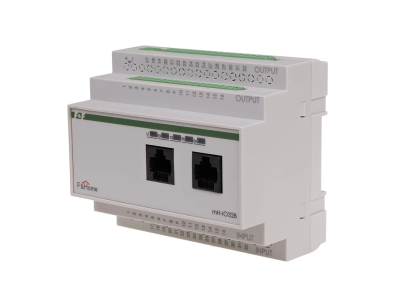

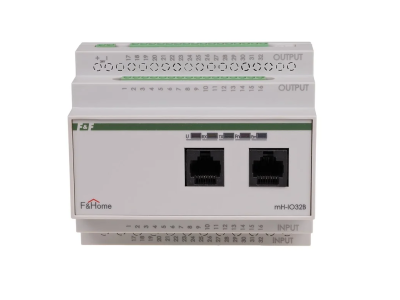

Moduł wejść-wyjść mH-IO32-5 marki F&Home to rozszerzalny kontroler binarny systemu automatyki budynkowej F&Home. Wyposażony w 32 wejścia i 32 wyjścia binarne sterowane napięciem bezpiecznym 24V DC, zajmuje zaledwie 6 modułów na szynie DIN, co oszczędza miejsce w rozdzielnicy. Dzięki komunikacji CAN integruje się z panelami dotykowymi, umożliwiając zdalne zarządzanie oświetleniem i scenami.

• 32 wejścia i 32 wyjścia binarne: Dzięki dużej liczbie punktów I/O możesz sterować wieloma obwodami odbiorników (oświetlenie, rolety, gniazda) w sposób włącz/wyłącz, redukując liczbę potrzebnych modułów.
• Zasilanie 24V DC: Niskie napięcie zapewnia bezpieczeństwo użytkowania – eliminuje ryzyko porażenia prądem przy podłączaniu łączników sterujących, a także ułatwia prowadzenie okablowania.
• Komunikacja CAN: Umożliwia dwukierunkową wymianę danych z panelami dotykowymi i nadrzędnym systemem F&Home, pozwalając na tworzenie scen, harmonogramów czasowych i zdalne sterowanie.
• Szerokość 6 modułów: Kompaktowa obudowa ułatwia montaż w standardowej rozdzielnicy, nie zajmując nadmiaru miejsca.
• Dedykowane wejścia ściemniające (29-32): Cztery wejścia zaprojektowane do bezpośredniej współpracy z modułem ściemniacza mH-LH4 – umożliwiają płynną regulację jasności oświetlenia z poziomu przycisków.
• Rozszerzalność o kolejne poziomy: Możliwość łączenia modułów mH-IO32 (poziomy 1-5) pozwala na łatwą rozbudowę systemu w miarę wzrostu potrzeb instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi bezpieczeństwa dla urządzeń niskonapięciowych (SELV), co gwarantuje niezawodność i bezpieczeństwo w instalacjach budynkowych.

Zastosowanie

Moduł mH-IO32-5 przeznaczony jest do sterowania oświetleniem i innymi odbiornikami w systemie F&Home, gdzie przyciski sterujące rozmieszczone są w różnych pomieszczeniach. Dzięki oddzielnym wejściom i wyjściom binarnym idealnie sprawdza się w aplikacjach wymagających elastycznej kontroli włącz/wyłącz i integracji z panelami dotykowymi.

• Sterowanie oświetleniem w pokojach, korytarzach, salach konferencyjnych – załączanie/wyłączanie obwodów za pomocą przycisków monostabilnych lub bistabilnych.
• Zarządzanie roletami, żaluzjami, kurtynami – poprzez wyjścia podłączone do modułów przekaźnikowych mH-R8x8/mH-R2x16.
• Realizacja scen oświetleniowych i harmonogramów czasowych – zdalne programowanie z paneli dotykowych (np. wyłączenie wszystkich obwodów jednym przyciskiem dzięki dedykowanemu wejściu 28).
• Płynna regulacja jasności (ściemnianie) w strefach z modułem mH-LH4 – wykorzystanie wejść 29-32 do sterowania długimi przyciśnięciami.

Wskazówki Montażowe

Montaż modułu mH-IO32-5 oraz podłączanie przewodów może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy oraz zasilanie 24V DC. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz odpowiednio do prądu obciążenia wyjść (moduły przekaźnikowe) i do wymagań systemu. Wszystkie połączenia wykonuj zgodnie z dokumentacją techniczną producenta, zwracając szczególną uwagę na polaryzację zasilania i magistrali CAN.

FAQ

• Czy moduł posiada podświetlenie przycisków lub diody sygnalizacyjne? Moduł mH-IO32-5 nie ma własnego podświetlenia – sygnalizacja stanu wejść/wyjść odbywa się przez panele dotykowe lub nadrzędny system. Samo urządzenie nie wyposaża przycisków w diody LED.
• Jaki stopień ochrony (IP) ma moduł? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy elektrycznej. Dla aparatury modułowej typowy stopień ochrony to IP20 (ochrona przed dostępem do części niebezpiecznych). Moduł nie jest przystosowany do pracy w warunkach wilgotnych ani pyłowych.
• Czy można podłączyć do wejść przełączniki bistabilne (on/off) zamiast dzwonkowych? Tak, wejścia modułu są kompatybilne zarówno z łącznikami monostabilnymi (dzwonkowymi), jak i bistabilnymi (przełącznikami). Wyzwolenie następuje w momencie zamknięcia obwodu i podania +24V na wejście. Bistabilne przełączniki będą działać poprawnie, ale każda zmiana stanu (włącz/wyłącz) będzie wysyłana jako osobne wyzwolenie.
