Moduł wejść-wyjść LEVEL 4 | mH-IO32-4 F&F

Alternatywny kod produktu: mH-IO32 / 4

Opis i Kluczowe Cechy

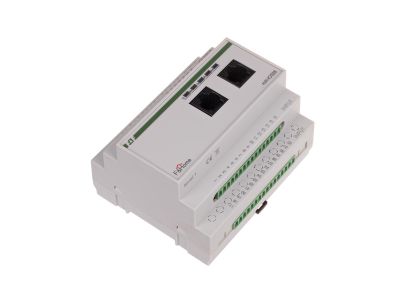

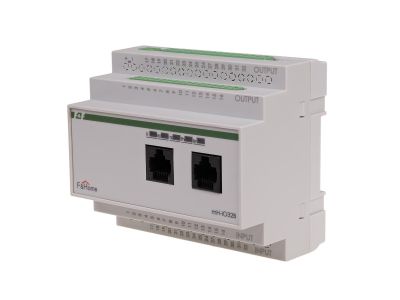

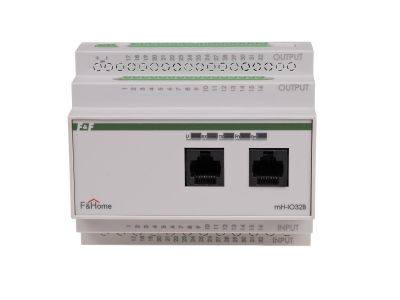

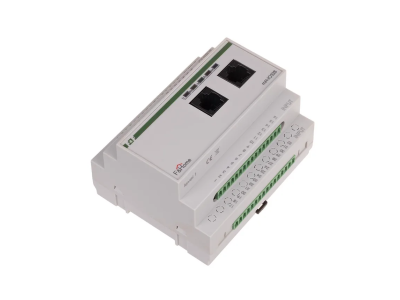

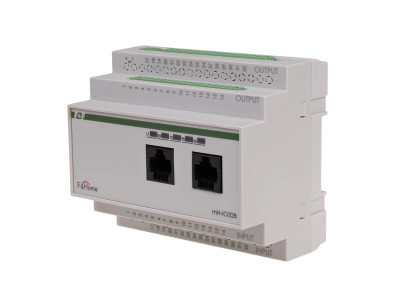

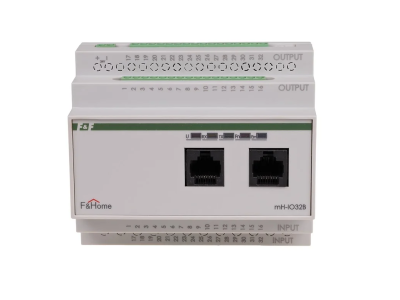

Moduł wejść-wyjść mH-IO32-4 (LEVEL 4) to podstawowy element systemu inteligentnego budynku F&Home, wyposażony w 32 wejścia i 32 wyjścia binarne (włącz-wyłącz). Urządzenie montowane jest w rozdzielnicy na szynie TH35, zajmując 6 modułów, i zasilane napięciem stałym 24 V – praca w obwodzie niskiego napięcia zapewnia bezpieczeństwo obsługi oraz elastyczność w rozmieszczeniu przycisków sterujących. Moduł komunikuje się z panelami dotykowymi i innymi urządzeniami systemu za pośrednictwem linii CAN, umożliwiając wyzwalanie wyjść zarówno lokalnie, jak i zdalnie.

• 32 wejścia binarne: Umożliwiają podłączenie łączników monostabilnych (dzwonkowych) lub bistabilnych zasilanych napięciem 24 V – gwarantują łatwą i bezpieczną integrację przycisków rozmieszczonych w całym budynku.
• 32 wyjścia binarne: Przystosowane do współpracy z modułami przekaźnikowymi mH-R8x8 lub mH-R2x16 – pozwalają na załączanie obwodów oświetleniowych i innych odbiorników działających w trybie włącz/wyłącz.
• Dedykowane wejścia sterowania ściemniaczem (29-32): Cztery wejścia przeznaczone do zdalnego sterowania modułem ściemniacza mH-LH4 przez sieć CAN – umożliwiają płynną regulację jasności oświetlenia z poziomu przycisków.
• Wejście 28 „Wyłącz wszystko” (poziom 1): Specjalne wejście umożliwiające wyłączenie wszystkich obwodów sterowanych przez moduł za pomocą pojedynczego przycisku – zwiększa wygodę i bezpieczeństwo użytkowania.
• Możliwość rozbudowy o kolejne poziomy: Moduł oferowany w wersjach poziomów (1, 2, 3, 4,...) z oddzielną numeracją wejść/wyjść – ułatwia to montaż i zarządzanie instalacją przy większej liczbie punktów sterowania.

Zgodność z Normami

Moduł mH-IO32-4 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja urządzenia wymagają przestrzegania przepisów branżowych oraz zaleceń producenta.

Zastosowanie

Moduł wejść-wyjść mH-IO32-4 znajduje zastosowanie w nowoczesnych instalacjach inteligentnego budynku, gdzie niezbędne jest scentralizowane sterowanie oświetleniem i odbiornikami. Sprawdza się zarówno w obiektach mieszkalnych, jak i komercyjnych.

• Sterowanie oświetleniem w trybie włącz/wyłącz za pośrednictwem modułów przekaźnikowych – idealne do zarządzania strefami świetlnymi w biurach, hotelach czy domach.
• Tworzenie scen oświetleniowych i harmonogramów czasowych z poziomu paneli dotykowych – możliwość zaprogramowania automatycznego załączania/wyłączania grup urządzeń.
• Płynne ściemnianie oświetlenia przy użyciu modułów ściemniacza mH-LH4 (poprzez wejścia 29-32) – precyzyjna regulacja nastroju i oszczędność energii.
• Zdalne wyłączanie wszystkich obwodów za pomocą jednego przycisku (wejście 28) – zwiększa bezpieczeństwo w sytuacjach awaryjnych.

Wskazówki Montażowe

Montaż modułu mH-IO32-4 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji w rozdzielnicy na szynie TH35 (zajmuje 6 modułów). Przekrój przewodów należy dobrać do prądu obciążenia oraz zgodnie z dokumentacją techniczną. Wszystkie połączenia wykonać z zachowaniem odpowiedniego momentu dokręcania śrub zacisków – szczegółowe wartości znajdują się w instrukcji producenta. Podczas prac montażowych należy przestrzegać zasad bezpieczeństwa oraz norm branżowych.

FAQ

• Czy moduł mH-IO32-4 można stosować z przyciskami podświetlanymi? Moduł jest przystosowany do współpracy z łącznikami monostabilnymi i bistabilnymi zasilanymi napięciem 24 V. Jeśli przycisk posiada wbudowane podświetlenie, należy upewnić się, że jego napięcie i pobór prądu są zgodne z parametrami wejść modułu – szczegóły w karcie katalogowej.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP w danych technicznych. Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 – dotyczy to również modułu mH-IO32-4. W przypadku montażu w trudnych warunkach należy zastosować dodatkowe osłony.
• Czy wyjścia modułu mogą bezpośrednio sterować odbiornikami? Nie. Wyjścia modułu są przeznaczone do współpracy z modułami przekaźnikowymi mH-R8x8 lub mH-R2x16, które dopiero załączają obciążenie. Bezpośrednie podłączenie odbiorników do wyjść modułu jest niedozwolone i może uszkodzić urządzenie.
