Moduł wejść-wyjść LEVEL 3 | mH-IO32-3 F&F

Alternatywny kod produktu: mH-IO32 / 3

Opis i Kluczowe Cechy

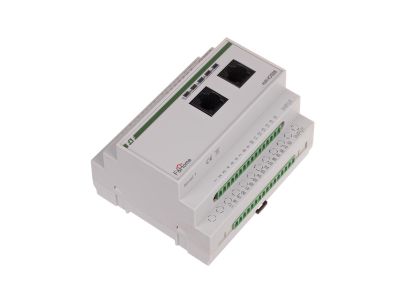

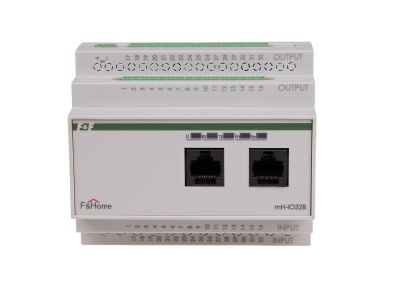

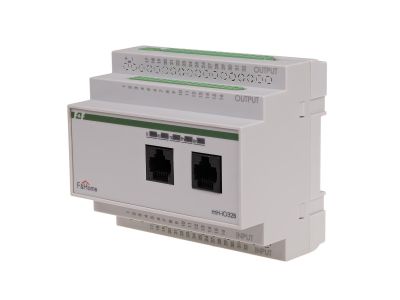

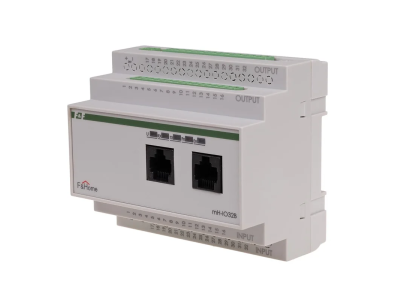

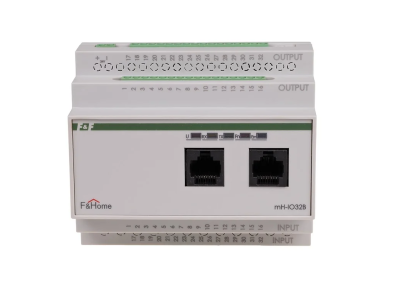

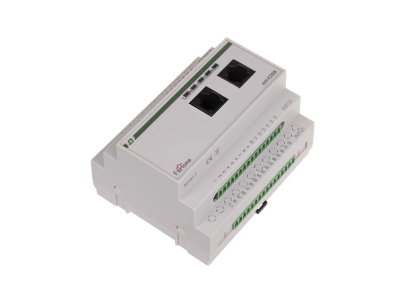

Moduł wejść-wyjść LEVEL 3 (symbol mH-IO32-3) systemu F&Home to zaawansowane urządzenie sterujące wyposażone w 32 wejścia i 32 wyjścia binarne. Zasilany napięciem stałym 24 V DC, zajmuje 6 modułów w rozdzielnicy. Łączność poprzez magistralę CAN umożliwia bezpieczne sterowanie oświetleniem i odbiornikami w architekturze niskonapięciowej, co zwiększa bezpieczeństwo i elastyczność instalacji.

• 32 wejścia binarne (24 V DC): przystosowane do łączników monostabilnych i bistabilnych – pozwalają na wygodne sterowanie z dowolnego miejsca w budynku przy użyciu przewodów UTP.
• 32 wyjścia binarne: współpracują z modułami przekaźnikowymi mH-R8x8 lub mH-R2x16 – umożliwiają załączanie obwodów oświetleniowych i innych odbiorników działających na zasadzie włącz/wyłącz.
• Komunikacja CAN: integracja z panelami dotykowymi i nadrzędnym komputerem – daje możliwość tworzenia scen, harmonogramów czasowych oraz zdalnego sterowania.
• 4 dedykowane wejścia do sterowania ściemniaczem (29-32): pozwalają płynnie regulować jasność oświetlenia za pośrednictwem modułów mH-LH4 – zapewniają komfort i oszczędność energii.
• Oddzielna numeracja dla poziomu 3: ułatwia montaż i rozbudowę sieci – każdy poziom ma własną przestrzeń adresową, co eliminuje konflikty i upraszcza konfigurację.
• Zajmuje tylko 6 modułów w rozdzielnicy: kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej i ułatwia rozmieszczenie.

Zgodność z Normami

Moduł mH-IO32-3 spełnia wymagania norm europejskich dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Moduł został zaprojektowany do budowy rozproszonych systemów sterowania w inteligentnych budynkach. Dzięki niskiemu napięciu pracy i elastycznej architekturze sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Sterowanie oświetleniem (włącz/wyłącz) za pomocą przycisków rozlokowanych w pomieszczeniach.
• Załączanie rolet, żaluzji, wentylacji i innych odbiorników przez moduły przekaźnikowe.
• Tworzenie scen oświetleniowych i harmonogramów czasowych z poziomu panelu dotykowego.
• Płynna regulacja jasności LED za pomocą dedykowanych wejść 29–32 i modułów ściemniaczy mH-LH4.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami.

FAQ

• Czy moduł ma wbudowane podświetlenie? Nie, moduł nie posiada własnego podświetlenia – jego stan pracy jest odczytywany z poziomu panelu dotykowego lub nadrzędnego komputera.
• Jaki jest stopień ochrony modułu? Typowo dla aparatury montowanej w rozdzielnicy – IP20. Należy zapewnić suchą i czystą lokalizację.
• Czy wejścia akceptują łączniki bistabilne? Tak, wejścia są przystosowane zarówno do łączników monostabilnych (dzwonkowych), jak i bistabilnych (przełączniki) zasilanych napięciem 24 V DC.
