Moduł wejść-wyjść LEVEL 2 | mH-IO32-2 F&F

Alternatywny kod produktu: mH-IO32 / 2

Opis i Kluczowe Cechy

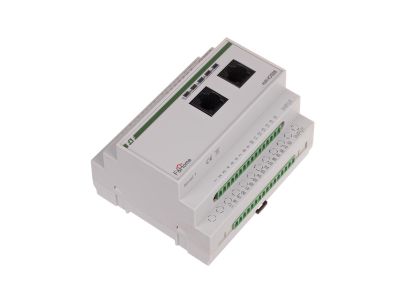

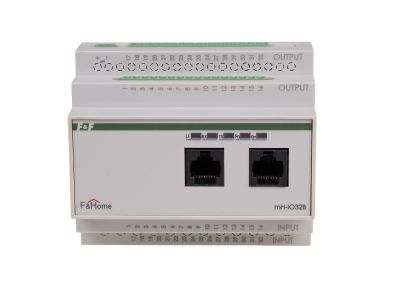

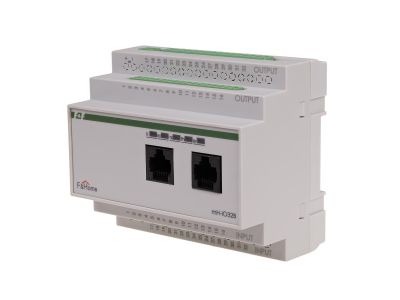

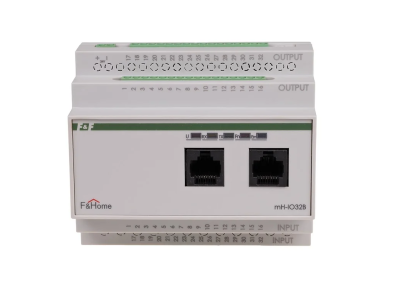

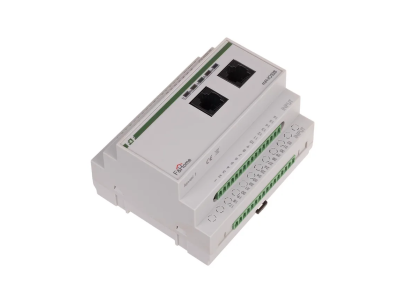

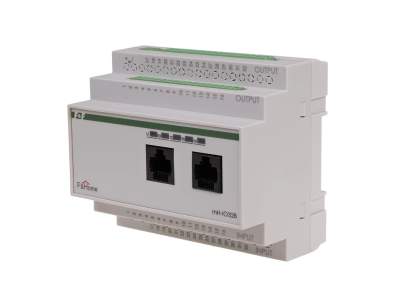

Moduł wejść-wyjść mH-IO32-2 (poziom 2) systemu F&Home to zaawansowane urządzenie sterujące z 32 wejściami i 32 wyjściami binarnymi, montowane na szynie TH35 w rozdzielnicy (zajmuje 6 modułów). Zasilanie napięciem stałym 24 V DC zapewnia bezpieczną pracę w instalacjach niskonapięciowych, a komunikacja za pośrednictwem magistrali CAN umożliwia integrację z panelami dotykowymi i modułami wykonawczymi.

• 32 wejścia binarne (24 V DC): Umożliwiają podłączenie łączników monostabilnych lub bistabilnych – elastyczne sterowanie dowolną liczbą punktów w budynku.
• 32 wyjścia binarne: Współpracują z modułami przekaźnikowymi mH-R8x8 lub mH-R2x16, co pozwala załączać obwody oświetleniowe i inne odbiorniki działające w trybie włącz/wyłącz.
• 4 dedykowane wejścia do sterowania ściemniaczami (wejścia 29-32): Umożliwiają bezpośrednią kontrolę modułów ściemniających mH-LH4 poprzez sieć CAN – pełna regulacja jasności oświetlenia.
• Komunikacja CAN: Zapewnia niezawodną wymianę danych z panelami dotykowymi, możliwość programowania scen świetlnych oraz czasowego załączania/wyłączania urządzeń.
• Wbudowany system poziomów (LEVEL 2): Pozwala na łatwą rozbudowę instalacji – kolejne moduły IO z oddzielną numeracją upraszczają okablowanie i konfigurację.

Zgodność z Normami

Moduł mH-IO32-2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie powinny odbywać się zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Moduł wejść-wyjść mH-IO32-2 stanowi uniwersalne centrum sterowania w systemie inteligentnego budynku F&Home. Sprawdza się w obiektach mieszkalnych, biurowych i usługowych, gdzie wymagane jest scentralizowane zarządzanie oświetleniem i innymi odbiornikami.

• Sterowanie oświetleniem w trybie włącz/wyłącz za pomocą przycisków dzwonkowych rozmieszczonych w całym budynku.
• Generowanie impulsów do styczników lub przekaźników w szafach sterowniczych – np. do załączania wentylacji, rolet lub gniazd.
• Współpraca z panelami dotykowymi – wyzwalanie scen oświetleniowych oraz programowanie czasowe załączeń/wyłączeń dowolnych grup odbiorników.
• Rozbudowa istniejących instalacji automatyki budynkowej – możliwość kaskadowego łączenia modułów kolejnych poziomów (1, 2, 3...).

Wskazówki Montażowe

Montaż modułu mH-IO32-2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Momenty dokręcania zacisków oraz przekroje podłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalny prąd obciążenia. Przewody do wejść i wyjść należy prowadzić w sposób zapewniający separację obwodów niskiego napięcia (24 V DC) od obwodów sieciowych.

FAQ

• Jakie napięcie zasilania jest wymagane? Moduł wymaga napięcia stałego 24 V DC – zalecane jest zasilanie z dedykowanego zasilacza impulsowego o odpowiedniej wydajności prądowej.
• Jaki stopień ochrony ma moduł? Moduł przeznaczony jest do montażu w rozdzielnicy, gdzie standardowo obowiązuje stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm).
• Czy wejścia modułu obsługują tylko przyciski dzwonkowe? Wejścia są przystosowane zarówno do łączników monostabilnych (dzwonkowych), jak i bistabilnych – po zwarciu obwodu i podaniu +24 V DC na wejście następuje detekcja stanu. Wyzwolenie może być krótkie (impuls) lub długie (ściemniacz).
