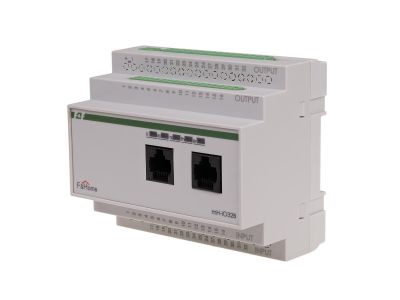

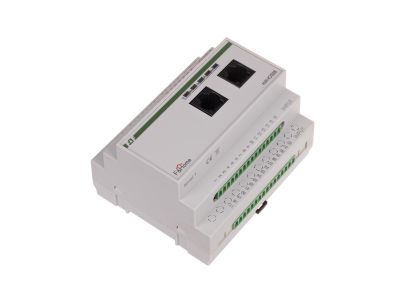

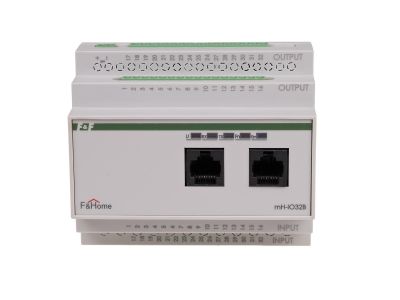

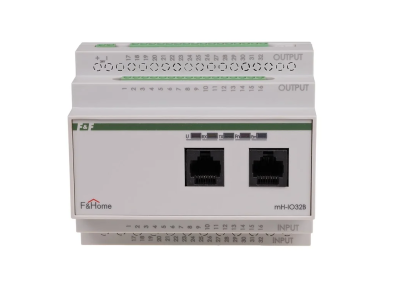

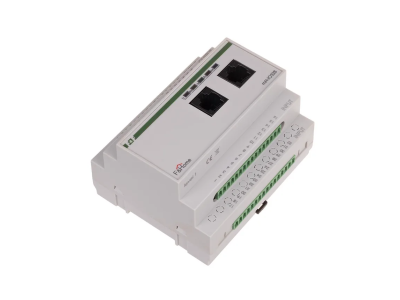

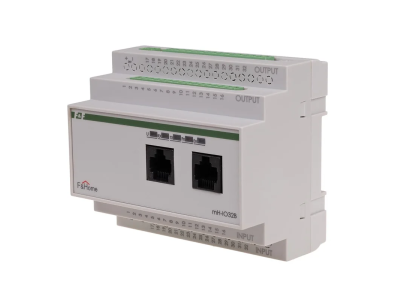

Moduł wejść-wyjść LEVEL 1 | mH-IO32-1 F&F

Alternatywny kod produktu: mH-IO32 / 1

Opis i Kluczowe Cechy

Moduł wejść-wyjść mH-IO32-1 to podstawowy element systemu inteligentnego budynku F&Home, wyposażony w 32 wejścia i 32 wyjścia binarne (działające na zasadzie włącz-wyłącz). Zajmuje pole 6 modułów w rozdzielnicy i zasilany jest napięciem stałym 24V, co zapewnia bezpieczne sterowanie niskonapięciowe. Dzięki komunikacji CAN oraz współpracy z modułami przekaźnikowymi i ściemniaczami, moduł umożliwia elastyczne zarządzanie oświetleniem i innymi odbiornikami w budynku.

• 32 wejścia i 32 wyjścia binarne: Umożliwia sterowanie dużą liczbą obwodów oświetleniowych i innych odbiorników z jednego modułu, co upraszcza instalację i zmniejsza liczbę potrzebnych urządzeń.
• Zasilanie 24 V DC: Praca w bezpiecznym niskim napięciu eliminuje ryzyko porażenia podczas obsługi łączników i przycisków, a także umożliwia dowolne rozmieszczenie elementów sterujących w budynku.
• Komunikacja CAN: Zapewnia niezawodną i szybką wymianę danych z panelami dotykowymi oraz innymi modułami systemu F&Home, umożliwiając realizację scen, harmonogramów czasowych i sterowania zdalnego.
• Dedykowane wejście 28 – „Wyłącz wszystko”: Pozwala jednym przyciskiem wyłączyć wszystkie obwody sterowane przez moduł, co zwiększa komfort i bezpieczeństwo użytkowania.
• 4 wejścia do sterowania ściemniaczami (29-32): Umożliwiają bezpośrednie sterowanie modułami ściemniaczy mH-LH4 przez sieć CAN, z funkcją rozjaśniania/ściemniania i pełnego załączenia/wyłączenia.
• Możliwość rozbudowy o kolejne poziomy: System obsługuje moduły IO poziomów 1, 2 itd., co pozwala na stopniowe zwiększanie liczby wejść/wyjść w miarę potrzeb instalacji.

Zgodność z Normami

Moduł mH-IO32-1 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż w rozdzielnicy na szynie TH35 zapewnia zgodność z typowymi wymaganiami instalacyjnymi dla aparatury modułowej.

Zastosowanie

Moduł wejść-wyjść mH-IO32-1 przeznaczony jest do sterowania oświetleniem i innymi odbiornikami w systemach inteligentnego budynku F&Home. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących obiektów.

• Sterowanie oświetleniem w trybie włącz/wyłącz za pomocą przycisków dzwonkowych (monostabilnych) lub bistabilnych podłączonych do wejść modułu.
• Wysyłanie impulsów sterujących do przekaźnikowych modułów wykonawczych mH-R8x8 lub mH-R2x16 w celu załączania obwodów o większym obciążeniu.
• Realizacja scen oświetleniowych i harmonogramów czasowych z poziomu paneli dotykowych – np. automatyczne włączanie i wyłączanie grup urządzeń o zadanych porach.
• Zdalne sterowanie i monitoring stanu urządzeń za pośrednictwem nadrzędnego komputera z panelem dotykowym, co umożliwia zarządzanie instalacją z jednego miejsca.

Wskazówki Montażowe

Montaż modułu mH-IO32-1 oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia zasilającego. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy zachować moment dokręcania śrub zacisków zgodnie z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia. Przed podłączeniem przewodów sterujących (np. skrętka UTP) upewnij się, że nie są one pod napięciem. System pracuje w bezpiecznym napięciu 24 V, ale podczas montażu należy przestrzegać ogólnych zasad bezpieczeństwa.

FAQ

• Czy moduł mH-IO32-1 jest przystosowany do współpracy z przyciskami podświetlanymi? Moduł wejść-wyjść jest urządzeniem logicznym – do wejść można podłączyć dowolne łączniki monostabilne lub bistabilne zasilane napięciem 24V. Podświetlenie przycisków wymaga osobnego zasilania i nie jest sterowane bezpośrednio przez moduł. W systemie F&Home można zastosować dedykowane moduły do podświetleń.
• Jaki stopień ochrony (IP) ma moduł mH-IO32-1? Moduł przeznaczony jest do montażu w rozdzielnicy, więc standardowo posiada stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy >12 mm, bez ochrony przed wilgocią). Dokładne dane należy sprawdzić w karcie katalogowej producenta.
• Czy wyjścia modułu mH-IO32-1 mogą bezpośrednio załączać odbiorniki? Nie. Wyjścia modułu są binarnymi sygnałami niskonapięciowymi (24V) przeznaczonymi do sterowania modułami przekaźnikowymi typu mH-R8x8 lub mH-R2x16, które dopiero załączają obwody oświetleniowe lub inne odbiorniki. Bezpośrednie podłączenie obciążenia do wyjścia może uszkodzić moduł.
