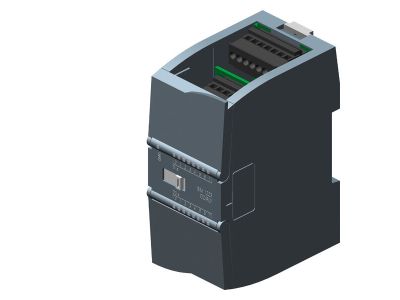

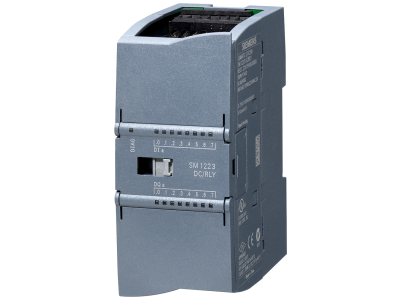

Moduł wejść/wyjść binarnych SM 1223, 8 wejść binarnych 24VDC, 8 wyjść 2A, SIMATIC S7-1200 | 6ES7223-1PH32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł rozszerzeń SIMATIC S7-1200 SM 1223 o numerze katalogowym 6ES7223-1PH32-0XB0 to zaawansowane rozwiązanie dla systemów automatyki przemysłowej, które wymagają precyzyjnej kontroli sygnałów binarnych. Urządzenie oferuje 8 wejść cyfrowych pracujących przy napięciu znamionowym 24V DC oraz 8 wyjść cyfrowych o wysokiej obciążalności prądowej wynoszącej aż 2A na kanał. Dzięki zastosowaniu wyjść przekaźnikowych, moduł umożliwia bezpośrednie sterowanie elementami wykonawczymi o większym poborze mocy, takimi jak styczniki, elektrozawory czy sygnalizatory, bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Wydajność komunikacji: Integracja z jednostką centralną CPU S7-1200 odbywa się poprzez szybką magistralę systemową, co gwarantuje minimalne opóźnienia w przetwarzaniu sygnałów.
• Zarządzanie zmiennymi: Dzięki pełnej integracji z oprogramowaniem TIA Portal, użytkownik korzysta z jednolitej bazy danych zmiennych, co eliminuje błędy przy mapowaniu sygnałów między sterownikiem a panelem HMI.
• Skalowalność: Modułowa konstrukcja pozwala na łatwą rozbudowę systemu w miarę wzrostu potrzeb technologicznych aplikacji.
• Wysoka obciążalność: Wyjścia o prądzie 2A pozwalają na bezpieczne przełączanie obciążeń rezystancyjnych i indukcyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co potwierdzają liczne certyfikaty. Moduł spełnia wymagania normy EN 61131-2 dotyczącą sterowników programowalnych, co gwarantuje niezawodność w trudnych warunkach elektromagnetycznych. Posiada oznaczenie CE oraz certyfikację cULus, co umożliwia jego stosowanie na rynkach globalnych, w tym w Unii Europejskiej oraz Ameryce Północnej. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz szaf sterowniczych, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Moduł SM 1223 znajduje szerokie zastosowanie w małych i średnich systemach automatyki, gdzie kluczowa jest optymalizacja miejsca w szafie oraz niezawodność połączeń. Jest idealnym wyborem dla:

• Maszyn pakujących: Obsługa czujników obecności produktu oraz sterowanie siłownikami.
• Systemów HVAC: Zarządzanie pracą wentylatorów, pomp i zaworów regulacyjnych.
• Linii montażowych: Monitorowanie stanów krańcowych i sterowanie napędami pomocniczymi.
• Gospodarki wodno-ściekowej: Kontrola poziomów cieczy i sterowanie pompami dozującymi.

Wskazówki Montażowe

Montaż modułu SM 1223 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Urządzenie montuje się na standardowej szynie DIN 35 mm po prawej stronie jednostki centralnej CPU lub innego modułu rozszerzeń. Przed przystąpieniem do prac należy upewnić się, że zasilanie systemu jest odłączone. Połączenie elektryczne realizowane jest poprzez demontowalne listwy zaciskowe, co znacznie ułatwia serwisowanie i wymianę modułu bez konieczności odpinania poszczególnych przewodów. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i odporność na wibracje. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów o przekroju dostosowanym do prądu obciążenia (do 2A na wyjście).

FAQ

1. Czy moduł SM 1223 wymaga zewnętrznego zasilania?
Tak, wejścia binarne wymagają zasilania 24V DC, natomiast obwody wyjściowe przekaźnikowe wymagają doprowadzenia napięcia odpowiedniego dla sterowanych odbiorników.

2. Czy mogę mieszać różne napięcia na wyjściach przekaźnikowych?
Wyjścia przekaźnikowe są zazwyczaj zgrupowane. Należy sprawdzić schemat połączeń w dokumentacji technicznej, aby upewnić się co do izolacji galwanicznej między poszczególnymi grupami wyjść.

3. Jak skonfigurować moduł w TIA Portal?
Moduł dodaje się do konfiguracji sprzętowej (Hardware Configuration) poprzez przeciągnięcie odpowiedniego numeru katalogowego 6ES7223-1PH32-0XB0 z katalogu sprzętu na widok urządzenia.
