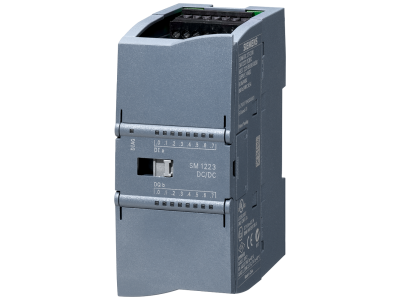

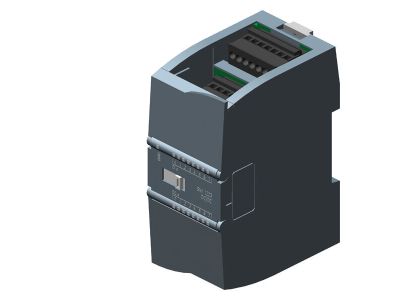

Moduł wejść/wyjść binarnych SM 1223, 8 wejść binarnych 24VDC 8 wyjść 24VDC, SIMATIC S7-1200 | 6ES7223-1BH32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł wejść/wyjść binarnych SM 1223 o numerze katalogowym 6ES7223-1BH32-0XB0 to zaawansowany komponent rozszerzający możliwości sterowników z rodziny SIMATIC S7-1200. Urządzenie zostało zaprojektowane z myślą o optymalizacji małych i średnich aplikacji przemysłowych, oferując osiem wejść cyfrowych (Digital Inputs) oraz osiem wyjść cyfrowych (Digital Outputs), pracujących w standardzie napięciowym 24V DC. Kluczowym atutem systemu jest pełna integracja w środowisku TIA Portal, co pozwala na jednokrotną deklarację zmiennych zarówno dla części sterownikowej, jak i wizualizacyjnej (HMI). Dzięki temu inżynierowie mogą uniknąć błędów komunikacyjnych i znacząco przyspieszyć proces projektowania. Modułowa budowa systemu S7-1200 zapewnia elastyczność, pozwalając na precyzyjne dopasowanie liczby punktów wejść/wyjść do wymagań konkretnego obiektu.

• 8 wejść binarnych 24V DC do monitorowania stanów czujników i przycisków.
• 8 wyjść binarnych 24V DC do sterowania elementami wykonawczymi takimi jak elektrozawory czy styczniki.
• Wysoka wydajność przesyłania danych wewnątrz magistrali systemowej.
• Intuicyjne zarządzanie zmiennymi w ramach jednej, spójnej bazy danych projektowych.

Zgodność z Normami

Produkt marki Siemens, lidera w branży automatyki, spełnia najwyższe standardy bezpieczeństwa i jakości. Moduł SM 1223 jest zgodny z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co gwarantuje stabilną pracę w trudnych warunkach przemysłowych, gdzie występują silne zakłócenia. Urządzenie posiada certyfikację CE oraz spełnia normy IEC, co jest niezbędne przy wdrażaniu systemów sterowania na rynkach międzynarodowych. Solidna obudowa zapewnia odpowiedni stopień ochrony, chroniąc elektronikę przed czynnikami zewnętrznymi typowymi dla środowisk produkcyjnych.

Zastosowanie

Moduł SM 1223 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem dla producentów maszyn (OEM), którzy wymagają kompaktowych, a zarazem wydajnych rozwiązań sterowania. Dzięki doskonałej współpracy z panelami operatorskimi SIMATIC HMI, moduł ten sprawdza się w aplikacjach wymagających rozbudowanej wizualizacji i interakcji z użytkownikiem. Może być wykorzystywany do sterowania liniami pakującymi, systemami transportu wewnętrznego oraz w układach sterowania pompami i wentylacją, gdzie precyzyjna obsługa sygnałów binarnych 24V DC jest kluczowa dla zachowania ciągłości procesów.

Wskazówki Montażowe

Instalacja modułu SM 1223 jest szybka i intuicyjna dzięki systemowi montażu na standardowej szynie DIN 35 mm. Moduł należy zamontować po prawej stronie jednostki centralnej CPU lub innego modułu rozszerzeń, łącząc go za pomocą zintegrowanej szyny systemowej. Podczas podłączania przewodów należy zwrócić uwagę na przekrój znamionowy żył, aby zapewnić stabilne przesyłanie energii i sygnałów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów oraz przestrzeganie odpowiedniego momentu dokręcania zacisków śrubowych, co zapobiega poluzowaniu się styków w wyniku wibracji maszyny. Przed uruchomieniem należy upewnić się, że napięcie zasilania 24V DC jest zgodne ze specyfikacją techniczną urządzenia.

FAQ

• Czy moduł SM 1223 wymaga dodatkowej konfiguracji sprzętowej? Konfiguracja odbywa się w całości w środowisku TIA Portal, gdzie moduł jest automatycznie rozpoznawany po dodaniu do konfiguracji sprzętowej projektu.
• Czy mogę podłączyć wejścia o innym napięciu niż 24V DC? Nie, ten konkretny model (6ES7223-1BH32-0XB0) jest dedykowany wyłącznie do obsługi sygnałów binarnych w standardzie 24V DC.
• Czy zmienne z tego modułu są widoczne w panelu HMI? Tak, dzięki zintegrowanej bazie danych systemu S7-1200, zmienne zadeklarowane dla wejść i wyjść modułu są natychmiast dostępne dla projektów wizualizacji SIMATIC HMI.
