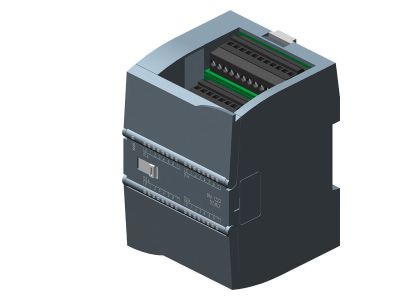

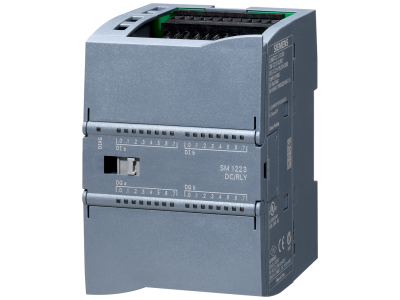

Moduł wejść/wyjść binarnych SM 1223, 16 wejść binarnych 24VDC, 16 wyjść 2A, SIMATIC S7-1200 | 6ES7223-1PL32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł rozszerzeń SIMATIC S7-1200 SM 1223 o numerze katalogowym 6ES7223-1PL32-0XB0 to zaawansowane rozwiązanie typu Digital Input/Output (DI/DO), zaprojektowane z myślą o zwiększeniu możliwości sterowników PLC z rodziny S7-1200. Urządzenie oferuje 16 wejść binarnych zasilanych napięciem 24V DC oraz 16 wyjść binarnych o obciążalności do 2A, co pozwala na bezpośrednie sterowanie elementami wykonawczymi o większym poborze prądu bez konieczności stosowania dodatkowych przekaźników pośredniczących w wielu aplikacjach.

• Wysoka gęstość upakowania: Integracja 32 punktów sygnałowych w jednej obudowie pozwala na znaczną oszczędność miejsca na szynie DIN.
• Wydajność prądowa: Wyjścia o prądzie znamionowym 2A umożliwiają sterowanie elektrozaworami, stycznikami oraz sygnalizatorami o dużej mocy.
• Integracja TIA Portal: Pełna kompatybilność z oprogramowaniem inżynierskim pozwala na błyskawiczną konfigurację i diagnostykę modułu.
• Wspólna baza danych: Dzięki architekturze SIMATIC S7-1200, zmienne zadeklarowane dla modułu są natychmiast dostępne dla paneli HMI, co eliminuje błędy adresowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach środowiskowych. Moduł spełnia wymagania normy EN 61131-2 dotyczącą sterowników programowalnych. Posiada certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Urządzenie jest również przystosowane do pracy w środowiskach przemysłowych zgodnie z atestami cULus oraz FM (Factory Mutual), co pozwala na jego stosowanie w instalacjach na całym świecie.

Zastosowanie

Moduł SM 1223 znajduje szerokie zastosowanie w małych i średnich systemach automatyki, gdzie wymagana jest precyzyjna kontrola sygnałów dwustanowych. Jest idealnym wyborem dla:

• Systemów transportu bliskiego: Obsługa czujników obecności, krańcówek oraz sterowanie napędami taśmociągów.
• Maszyn pakujących: Koordynacja pracy siłowników pneumatycznych i monitorowanie stanu barier bezpieczeństwa.
• Automatyki budynkowej: Sterowanie oświetleniem, roletami oraz monitorowanie stanów alarmowych.
• Przemysłu spożywczego: Dzięki wysokiej odporności i precyzji, moduł sprawdza się w liniach dozujących i sortujących.

Wskazówki Montażowe

Montaż modułu SM 1223 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Urządzenie montuje się bezpośrednio na standardowej szynie DIN 35 mm, po prawej stronie jednostki centralnej CPU lub innego modułu rozszerzeń. Połączenie elektryczne z magistralą komunikacyjną odbywa się za pomocą zintegrowanego złącza bocznego. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Śruby zaciskowe listwy przyłączeniowej powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i odporność na wibracje.
• Separację przewodów: Zaleca się prowadzenie przewodów sygnałowych oddzielnie od przewodów siłowych, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne nad i pod modułem, aby umożliwić swobodną konwekcję powietrza.

FAQ

• Czy moduł SM 1223 wymaga zewnętrznego zasilania? Tak, wejścia binarne oraz elektronika modułu wymagają zasilania 24V DC dla poprawnej pracy i detekcji stanów logicznych.
• Czy można wymieniać listwy zaciskowe bez odłączania przewodów? Tak, moduły SIMATIC S7-1200 posiadają demontowalne listwy zaciskowe, co znacznie przyspiesza serwis i wymianę komponentów.
• Jaka jest maksymalna częstotliwość przełączania wyjść? Ze względu na charakterystykę wyjść 2A, należy zapoznać się ze szczegółową dokumentacją techniczną w celu określenia limitów dla obciążeń indukcyjnych i rezystancyjnych.
