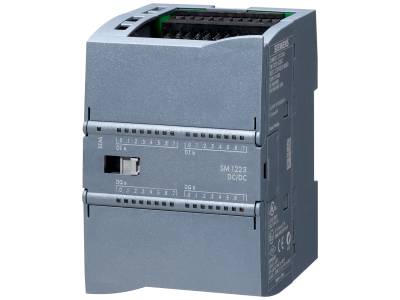

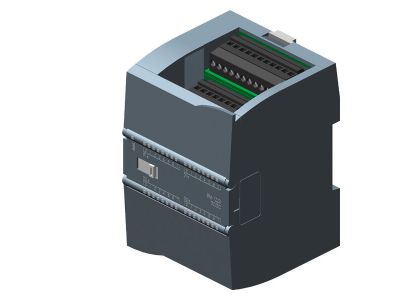

Moduł wejść/wyjść binarnych SM 1223, 16 wejść binarnych 24VDC, 16 wyjść 24VDC, SIMATIC S7-1200 | 6ES7223-1BL32-0XB0 Siemens

Opis i Kluczowe Cechy

Moduł rozszerzeń SIMATIC S7-1200 SM 1223 o numerze katalogowym 6ES7223-1BL32-0XB0 to zaawansowane rozwiązanie dla systemów automatyki przemysłowej, które wymagają zwiększenia gęstości sygnałów binarnych w ramach jednej jednostki centralnej. Urządzenie oferuje 16 wejść cyfrowych oraz 16 wyjść cyfrowych, pracujących przy napięciu znamionowym 24V DC. Dzięki takiemu zagęszczeniu punktów I/O, moduł pozwala na znaczną oszczędność miejsca w szafie sterowniczej, co jest kluczowe w nowoczesnych, kompaktowych aplikacjach maszynowych.

• Wydajność komunikacji: Moduł został zaprojektowany z myślą o pełnej integracji z ekosystemem TIA Portal, co gwarantuje błyskawiczną wymianę danych między sterownikiem a panelami HMI.
• Zarządzanie zmiennymi: System umożliwia jednokrotną deklarację zmiennych, co eliminuje ryzyko błędów przy mapowaniu adresów i przyspiesza proces uruchomieniowy.
• Skalowalność: Jako część rodziny SIMATIC S7-1200, moduł SM 1223 pozwala na elastyczną rozbudowę sterownika o dodatkowe wejścia i wyjścia bez konieczności wymiany jednostki CPU.
• Diagnostyka: Wbudowane diody LED sygnalizują stan każdego kanału, co ułatwia szybką identyfikację usterek w obwodach sterowania.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy przemysłowe, co potwierdza jego niezawodność w trudnych warunkach środowiskowych. Moduł posiada certyfikację CE oraz jest zgodny z normami dotyczącymi kompatybilności elektromagnetycznej (EMC). Wysoka jakość wykonania gwarantuje długą żywotność urządzenia, co jest standardem dla marki Siemens w segmencie automatyki dyskretnej.

Zastosowanie

Moduł SM 1223 znajduje szerokie zastosowanie w małych i średnich systemach sterowania, gdzie wymagana jest precyzyjna kontrola sygnałów dwustanowych. Idealnie sprawdza się w:

• Liniach produkcyjnych do monitorowania czujników krańcowych i sterowania elementami wykonawczymi, takimi jak elektrozawory czy styczniki.
• Systemach transportu wewnętrznego i przenośnikach.
• Automatyce budynkowej do zarządzania oświetleniem i systemami HVAC.
• Maszynach pakujących, gdzie kluczowa jest szybka reakcja na sygnały wejściowe.

Wskazówki Montażowe

Montaż modułu SM 1223 jest intuicyjny i nie wymaga specjalistycznych narzędzi. Urządzenie montuje się bezpośrednio na standardowej szynie DIN 35 mm, po prawej stronie jednostki centralnej CPU lub innego modułu rozszerzeń. Połączenie elektryczne z magistralą sterownika odbywa się za pomocą zintegrowanego złącza bocznego. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i odporność na wibracje.
• Separację przewodów: Zaleca się prowadzenie przewodów sygnałowych z dala od kabli siłowych o wysokim napięciu, aby zminimalizować zakłócenia.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne nad i pod modułem, zgodnie z dokumentacją techniczną serii S7-1200.

FAQ

1. Czy moduł SM 1223 wymaga oddzielnego zasilania?
Tak, moduł wymaga podłączenia zewnętrznego zasilania 24V DC dla obwodów wejściowych i wyjściowych, co zapewnia separację galwaniczną i bezpieczeństwo pracy sterownika.

2. Czy mogę mieszać moduły o różnych napięciach w jednym sterowniku?
System SIMATIC S7-1200 pozwala na łączenie różnych modułów rozszerzeń, jednak należy zawsze weryfikować specyfikację techniczną konkretnego modułu SM w celu zapewnienia kompatybilności napięciowej.

3. Jak skonfigurować moduł w oprogramowaniu?
Konfiguracja odbywa się w środowisku TIA Portal poprzez proste przeciągnięcie modułu z katalogu sprzętowego do konfiguracji urządzenia (Device Configuration).
