Moduł wejść/wyjść binarnych, 16 wejść/wyjść 24VDC, SIMATIC S7-1500 | 6ES7523-1BL00-0AA0 Siemens

Alternatywny kod produktu: 6ES75231BL000AA0

Opis i Kluczowe Cechy

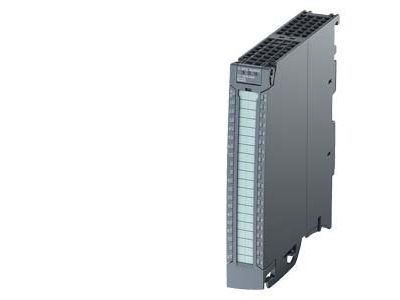

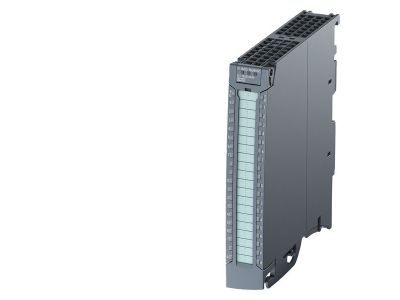

Moduł wejść/wyjść binarnych SIMATIC S7-1500 o symbolu 6ES7523-1BL00-0AA0 to rozszerzenie dla sterownika PLC, oferujące 16 kanałów cyfrowych przystosowanych do napięcia 24VDC. Każdy kanał może pracować jako wejście lub wyjście, co zapewnia elastyczność w podłączaniu czujników i urządzeń wykonawczych. Dzięki integracji z TIA Portal konfiguracja i diagnostyka są szybkie i intuicyjne, a kompaktowa budowa oszczędza miejsce w szafie sterowniczej.

• 16 kanałów cyfrowych 24VDC: Umożliwia podłączenie do 16 czujników (NO/NC) lub elementów wykonawczych w jednym module, redukując ilość okablowania i zajmowaną przestrzeń.
• Konfiguracja jako wejście lub wyjście: Każdy kanał można indywidualnie zaprogramować w TIA Portal, co daje elastyczność w dopasowaniu do potrzeb instalacji.
• Kompatybilność z systemem SIMATIC S7-1500: Gwarantuje szybką wymianę danych przez magistralę backplane oraz dostęp do zaawansowanej diagnostyki.
• Obsługa w środowisku TIA Portal: Usprawnia projektowanie, uruchamianie i serwisowanie dzięki zintegrowanemu narzędziu inżynierskiemu.
• Brak konieczności stosowania dodatkowych zacisków: Moduł wyposażony w zaciski sprężynowe ułatwiające szybki montaż przewodów (szczegóły w dokumentacji).

Zgodność z Normami

Moduł został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaleca się instalację w szafach sterowniczych spełniających wymogi bezpieczeństwa elektrycznego i przeciążeniowego.

Zastosowanie

Moduł wejść/wyjść binarnych SIMATIC S7-1500 znajduje zastosowanie w automatyce przemysłowej i budynkowej tam, gdzie wymagane jest odczytywanie stanów czujników dwustanowych oraz sterowanie sygnalizatorami lub przekaźnikami.

• Sterowanie taśmociągami – zbieranie sygnałów z krańcówek, przycisków awaryjnych i sensorów położenia.
• Monitorowanie stanów w systemach HVAC – odczyt czujników temperatury, ciśnienia, przepływu (binarnych).
• Łączenie z siłownikami i stycznikami poprzez przekaźniki pośredniczące – realizacja sekwencji start/stop.
• Sygnalizacja stanów pracy w szafach sterowniczych – podłączenie lampek LED lub brzęczyków.

Wskazówki Montażowe

Montaż i podłączenie modułu powinien wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Należy przestrzegać zaleceń producenta dotyczących momentu dokręcania zacisków oraz doboru przekroju przewodów do prądu obciążenia – szczegółowe dane znajdują się w dokumentacji technicznej modułu (podręcznik systemu S7-1500).

FAQ

• Jaki stopień ochrony ma moduł? Moduł przeznaczony do montażu w szafie sterowniczej – typowy stopień ochrony dla tego rodzaju aparatury to IP20, co zapewnia ochronę przed dotknięciem i wnikaniem ciał stałych o średnicy powyżej 12,5 mm.
• Czy moduł ma wbudowane podświetlenie LED kanałów? W dostępnych danych technicznych nie podano informacji o wbudowanym podświetleniu. Do sygnalizacji stanów zaleca się stosowanie zewnętrznych lampek LED lub dedykowanych wskaźników na panelu sterownicy.
• Czy każdy kanał może być przełączany pomiędzy trybem wejścia i wyjścia w trakcie pracy? Funkcjonalność ta jest realizowana poprzez konfigurację w TIA Portal przed uruchomieniem systemu. Nie przewidziano przełączania w czasie rzeczywistym bez zatrzymania i przeprogramowania modułu.
