Moduł wejść/wyjść analogowych SM 1234, 4 wejścia analogowe, 2 wyjścia 10V, SIMATIC S7-1200 | 6ES7234-4HE32-0XB0 Siemens

Opis i Kluczowe Cechy

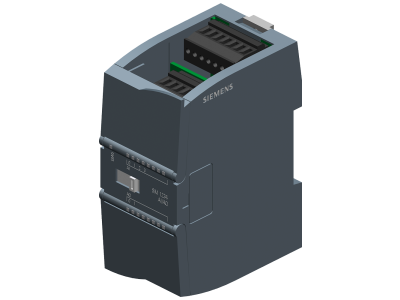

Moduł wejść i wyjść analogowych SM 1234 o numerze katalogowym 6ES7234-4HE32-0XB0 to zaawansowane rozszerzenie dedykowane dla sterowników logicznych z rodziny SIMATIC S7-1200. Urządzenie to pozwala na znaczną rozbudowę możliwości systemu sterowania o obsługę sygnałów ciągłych, co jest niezbędne w precyzyjnych procesach przemysłowych. Moduł oferuje cztery wejścia analogowe oraz dwa wyjścia analogowe, co pozwala na jednoczesne monitorowanie parametrów procesowych i sterowanie elementami wykonawczymi. Kluczową zaletą systemu SIMATIC S7-1200 jest pełna integracja z oprogramowaniem TIA Portal, co umożliwia jednokrotną deklarację zmiennych zarówno dla sterownika, jak i paneli operatorskich HMI. Dzięki temu inżynierowie mogą uniknąć błędów komunikacyjnych i skrócić czas projektowania aplikacji.

• Cztery wejścia analogowe: Pozwalają na precyzyjny pomiar wartości takich jak ciśnienie, temperatura czy przepływ po zastosowaniu odpowiednich przetworników.
• Dwa wyjścia analogowe: Umożliwiają sterowanie urządzeniami zewnętrznymi, np. zaworami regulacyjnymi lub falownikami, za pomocą sygnału napięciowego 10V.
• Wydajność komunikacyjna: Optymalizacja przesyłu danych między modułem a jednostką centralną CPU zapewnia szybki czas reakcji systemu.
• Intuicyjna konfiguracja: Swobodne przenoszenie zmiennych w ramach jednej bazy danych projektowych zwiększa przejrzystość kodu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy SIEMENS. Moduł SM 1234 spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikaty CE, co pozwala na jego bezpieczne stosowanie na rynku europejskim. Urządzenie jest przystosowane do pracy w trudnych warunkach środowiskowych, typowych dla szaf sterowniczych w zakładach produkcyjnych, zachowując stabilność parametrów pomiarowych nawet przy występowaniu zakłóceń przemysłowych.

Zastosowanie

Moduł SM 1234 znajduje szerokie zastosowanie w małych i średnich aplikacjach automatyki przemysłowej. Jest idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest precyzyjna regulacja procesów. Przykładowe obszary wykorzystania to:

• Systemy HVAC: Sterowanie przepustnicami i monitorowanie jakości powietrza.
• Gospodarka wodno-ściekowa: Pomiar poziomu cieczy i sterowanie wydajnością pomp.
• Przemysł spożywczy: Kontrola temperatury w procesach pasteryzacji.
• Maszyny pakujące: Precyzyjne pozycjonowanie napędów poprzez sygnały analogowe.

Wskazówki Montażowe

Montaż modułu SM 1234 jest szybki i intuicyjny dzięki systemowi zatrzaskowemu na standardową szynę DIN 35 mm. Moduł należy zamontować po prawej stronie jednostki centralnej CPU lub innego modułu rozszerzeń. Przed przystąpieniem do prac należy upewnić się, że zasilanie magistrali jest wyłączone. Przewody sygnałowe powinny być prowadzone w ekranowanych kablach, aby zminimalizować wpływ zakłóceń na sygnały analogowe. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów o przekroju dostosowanym do zacisków modułu, co gwarantuje trwałe połączenie elektryczne i odporność na wibracje.

FAQ

• Czy moduł SM 1234 obsługuje sygnały prądowe? Tak, moduł SM 1234 jest uniwersalny i w zależności od konfiguracji w TIA Portal może obsługiwać zarówno sygnały napięciowe, jak i prądowe (np. 0-20 mA lub 4-20 mA).
• Czy można podłączyć moduł do dowolnego sterownika S7-1200? Moduł jest kompatybilny z większością jednostek CPU S7-1200, jednak należy sprawdzić maksymalną liczbę modułów rozszerzeń obsługiwanych przez konkretny model jednostki centralnej.
• Czy wymagane jest dodatkowe oprogramowanie? Do konfiguracji modułu wymagane jest środowisko inżynierskie STEP 7 Basic lub Professional w ramach platformy TIA Portal.
