Moduł wejść cyfrowych, DI 8x 24V DC Standard, typ 3 (IEC 61131), wejście sink, (PNP, odczyt P) | 6ES7131-6BF01-0BA0 Siemens

Opis i Kluczowe Cechy

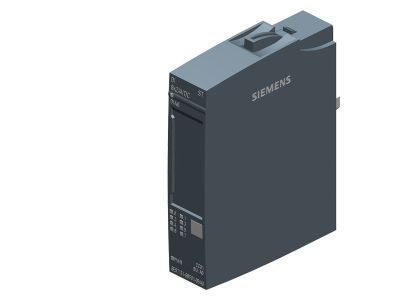

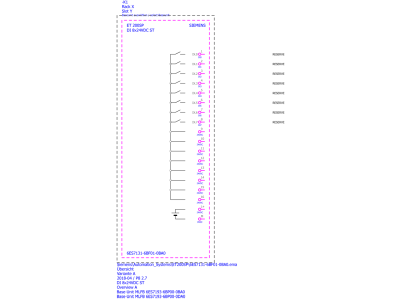

Moduł wejść cyfrowych SIMATIC ET 200SP o numerze katalogowym 6ES7131-6BF01-0BA0 to zaawansowane rozwiązanie wchodzące w skład zdecentralizowanego systemu I/O firmy Siemens. Urządzenie oferuje 8 wejść cyfrowych o napięciu znamionowym 24 V DC, pracujących w standardzie wejść typu sink (PNP, odczyt P). Dzięki zastosowaniu charakterystyki wejściowej typu 3 zgodnie z normą IEC 61131, moduł charakteryzuje się wysoką odpornością na zakłócenia oraz precyzyjnym wykrywaniem stanów logicznych.

Kluczową zaletą modułu jest rozbudowana diagnostyka, która pozwala na natychmiastowe wykrycie nieprawidłowości w pracy układu. System monitoruje zwarcie zasilania czujnika, przerwanie przewodu (wire break) oraz poprawność napięcia zasilającego. Czas opóźnienia wejściowego jest konfigurowalny w szerokim zakresie od 0,05 ms do 20 ms, co pozwala na optymalne dopasowanie modułu do dynamiki procesów przemysłowych – od bardzo szybkich sygnałów po te wymagające filtracji drgań styków.

• 8 kanałów wejściowych: Pozwala na gęstą zabudowę w szafie sterowniczej przy zachowaniu kompaktowych wymiarów.
• Kodowanie kolorystyczne CC01: Ułatwia identyfikację modułu i przypisanie odpowiednich zacisków na jednostce bazowej.
• Funkcja Hot Swapping: Możliwość wymiany modułu podczas pracy systemu bez konieczności wyłączania zasilania całej stacji.
• Wysoka diagnostyka: Monitorowanie stanu zasilania i ciągłości obwodów zwiększa dostępność maszyn.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi. Spełnia wymagania normy IEC 61131-2, co definiuje charakterystykę wejść typu 3 (Type 3), zapewniając kompatybilność z szeroką gamą czujników zbliżeniowych i mechanicznych. Moduł posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. System ET 200SP jest również przystosowany do pracy w trudnych warunkach przemysłowych, co potwierdzają liczne certyfikaty zgodności CE oraz dopuszczenia do stosowania w strefach zagrożonych wybuchem (zależnie od konfiguracji systemu).

Zastosowanie

Moduł 6ES7131-6BF01-0BA0 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki, gdzie liczy się oszczędność miejsca i niezawodność. Jest idealnym wyborem dla:

• Budowy maszyn (OEM): Dzięki kompaktowej konstrukcji pozwala na redukcję gabarytów szaf sterowniczych.
• Linii produkcyjnych: Szybki czas odpowiedzi wejść umożliwia precyzyjne monitorowanie czujników na liniach pakujących i montażowych.
• Systemów rozproszonych: Integracja z interfejsami PROFINET lub PROFIBUS poprzez moduły interfejsu IM155 zapewnia płynną wymianę danych w rozległych instalacjach.
• Przemysłu procesowego: Diagnostyka przerwania przewodu jest kluczowa w aplikacjach, gdzie bezpieczeństwo i ciągłość procesu są priorytetem.

Wskazówki Montażowe

Montaż modułu odbywa się na dedykowanej jednostce bazowej (BaseUnit) typu A0. Instalacja jest beznarzędziowa i polega na zatrzaśnięciu modułu na szynie DIN w odpowiednim gnieździe BaseUnit. Należy zwrócić uwagę na kodowanie kolorystyczne CC01, które pomaga w prawidłowym podłączeniu okablowania. Podczas projektowania rozmieszczenia modułów w szafie, warto wykorzystać system etykietowania Siemens, co znacząco ułatwia późniejszy serwis i identyfikację sygnałów. Przed uruchomieniem należy skonfigurować parametry diagnostyczne oraz czas filtracji wejść w środowisku TIA Portal, aby w pełni wykorzystać potencjał urządzenia.

FAQ

1. Czy moduł wspiera wymianę podczas pracy (Hot Swapping)?
Tak, system SIMATIC ET 200SP wspiera funkcję multi hot swapping, co pozwala na wymianę modułu bez przerywania pracy pozostałych elementów stacji I/O.

2. Z jakimi jednostkami bazowymi współpracuje ten moduł?
Moduł 6ES7131-6BF01-0BA0 jest kompatybilny z jednostkami BaseUnit typu A0 (BU-type A0).

3. Co oznacza wejście typu sink (PNP)?
Oznacza to, że wejście oczekuje sygnału dodatniego (24V DC) z czujnika typu PNP, aby zarejestrować stan wysoki (logiczna jedynka).

4. Jakie błędy potrafi wykryć diagnostyka modułu?
Moduł zgłasza błędy takie jak zwarcie zasilania czujnika, przerwanie przewodu w obwodzie wejściowym oraz brak lub zbyt niskie napięcie zasilania modułu.
