Moduł wejść cyfrowych 16wey Tranz Logika ujemna | BMXDDO1612H Schneider Electric

Opis i Kluczowe Cechy

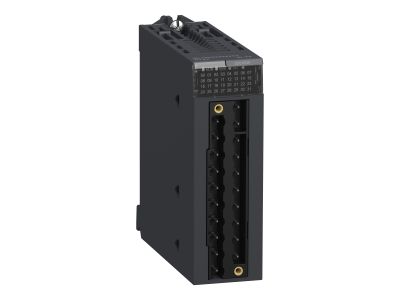

Moduł wejść cyfrowych oznaczony symbolem BMXDDO1612H to 16-kanałowe urządzenie tranzystorowe pracujące w logice ujemnej. Dzięki 16 wejściom umożliwia podłączenie wielu czujników i sygnałów sterujących, co zwiększa elastyczność rozbudowy systemu automatyki. Kompaktowa konstrukcja modułu pozwala na oszczędność miejsca w szafie sterowniczej.

• Liczba wejść: 16: Zapewnia możliwość obsługi licznych sygnałów binarnych, co upraszcza okablowanie i centralizuje sterowanie.
• Typ: tranzystorowy: Gwarantuje szybką i bezstykową transmisję sygnału, co zwiększa niezawodność i żywotność układu.
• Logika ujemna (sink): Umożliwia współpracę z czujnikami i urządzeniami o aktywnym stanie niskim (0 V DC), co jest powszechne w systemach PLC.
• Symbol katalogowy BMXDDO1612H: Ułatwia identyfikację i dobór kompatybilnych komponentów w ramach rodziny modułów.

Zgodność z Normami

Moduł spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Moduł wejść cyfrowych przeznaczony jest do stosowania w rozproszonych systemach sterowania oraz centralnych jednostkach PLC w automatyce przemysłowej i budynkowej.

• Odczyt stanów czujników krańcowych, fotoelektrycznych i indukcyjnych w liniach produkcyjnych.
• Zbieranie sygnałów z przycisków, przełączników i paneli operatorskich w sterowaniu maszynami.
• Integracja z systemami nadzoru SCADA oraz sterownikami swobodnie programowalnymi.
• Monitorowanie stanów bram, drzwi, zaworów w inteligentnych budynkach i instalacjach przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł przeznaczony jest do montażu na szynie DIN (TH35) w szafie sterowniczej. Wszelkie połączenia wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na prawidłowy dobór przekroju przewodów oraz ewentualne zabezpieczenia nadprądowe.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Moduł pobiera napięcie z magistrali systemu PLC (zasilanie wewnętrzne). Szczegółowe dane dotyczące napięcia zasilania należy sprawdzić w dokumentacji technicznej danego sterownika.
• Jaki jest stopień ochrony obudowy? W dostarczonych danych nie określono stopnia ochrony. Typowo moduły tego typu montowane są w szafach sterowniczych zapewniających ochronę przed pyłem i wilgocią.
• Co oznacza logika ujemna w praktyce? Logika ujemna (sink) oznacza, że wejście jest aktywne, gdy na jego zacisku występuje potencjał 0 V DC (względem wspólnej masy). Jest to standardowe rozwiązanie w wielu sterownikach PLC.
