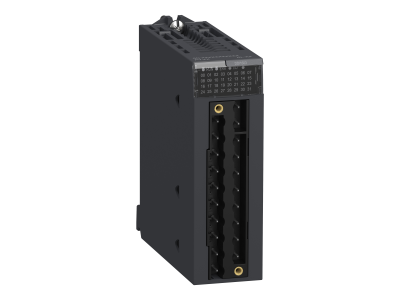

Moduł wejść cyfrowych 16 wejść 48 VDC logika ujemna | BMXDDI1603 Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść cyfrowych BMXDDI1603 oferuje 16 wejść o napięciu 48 VDC z logiką ujemną (sink). Przeznaczony do zbierania sygnałów binarnych w systemach sterowania i automatyki. Dzięki dużej liczbie wejść oraz dopasowaniu napięcia do przemysłowych standardów 48 V, stanowi niezawodne rozwiązanie do monitorowania stanów czujników i urządzeń wykonawczych.

• 16 wejść cyfrowych: umożliwia jednoczesne monitorowanie 16 niezależnych sygnałów binarnych, zwiększając gęstość wejść w szafie sterowniczej.
• Napięcie wejściowe 48 VDC: dedykowane do instalacji przemysłowych 48 V, zapewnia kompatybilność z popularnymi czujnikami i modułami wykonawczymi.
• Logika ujemna (sink): wejścia aktywowane stanem niskim (0 V) – idealne do współpracy z czujnikami typu NPN lub systemami sterowania z logiką ujemną.
• Symbol BMXDDI1603: rozpoznawalny element rodziny Modicon, ułatwiający identyfikację i dobór akcesoriów.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Dokładne informacje o spełnionych normach (np. IEC/EN) znajdują się w dokumentacji technicznej producenta. Moduł przeznaczony do montażu w szafach sterowniczych z zachowaniem lokalnych przepisów bezpieczeństwa.

Zastosowanie

Moduł BMXDDI1603 znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, gdzie wymagane jest niezawodne odczytywanie sygnałów binarnych. Sprawdza się w następujących scenariuszach:

• Monitorowanie stanów czujników krańcowych, fotokomórek i czujników zbliżeniowych w liniach produkcyjnych.
• Odczyt sygnałów z przycisków sterowniczych i przełączników w panelach operatorskich.
• Interfejs wejściowy dla sterowników PLC (np. Modicon M340/Premium), umożliwiający rozbudowę liczby punktów wejściowych.
• Sygnalizacja stanów awaryjnych i alarmów w systemach bezpieczeństwa maszyn.

Wskazówki Montażowe

Moduł przeznaczony do montażu przez wykwalifikowany personel z uprawnieniami SEP. Instalację należy przeprowadzać przy bezwzględnie odłączonym napięciu. Zaleca się montaż na szynie DIN TH35 zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia (zgodnie z normą IEC/EN). Przed pierwszym uruchomieniem sprawdzić polaryzację i napięcie zasilania. Dokręcanie śrub zacisków wykonać momentem podanym w karcie katalogowej, aby uniknąć poluzowania i iskrzenia.

FAQ

• Czy moduł BMXDDI1603 obsługuje podświetlenie lub diody LED? W dostępnych danych nie określono wbudowanych podświetleń ani diod sygnalizacyjnych. Stan wejść można odczytywać przez sterownik PLC lub dedykowany panel operatorski.
• Jaki stopień ochrony (IP) ma moduł? Producent nie podał stopnia ochrony w podstawowych danych. Standardowo moduły tego typu montowane są wewnątrz szaf sterowniczych, które zapewniają odpowiedni stopień ochrony (np. IP54, IP65). Szczegóły w dokumentacji technicznej.
• Czy logika ujemna oznacza, że wejścia są aktywowane napięciem 0 V? Tak. Wejścia z logiką ujemną (sink) są aktywowane podaniem masy (0 V) na zacisk wejściowy względem wspólnego plusa. Służą do współpracy z czujnikami NPN (otwarty kolektor) lub stykami zwiernymi. Napięcie zasilania wejść wynosi 48 VDC.
