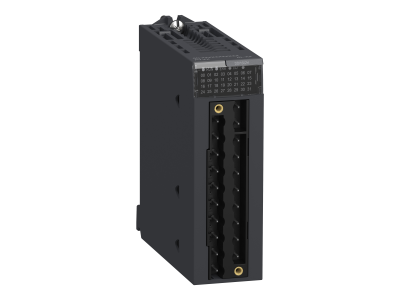

Moduł wejść cyfrowych 16 wejść 24 VDC logika ujemna | BMXDDI1602H Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść cyfrowych BMXDDI1602H to urządzenie umożliwiające odczyt 16 niezależnych sygnałów binarnych o napięciu 24 VDC. Zastosowana logika ujemna (sink) zapewnia kompatybilność z czujnikami typu NPN oraz prostą integrację w systemach sterowania. Moduł przeznaczony jest do montażu na szynie DIN w szafach sterowniczych.

• 16 wejść cyfrowych: Umożliwia podłączenie wielu czujników, przycisków czy łączników krańcowych przy zachowaniu czytelnej struktury okablowania.
• Napięcie zasilania 24 VDC: Powszechnie stosowane napięcie w automatyce przemysłowej – łatwa integracja z istniejącymi źródłami zasilania.
• Logika ujemna (sink): Wejście aktywowane jest przez podanie masy (0 V) względem +24 V – dedykowane do współpracy z czujnikami i elementami wykonawczymi w standardzie NPN.
• Kompaktowa konstrukcja: Zajmuje mało miejsca w szafie sterowniczej, co ułatwia rozbudowę istniejącej instalacji.
• Oznaczenie BMXDDI1602H: Część rodziny modułów automatyki Schneider Electric, gwarantująca zgodność z systemami Modicon.

Zgodność z Normami

Moduł BMXDDI1602H został zaprojektowany zgodnie z wymaganiami europejskich norm oraz posiada oznakowanie CE. W procesie produkcji stosowane są standardy jakości obowiązujące w branży automatyki przemysłowej. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Moduł wejść cyfrowych BMXDDI1602H znajduje zastosowanie w układach sterowania i monitorowania procesów przemysłowych, gdzie wymagany jest odczyt dużej liczby sygnałów binarnych.

• Odczyt stanów czujników: Podłączanie czujników położenia, zbliżeniowych, optycznych oraz krańcówek w maszynach i liniach produkcyjnych.
• Sterowanie przyciskami i przełącznikami: Rejestracja sygnałów z paneli operatorskich, przycisków sterowniczych i łączników wyboru.
• Impulsy do styczników/przekaźników/PLC: Przekazywanie sygnałów do sterownika nadrzędnego w celu dalszego przetwarzania w algorytmach automatyki.
• Automatyka budynkowa: Monitorowanie stanu czujników obecności, temperatury lub sygnalizacji w systemach BMS.

Wskazówki Montażowe

Montaż modułu BMXDDI1602H powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN (TH35) w szafie sterowniczej (zgodnie z ogólnymi zasadami montażu aparatury modułowej). Podłączenie przewodów sygnałowych należy wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na prawidłowe zakończenie żył i moment dokręcania zacisków (do 0,5 Nm, jeśli podany w dokumentacji). Przekrój przewodów dobierz do prądu wejściowego (typowo 0,14–1,5 mm²).

FAQ

• Czy moduł obsługuje logikę ujemną czy dodatnią? Moduł BMXDDI1602H pracuje w logice ujemnej (sink). Oznacza to, że wejście jest aktywowane przez podanie potencjału masy (0 V) względem wspólnego plusa (+24 V). Jest kompatybilny z czujnikami typu NPN oraz wyjściami przekaźników w konfiguracji otwarty kolektor.
• Jakie napięcie zasilania jest wymagane? Moduł wymaga napięcia zasilania 24 VDC (stałego). Należy zapewnić stabilne źródło o odpowiedniej wydajności prądowej – szczegóły w karcie katalogowej.
• Ile wejść ma moduł i czy można je konfigurować? Moduł wyposażony jest w 16 wejść cyfrowych. Nie podlegają one konfiguracji – każde wejście pracuje w trybie binarnym z logiką ujemną. Wszystkie wejścia mają wspólny potencjał dla grupy.
