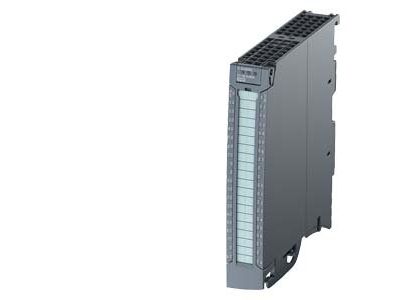

Moduł wejść binarnych SIMATIC S7-1500 | 6ES7521-1BL10-0AA0 Siemens

Alternatywny kod produktu: 6ES75211BL100AA0

Opis i Kluczowe Cechy

Moduł wejść binarnych SIMATIC S7-1500 o indeksie 6ES7521-1BL10-0AA0 to cyfrowy moduł wejściowy DI 32x24 V DC BA, przeznaczony do stosowania w systemach sterowania Siemens. Dysponuje 32 kanałami zgrupowanymi w blokach po 16, co ułatwia okablowanie i diagnostykę. Typowe opóźnienie wejścia wynoszące 3,2 ms zapewnia szybką reakcję na zmiany stanów sygnałów. Dzięki zgodności z typem wejścia 3 (IEC 61131) moduł jest odporny na zakłócenia przemysłowe. Dostarczany wraz z fabrycznie wciśniętym złączem frontowym Push-in, co skraca czas montażu.

• 32 wejścia cyfrowe 24 V DC: Umożliwiają podłączenie dużej liczby czujników, przycisków i przełączników, co pozwala rozbudować system sterowania bez konieczności stosowania dodatkowych modułów.
• Grupy po 16 kanałów: Ułatwiają segregację sygnałów i przyspieszają identyfikację usterek w trakcie rozruchu i eksploatacji.
• Opóźnienie wejścia typ. 3,2 ms: Gwarantuje szybkie wykrywanie stanów przejściowych, co jest kluczowe w aplikacjach wymagających krótkiego czasu reakcji.
• Typ wejścia 3 (IEC 61131): Zapewnia odporność na napięcia zakłóceń oraz stabilną detekcję sygnałów nawet w trudnym środowisku przemysłowym.
• Złącze frontowe Push-in: Eliminuje konieczność skręcania przewodów, przyspiesza montaż i zmniejsza ryzyko pomyłek przy podłączaniu.

Zgodność z Normami

Moduł spełnia wymagania normy IEC 61131 dla typu wejścia 3. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w systemach automatyki zgodnych z dyrektywami europejskimi. Stopień ochrony IP20 zapewnia pracę w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.

Zastosowanie

Moduł wejść binarnych SIMATIC S7-1500 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne zbieranie sygnałów binarnych z czujników i elementów wykonawczych. Sprawdza się w nowych instalacjach oraz modernizacjach istniejących systemów automatyki.

• Sterowanie odbiornikami – odbieranie sygnałów z przycisków, przełączników granicznych i czujników zbliżeniowych w maszynach i liniach produkcyjnych.
• Impulsy do styczników/przekaźników/PLC – podawanie stanów logicznych do sterownika centralnego w celu realizacji złożonych sekwencji sterowania.
• Sygnalizacja stanów – monitorowanie sygnałów alarmowych, sygnalizatorów świetlnych i dźwiękowych w procesach przemysłowych.
• Automatyka budynkowa – obsługa czujników obecności, kontaktronów i paneli sterowniczych w systemach BMS.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Moduł montuje się na standardowej szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przewody należy podłączać do złącza Push-in zgodnie z dokumentacją techniczną producenta – nie wolno przekraczać maksymalnego przekroju przewodu podanego w danych katalogowych. Moment dokręcania (jeśli dotyczy elementów zaciskowych) należy utrzymywać zgodnie z instrukcją. Po podłączeniu sprawdź poprawność okablowania przed załączeniem napięcia.

FAQ

• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem i obcymi ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć ani zanurzenie – wymaga montażu wewnątrz obudowy rozdzielnicy.
• Czy moduł ma podświetlenie lub diody LED sygnalizacyjne? W danych technicznych nie podano informacji o diodach ani podświetleniu. Standardowo w modułach S7-1500 stan każdego kanału może być odczytywany programowo.
• Jakie jest opóźnienie wejścia? Typowe opóźnienie wejścia wynosi 3,2 ms – jest to czas od zmiany sygnału na wejściu do jego zarejestrowania przez moduł. Wartość ta może się różnić w zależności od konfiguracji i obciążenia.
