Moduł wejść binarnych dla SIMATIC ET 200SP El-Mod., F-DI 8x24VDC HF | 6ES7136-6BA01-0CA0 Siemens

Opis i Kluczowe Cechy

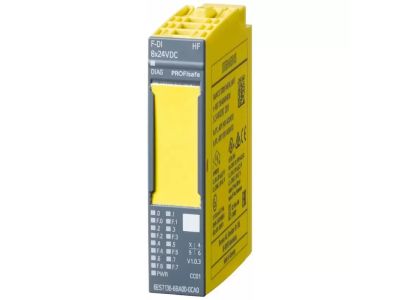

Moduł wejść binarnych SIMATIC ET 200SP F-DI 8x24VDC HF o numerze katalogowym 6ES7136-6BA01-0CA0 to zaawansowany komponent systemowy zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa funkcjonalnego w automatyce przemysłowej. Urządzenie oferuje 8 wejść cyfrowych typu Fail-Safe, pracujących pod napięciem znamionowym 24 V DC. Dzięki kompaktowej obudowie o szerokości zaledwie 15 mm, moduł pozwala na znaczną oszczędność miejsca w szafie sterowniczej, co jest kluczowe przy budowie nowoczesnych, gęsto upakowanych systemów sterowania.

• Wysoka wydajność (High Feature): Wersja HF zapewnia zaawansowaną diagnostykę oraz krótkie czasy reakcji, co przekłada się na zwiększoną dynamikę pracy systemów bezpieczeństwa.
• Funkcja Multi Hot Swapping: Umożliwia wymianę modułów w trakcie pracy systemu bez konieczności wyłączania zasilania, co minimalizuje przestoje produkcyjne.
• Skalowalność: Moduł jest częścią rozproszonego systemu I/O SIMATIC ET 200SP, co pozwala na elastyczną rozbudowę stacji o kolejne moduły sygnałowe, technologiczne czy komunikacyjne.
• Identyfikacja wizualna: System kodowania kolorystycznego styków oraz tabliczki identyfikacyjne ułatwiają montaż i serwisowanie, redukując ryzyko błędów łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i certyfikowany do pracy w najbardziej wymagających aplikacjach związanych z bezpieczeństwem ludzi i maszyn. Moduł spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa:

• SIL 3 (Safety Integrity Level 3): Zgodność z normą IEC 61508 gwarantuje najwyższy stopień nienaruszalności bezpieczeństwa dla systemów elektronicznych.
• PLe (Performance Level e): Zgodność z normą ISO 13849-1 potwierdza, że moduł może być stosowany w obwodach o najwyższym poziomie ryzyka, zapewniając maksymalną niezawodność funkcji bezpieczeństwa.
• Stopień ochrony IP20: Urządzenie jest przystosowane do montażu w obudowach i szafach sterowniczych chroniących przed dostępem do części niebezpiecznych.

Zastosowanie

Moduł F-DI 8x24VDC HF znajduje szerokie zastosowanie w gałęziach przemysłu, gdzie bezpieczeństwo procesowe jest priorytetem. Jest idealnym rozwiązaniem do monitorowania stanów urządzeń ochronnych, takich jak:

• Wyłączniki awaryjne (E-Stop) i przyciski bezpieczeństwa.
• Kurtyny świetlne oraz bariery optoelektroniczne.
• Wyłączniki krańcowe i rygle bezpieczeństwa na osłonach maszyn.
• Systemy detekcji obecności w strefach niebezpiecznych.

Dzięki integracji z systemem SIMATIC, moduł doskonale współpracuje ze sterownikami F-CPU, tworząc spójne środowisko TIA Portal (Totally Integrated Automation).

Wskazówki Montażowe

Instalacja modułu 6ES7136-6BA01-0CA0 powinna być przeprowadzona przez wykwalifikowany personel techniczny zgodnie z poniższymi wytycznymi:

• Montaż na szynie DIN: Moduł należy zatrzasnąć na odpowiedniej jednostce bazowej (BaseUnit) systemu ET 200SP zamontowanej na standardowej szynie profilowej TH35.
• Okablowanie: Należy stosować przewody o odpowiednim przekroju, dbając o poprawne dokręcenie zacisków lub pewne osadzenie w zaciskach typu Push-in, co gwarantuje stabilny styk elektryczny.
• Kodowanie mechaniczne: Przy pierwszym montażu modułu na BaseUnit następuje automatyczne kodowanie mechaniczne, co zapobiega wpięciu niewłaściwego typu modułu w to samo miejsce w przyszłości.
• Separacja obwodów: Należy zwrócić uwagę na odpowiednie odseparowanie obwodów bezpieczeństwa od obwodów standardowych zgodnie z dokumentacją projektową.

FAQ

• Czy moduł wspiera wymianę podczas pracy? Tak, dzięki funkcji hot swapping możliwa jest wymiana modułu bez przerywania pracy pozostałych elementów stacji ET 200SP.
• Jaka jednostka bazowa (BaseUnit) jest wymagana? Moduł wymaga odpowiedniej jednostki BaseUnit typu A0, która definiuje sposób podłączenia zasilania i sygnałów.
• Czy można go używać w standardowych aplikacjach (nie Safety)? Choć jest to moduł Fail-Safe, może on pracować w systemie ET 200SP, jednak jego głównym przeznaczeniem jest realizacja funkcji bezpieczeństwa SIL3/PLe.
