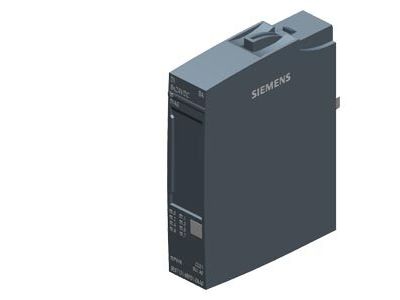

Moduł wejść binarnych, 8 wejść, 24VDC, basic, typ podstawki BU-A0, CC01, SIMATIC ET 200SP | 6ES7131-6BF01-0AA0 Siemens

Opis i Kluczowe Cechy

Moduł wejść binarnych SIMATIC ET 200SP o numerze katalogowym 6ES7131-6BF01-0AA0 to zaawansowany komponent systemu rozproszonych wejść/wyjść, zaprojektowany z myślą o maksymalnej oszczędności miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności przemysłowej. Urządzenie oferuje 8 wejść cyfrowych obsługujących napięcie znamionowe 24V DC, co pozwala na precyzyjne monitorowanie stanów logicznych z czujników oraz przycisków sterowniczych. Jako moduł klasy Basic, stanowi on optymalne kosztowo rozwiązanie dla standardowych aplikacji automatyki, gdzie kluczowa jest niezawodność marki Siemens.

• Wysoka gęstość upakowania: 8 kanałów wejściowych w kompaktowej obudowie o szerokości zaledwie 15 mm.
• Kompatybilność z podstawkami: Moduł współpracuje z jednostkami bazowymi typu BU-A0, co zapewnia elastyczność w doborze zacisków (np. z dodatkowymi zaciskami AUX).
• Kodowanie kolorystyczne CC01: Ułatwia szybką identyfikację modułu oraz przypisanych do niego przewodów, minimalizując ryzyko błędów podczas serwisu.
• Diagnostyka: Wbudowane diody LED sygnalizują stan każdego kanału oraz błędy zbiorcze modułu, co znacząco skraca czas przestojów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje jego bezpieczną pracę w trudnych warunkach środowiskowych. Moduł spełnia wymagania normy IEC 61131-2 dotyczącą sterowników programowalnych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem bezpośrednim, a wysoka odporność na zakłócenia elektromagnetyczne (EMC) pozwala na montaż w bezpośrednim sąsiedztwie falowników i styczników.

Zastosowanie

Moduł 6ES7131-6BF01-0AA0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania procesami. Jest idealnym wyborem do:

• Monitorowania stanów krańcówek i czujników zbliżeniowych w liniach produkcyjnych.
• Odbierania sygnałów z przycisków sterowniczych i przełączników na panelach operatorskich.
• Integracji z systemami bezpieczeństwa jako element zbierający informacje o stanie osłon (w aplikacjach nie-Safety).
• Budowy rozproszonych wysp I/O w architekturze PROFINET lub PROFIBUS przy użyciu modułów interfejsowych ET 200SP.

Wskazówki Montażowe

Instalacja modułu odbywa się w systemie zatrzaskowym na szynie DIN 35 mm. Przed montażem należy upewnić się, że wybrana podstawka BaseUnit (typ BU-A0) jest poprawnie osadzona. Moduł wspiera funkcję Hot-Swap, co w odpowiednich konfiguracjach pozwala na wymianę elementu pod napięciem bez przerywania pracy całej stacji. Podczas podłączania przewodów zaleca się stosowanie tulejek zaciskowych dla zapewnienia trwałego kontaktu elektrycznego. Należy zwrócić uwagę na kodowanie mechaniczne modułu, które zapobiega wpięciu niewłaściwego typu urządzenia w przygotowaną podstawkę.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Tak, moduł wymaga zasilania 24V DC dostarczanego poprzez odpowiednią podstawkę BaseUnit.
• Z jakimi sterownikami współpracuje ten moduł? Moduł jest częścią systemu ET 200SP i współpracuje ze sterownikami S7-1200, S7-1500 oraz innymi jednostkami nadrzędnymi obsługującymi standardy komunikacyjne Siemens.
• Jaki jest typ wejść w tym module? Są to wejścia typu P (sink), reagujące na podanie potencjału dodatniego 24V DC względem masy układu.
