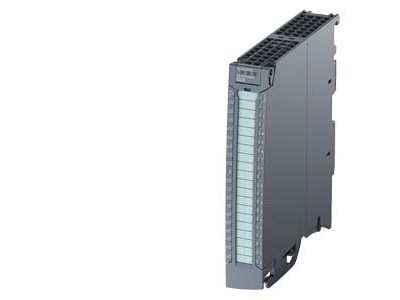

Moduł wejść binarnych 32 wyjścia SIMATIC S7-1500 (24V DC/0.5A) | 6ES7522-1BL10-0AA0 Siemens

Opis i Kluczowe Cechy

Moduł wyjść binarnych SIMATIC S7-1500 o numerze katalogowym 6ES7522-1BL10-0AA0 to zaawansowane rozwiązanie dedykowane dla systemów automatyki przemysłowej wymagających wysokiej gęstości upakowania sygnałów. Urządzenie oferuje aż 32 kanały wyjściowe, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Każde z wyjść operuje na napięciu znamionowym 24V DC przy prądzie obciążenia wynoszącym 0,5 A, co jest standardem w sterowaniu elementami wykonawczymi takimi jak styczniki, zawory elektromagnetyczne czy sygnalizatory.

• Wysoka gęstość kanałów: 32 wyjścia cyfrowe pogrupowane w 8-kanałowe sekcje, co ułatwia zarządzanie dystrybucją zasilania.
• Wydajność prądowa: Maksymalny prąd na grupę wynosi 4 A, co zapewnia stabilną pracę nawet przy pełnym obciążeniu wszystkich kanałów w grupie.
• Złącze frontowe Push-in: Dołączone do zestawu złącze pozwala na beznarzędziowe i szybkie okablowanie, co drastycznie skraca czas montażu i minimalizuje ryzyko błędów połączeniowych.
• Skalowalność: Jako część systemu ET 200MP, moduł charakteryzuje się krótkimi czasami cyklu magistrali, co przekłada się na błyskawiczną reakcję systemu na zmiany procesowe.

Zgodność z Normami

Bezpieczeństwo i niezawodność to priorytety w nowoczesnym przemyśle. Moduł 6ES7522-1BL10-0AA0 został zaprojektowany z myślą o integracji z systemami bezpieczeństwa. Wspiera on funkcję bezpiecznego wyłączania grup obciążeń (safety-oriented shutdown), co pozwala na osiągnięcie poziomu nienaruszalności bezpieczeństwa SIL2 zgodnie z normą EN IEC 62061:2021. Dodatkowo, urządzenie spełnia wymagania Kategorii 3 oraz Poziomu Zapewnienia Bezpieczeństwa PL d według normy EN ISO 13849-1:2015. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację wewnątrz obudów sterowniczych.

Zastosowanie

Dzięki swojej uniwersalności i wysokiej wydajności, moduł znajduje zastosowanie w szerokim spektrum gałęzi przemysłu:

• Budowa maszyn: Sterowanie rozbudowanymi układami wykonawczymi w maszynach pakujących i montażowych.
• Automatyka procesowa: Zarządzanie dużą ilością sygnałów binarnych w systemach dozowania i mieszania.
• Logistyka i transport: Obsługa systemów przenośników i sortowni, gdzie kluczowy jest krótki czas odpowiedzi.
• Integracja z ET 200MP: Idealny do rozproszonych systemów I/O, gdzie wymagana jest pełna kompatybilność z ekosystemem S7-1500.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie profilowej systemu S7-1500. Dzięki zastosowaniu złącza frontowego typu Push-in, instalator może wprowadzać przewody bezpośrednio do zacisków, co zapewnia trwałe i odporne na wstrząsy połączenie elektryczne. Należy pamiętać o zachowaniu odpowiedniego podziału na grupy (8 kanałów na grupę) oraz o nieprzekraczaniu sumarycznego prądu 4 A na każdą z grup zasilających. Moduł jest gotowy do pracy natychmiast po podłączeniu i konfiguracji w środowisku TIA Portal.

FAQ

• Czy złącze frontowe jest zawarte w zestawie? Tak, moduł jest dostarczany wraz z dedykowanym złączem frontowym typu Push-in, co eliminuje konieczność osobnego zamawiania tego komponentu.
• Jaki jest maksymalny prąd wyjściowy na jeden kanał? Każdy z 32 kanałów może być obciążony prądem do 0,5 A przy napięciu 24V DC.
• Czy moduł może być stosowany w obwodach bezpieczeństwa? Tak, moduł wspiera bezpieczne wyłączanie grup obciążeń do poziomu SIL2 / PL d, co pozwala na jego wykorzystanie w aplikacjach związanych z bezpieczeństwem funkcjonalnym maszyn.
• Jaki stopień ochrony posiada urządzenie? Moduł posiada stopień ochrony IP20 i jest przeznaczony do montażu w szafach sterowniczych chroniących przed bezpośrednim kontaktem i zanieczyszczeniami.
