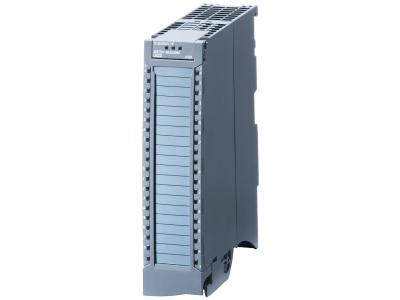

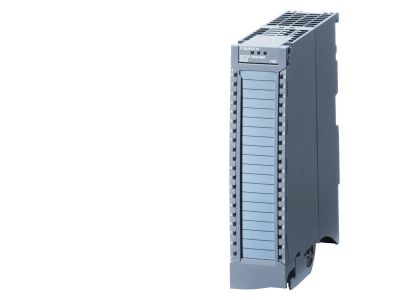

Moduł wejść binarnych, 32 wejść HF 24VDC, opóźnienie 0,05-20ms, SIMATIC S7-1500 | 6ES7521-1BL00-0AB0 Siemens

Opis i Kluczowe Cechy

Moduł wejść binarnych DI 32x24VDC HF (High Feature) o numerze katalogowym 6ES7521-1BL00-0AB0 to zaawansowany komponent systemu SIMATIC S7-1500, zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie oferuje 32 kanały wejściowe obsługujące napięcie znamionowe 24 V DC, co pozwala na monitorowanie szerokiej gamy czujników i styków bezpotencjałowych. Dzięki wysokiej gęstości upakowania sygnałów w obudowie o szerokości zaledwie 35 mm, moduł ten znacząco optymalizuje przestrzeń w szafie sterowniczej. Kluczowym wyróżnikiem wersji High Feature jest możliwość precyzyjnej parametryzacji opóźnienia wejściowego w zakresie od 0,05 ms do 20 ms. Pozwala to na skuteczną filtrację zakłóceń elektromagnetycznych lub błyskawiczną reakcję na szybkie sygnały procesowe. Moduł wspiera zaawansowane funkcje diagnostyczne, takie jak wykrywanie braku napięcia zasilającego oraz przerwania sprzętowe, co bezpośrednio przekłada się na skrócenie czasu przestojów i zwiększenie efektywności procesów technologicznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami jakościowymi firmy SIEMENS. Moduł spełnia wymagania normy IEC 61131-2 dotyczącą sterowników programowalnych, co gwarantuje jego niezawodność w trudnych warunkach przemysłowych. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej, oraz atesty cULus i FM, umożliwiające jego stosowanie na rynkach globalnych, w tym w Ameryce Północnej. Urządzenie charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne (EMC) oraz wytrzymałością mechaniczną na wibracje i wstrząsy, co jest kluczowe w środowisku ciężkiego przemysłu.

Zastosowanie

Moduł 6ES7521-1BL00-0AB0 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki, gdzie liczy się precyzja i szybkość przetwarzania danych. Jest idealnym rozwiązaniem dla linii montażowych w branży automotive, systemów sortowania w logistyce oraz zaawansowanych maszyn pakujących. Dzięki pełnej integracji ze środowiskiem Totally Integrated Automation (TIA Portal), moduł ten doskonale współpracuje z jednostkami centralnymi CPU S7-1500, umożliwiając łatwą konfigurację i szybkie uruchomienie systemu. Możliwość pracy w trybie izochronicznym sprawia, że jest on niezastąpiony w procesach wymagających ścisłej synchronizacji czasowej wejść z cyklem pracy sterownika.

Wskazówki Montażowe

Instalacja modułu odbywa się na dedykowanej szynie profilowej systemu S7-1500. Do wykonania połączeń elektrycznych niezbędny jest 40-pinowy konektor przedni (front connector), który należy zamówić osobno. Podczas okablowania zaleca się stosowanie przewodów o przekroju znamionowym dostosowanym do obciążenia, zazwyczaj od 0,25 mm² do 1,5 mm². Przekrój znamionowy wynoszący 1,5 mm² zapewnia optymalną stabilność mechaniczną połączenia w zaciskach śrubowych lub typu push-in. Należy zwrócić szczególną uwagę na prawidłowe podłączenie napięcia zasilającego 24 V DC do odpowiednich zacisków modułu oraz zapewnienie ciągłości ekranowania w przypadku pracy w środowisku o wysokim poziomie zakłóceń. Moduł wspiera wymianę typu 'hot-swapping' w odpowiednich konfiguracjach stacji rozproszonych ET 200MP, co ułatwia serwisowanie bez konieczności całkowitego wyłączania systemu.

FAQ

• Czy moduł 6ES7521-1BL00-0AB0 zawiera konektor przedni w zestawie? Nie, 40-pinowy konektor przedni należy dokupić oddzielnie jako akcesorium.
• Jaki jest stopień ochrony tego modułu? Moduł posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do montażu wewnątrz obudów lub szaf sterowniczych chroniących przed pyłem i wilgocią.
• Czy można regulować czas filtracji dla każdego wejścia z osobna? Tak, parametryzacja opóźnienia wejściowego (0,05-20ms) odbywa się na poziomie konfiguracji sprzętowej w oprogramowaniu TIA Portal.
• Czy moduł obsługuje przerwania diagnostyczne? Tak, wersja High Feature oferuje rozbudowaną diagnostykę, w tym monitorowanie napięcia zasilania i zgłaszanie błędów do procesora CPU.
