Moduł wejść binarnych 16wejść, 24VDC, SIMATIC ET 200SP | 6ES7132-6BH01-0BA0 Siemens

Opis i Kluczowe Cechy

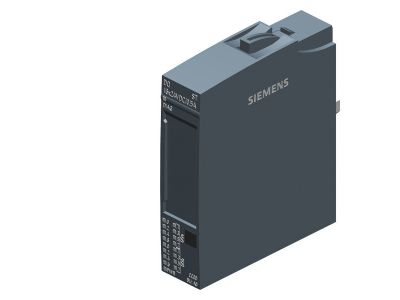

Moduł wejść binarnych SIMATIC ET 200SP o numerze katalogowym 6ES7132-6BH01-0BA0 to zaawansowane rozwiązanie w dziedzinie rozproszonych systemów automatyki. Urządzenie oferuje 16 kanałów wejściowych obsługujących standardowe napięcie 24 V DC, co pozwala na monitorowanie szerokiej gamy sygnałów procesowych pochodzących z czujników, przycisków czy łączników krańcowych. Dzięki wysokiej gęstości upakowania kanałów w kompaktowej obudowie, moduł ten znacząco redukuje przestrzeń zajmowaną na szynie montażowej w szafie sterowniczej.

• Wysoka skalowalność: System ET 200SP umożliwia elastyczną rozbudowę do 64 modułów wejść/wyjść, co pozwala na precyzyjne dostosowanie architektury systemu do wymagań konkretnej maszyny lub linii produkcyjnej.
• Integracja PROFINET: Pełna kompatybilność z modułami interfejsu zapewnia błyskawiczną komunikację z centralnym sterownikiem PLC, minimalizując opóźnienia w przesyłaniu danych procesowych.
• Napięcie znamionowe 24 V DC: Wykorzystanie standardowego napięcia sterowniczego gwarantuje pełną interoperacyjność z większością komponentów automatyki przemysłowej dostępnych na rynku.
• Diagnostyka i bezpieczeństwo: Moduł wspiera zaawansowane funkcje diagnostyczne, co skraca czas przestojów poprzez szybką identyfikację stanów pracy poszczególnych wejść.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co potwierdzają liczne certyfikaty. Moduł spełnia wymagania normy IEC 61131-2 dotyczącą sterowników programowalnych oraz posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Urządzenie jest również przystosowane do pracy w trudnych warunkach środowiskowych, co jest kluczowe dla aplikacji w przemyśle ciężkim i energetyce.

Zastosowanie

Moduł 6ES7132-6BH01-0BA0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania, gdzie liczy się niezawodność i szybkość reakcji. Idealnie sprawdza się w:

• Budowie maszyn: Jako element rozproszonych wysp I/O montowanych bezpośrednio na maszynie, co redukuje koszty okablowania.
• Automatyce procesowej: Do zbierania sygnałów z rozproszonych obiektów technologicznych w zakładach chemicznych czy spożywczych.
• Systemach logistycznych: W sterowaniu przenośnikami, sorterami oraz systemami magazynowymi, gdzie wymagana jest duża liczba wejść cyfrowych w ograniczonej przestrzeni.
• Modernizacji (Retrofit): Dzięki kompaktowym wymiarom moduł jest doskonałym wyborem przy modernizacji starych szaf sterowniczych, gdzie wolne miejsce jest na wagę złota.

Wskazówki Montażowe

Instalacja modułu SIMATIC ET 200SP powinna być przeprowadzona przez wykwalifikowany personel techniczny. Moduł montuje się na standardowej szynie DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Moduł wymaga zastosowania odpowiedniej jednostki bazowej (BaseUnit), która definiuje sposób podłączenia przewodów oraz separację potencjałów. System połączeń typu Push-in pozwala na szybki montaż przewodów bez użycia narzędzi, co znacząco przyspiesza prefabrykację szaf. Należy pamiętać o konieczności zakończenia stacji modułem terminatora (server module), który zamyka magistralę komunikacyjną i jest niezbędny do poprawnej pracy całego węzła ET 200SP.

FAQ

• Czy moduł wymaga osobnego zasilania dla każdego wejścia? Nie, zasilanie wejść jest realizowane poprzez magistralę napięciową wbudowaną w jednostki bazowe BaseUnit, co upraszcza strukturę okablowania.
• Ile modułów mogę podłączyć do jednego interfejsu komunikacyjnego? System SIMATIC ET 200SP pozwala na podłączenie do 64 modułów rozszerzeń do jednego modułu interfejsu, zależnie od konfiguracji i obciążenia komunikacyjnego.
• Czy moduł 6ES7132-6BH01-0BA0 jest kompatybilny ze starszymi systemami ET 200S? Nie, system ET 200SP jest nowszą generacją i posiada inną konstrukcję mechaniczną oraz elektryczną niż system ET 200S.
• Jaki jest stopień ochrony tego modułu? Moduł posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do montażu w obudowach lub szafach sterowniczych chroniących przed bezpośrednim kontaktem i zanieczyszczeniami.
