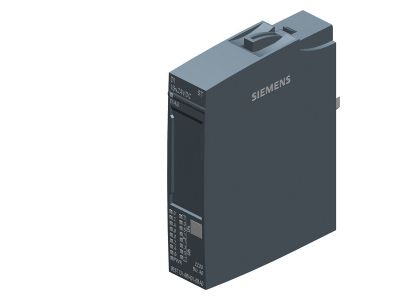

Moduł wejść binarnych 16wejść, 24VDC, SIMATIC ET 200SP | 6ES7131-6BH01-0BA0 Siemens

Opis i Kluczowe Cechy

Moduł wejść binarnych SIMATIC ET 200SP o numerze katalogowym 6ES7131-6BH01-0BA0 to zaawansowany komponent rozproszonego systemu wejść/wyjść firmy Siemens. Urządzenie oferuje 16 kanałów wejściowych przystosowanych do napięcia znamionowego 24V DC, co pozwala na gęstą zabudowę sygnałów w szafie sterowniczej przy zachowaniu minimalnej szerokości modułu. Dzięki technologii Push-in, podłączenie przewodów jest szybkie i nie wymaga użycia specjalistycznych narzędzi, co znacząco redukuje czas prefabrykacji rozdzielnic. Moduł charakteryzuje się wysoką skalowalnością, umożliwiając precyzyjne dopasowanie liczby wejść do wymagań konkretnej aplikacji przemysłowej.

• Wysoka gęstość upakowania: 16 wejść binarnych w kompaktowej obudowie typu BU (BaseUnit).
• Napięcie znamionowe: Standardowe 24V DC, kompatybilne z większością czujników przemysłowych.
• Diagnostyka: Zaawansowane funkcje monitorowania stanu kanałów oraz błędów zasilania.
• Elastyczność: Możliwość wymiany modułu podczas pracy (Hot Swapping) przy zachowaniu ciągłości pracy pozostałych elementów systemu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach środowiskowych. Moduł spełnia wymagania normy IEC 61131-2 dotyczącą sterowników programowalnych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczną eksploatację wewnątrz obudów sterowniczych, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

System SIMATIC ET 200SP znajduje szerokie zastosowanie w nowoczesnych układach automatyki procesowej i maszynowej. Moduł 16-kanałowy jest idealnym rozwiązaniem w miejscach, gdzie wymagane jest monitorowanie dużej liczby sygnałów dwustanowych, takich jak:

• Monitorowanie stanów krańcówek i czujników zbliżeniowych w liniach produkcyjnych.
• Odczyt sygnałów z przycisków sterowniczych i przełączników na panelach operatora.
• Integracja rozproszonych sygnałów obiektowych w systemach sterowania opartych o sieć PROFINET.
• Systemy logistyczne i transportowe wymagające szybkiej reakcji na zmiany stanów wejściowych.

Wskazówki Montażowe

Montaż modułu odbywa się na standardowej szynie montażowej DIN (TH35). Przed instalacją należy upewnić się, że dobrano odpowiednią jednostkę bazową (BaseUnit), która definiuje sposób zasilania oraz typ zacisków. Przewody o przekroju dostosowanym do zacisków Push-in powinny być odizolowane na odpowiednią długość, aby zapewnić pewny styk elektryczny. Należy pamiętać o zainstalowaniu modułu terminatora na końcu magistrali ET 200SP, co jest niezbędne do poprawnej komunikacji z modułem interfejsu (Interface Module). Podczas konfiguracji w środowisku TIA Portal należy zwrócić uwagę na poprawny dobór numeru katalogowego 6ES7131-6BH01-0BA0 w konfiguracji sprzętowej.

FAQ

• Czy moduł wymaga osobnego zasilania? Tak, moduł zasilany jest poprzez jednostkę bazową (BaseUnit) z magistrali zasilającej 24V DC.
• Czy można wymieniać moduł pod napięciem? Tak, system ET 200SP wspiera funkcję Hot Swapping, co pozwala na wymianę modułu bez konieczności wyłączania całego sterownika.
• Jaki typ BaseUnit jest wymagany? Moduł współpracuje z jednostkami bazowymi typu A0, które oferują odpowiednią liczbę zacisków dla 16 wejść.
• Czy moduł posiada wbudowaną diagnostykę? Tak, diody LED na froncie obudowy sygnalizują stan każdego wejścia oraz ewentualne błędy zbiorcze modułu.
