Moduł wejść binarnych, 16 wejść HIGH FEATURE 24VDC, opóźnienie 0,05-20m, SIMATIC S7-1500 | 6ES7521-1BH00-0AB0 Siemens

Opis i Kluczowe Cechy

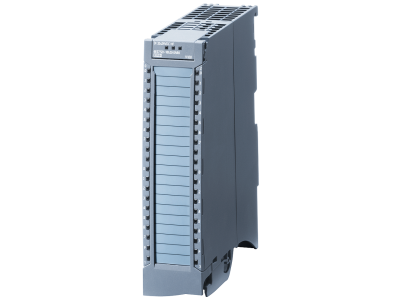

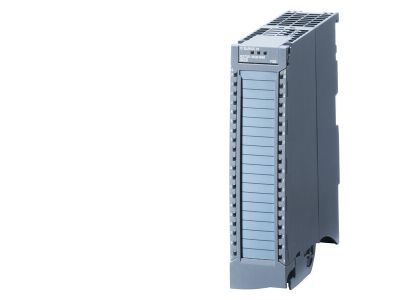

Moduł wejść binarnych SIMATIC S7-1500 o numerze katalogowym 6ES7521-1BH00-0AB0 to zaawansowany komponent typu High Feature (HF), zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie oferuje 16 kanałów wejściowych dla sygnałów stałoprądowych o napięciu znamionowym 24 V DC. Kluczowym wyróżnikiem wersji High Feature jest możliwość precyzyjnej konfiguracji parametrów wejściowych, w tym programowalnego opóźnienia wejścia w szerokim zakresie od 0,05 ms do 20 ms. Pozwala to na skuteczną filtrację zakłóceń oraz optymalizację czasu reakcji systemu sterowania w zależności od charakterystyki podłączonych czujników.

• Wysoka gęstość upakowania: 16 kanałów w kompaktowej obudowie pozwala na oszczędność miejsca w szafie sterowniczej.
• Diagnostyka i parametryzacja: Moduł wspiera zaawansowane funkcje diagnostyczne, informując o błędach zasilania czy przerwaniu przewodu, co znacząco skraca czas przestojów.
• Integracja z TIA Portal: Pełna kompatybilność ze środowiskiem Totally Integrated Automation umożliwia szybką konfigurację i przejrzysty podgląd stanu wejść.
• Izolacja galwaniczna: Zapewnia bezpieczeństwo jednostki centralnej CPU oraz pozostałych modułów poprzez skuteczne oddzielenie obwodów sygnałowych od wewnętrznej magistrali komunikacyjnej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w automatyce przemysłowej. Moduł spełnia wymagania normy IEC 61131-2, co gwarantuje pełną kompatybilność z systemami sterowania programowalnego. Posiada certyfikację CE, dopuszczającą go do obrotu na rynku europejskim, oraz certyfikaty UL i cULus, potwierdzające bezpieczeństwo użytkowania w instalacjach na rynkach Ameryki Północnej. Urządzenie charakteryzuje się wysoką odpornością na zakłócenia elektromagnetyczne (EMC) oraz wibracje, co jest kluczowe w trudnych warunkach hal produkcyjnych.

Zastosowanie

Moduł 6ES7521-1BH00-0AB0 znajduje zastosowanie wszędzie tam, gdzie liczy się precyzja i niezawodność odczytu stanów logicznych. Jest idealnym rozwiązaniem dla:

• Szybkich linii pakujących: Dzięki niskiemu opóźnieniu wejścia (0,05 ms) moduł precyzyjnie rejestruje sygnały z czujników optycznych i indukcyjnych przy wysokich prędkościach przesuwu.
• Przemysłu motoryzacyjnego: Gdzie wymagana jest pełna diagnostyka i integracja w ramach rozproszonych systemów sterowania.
• Budowy maszyn (OEM): Pozwala na standaryzację rozwiązań dzięki szerokim możliwościom parametryzacji każdego kanału z osobna.
• Systemów monitoringu procesów: Gdzie 16 wejść binarnych pozwala na zbieranie informacji o stanach krańcówek, przycisków sterowniczych oraz sygnałów statusowych z innych urządzeń.

Wskazówki Montażowe

Montaż modułu odbywa się na dedykowanej szynie montażowej systemu S7-1500. Przed przystąpieniem do prac należy upewnić się, że zasilanie systemowe jest wyłączone. Moduł wymaga zastosowania 40-pinowej listwy przedniej (front connector), którą należy zamawiać osobno. Podczas okablowania zaleca się stosowanie przewodów o odpowiednim przekroju, co zapewnia stabilny styk i minimalizuje spadki napięć. Dzięki funkcji mechanicznego kodowania listwy przedniej, unikamy ryzyka pomyłkowego podłączenia niewłaściwego napięcia przy wymianie serwisowej modułu. Po zamontowaniu, konfiguracja urządzenia odbywa się w środowisku TIA Portal, gdzie definiujemy czasy filtracji dla poszczególnych grup wejść.

FAQ

• Czy moduł wymaga zewnętrznego zasilania 24V DC? Tak, do poprawnej pracy wejść binarnych oraz zasilania elektroniki modułu niezbędne jest doprowadzenie napięcia 24V DC do listwy przedniej.
• Jaka jest różnica między wersją High Feature a Standard? Wersja High Feature (HF) oferuje rozszerzoną diagnostykę, większą elastyczność w ustawianiu czasów opóźnień wejść oraz wyższą precyzję przetwarzania sygnałów.
• Czy mogę podłączyć czujniki 2-przewodowe? Tak, moduł wspiera podłączenie typowych czujników zbliżeniowych 2-przewodowych zgodnie z charakterystyką wejść typu 3 wg IEC 61131.
