Moduł wejść analogowych SIMATIC ET 200SP, AI 4XU/I 2-WIRE STANDARD, PACKING UNIT | 6ES7134-6HD01-0BA1 Siemens

Opis i Kluczowe Cechy

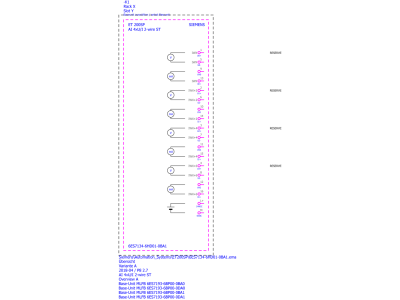

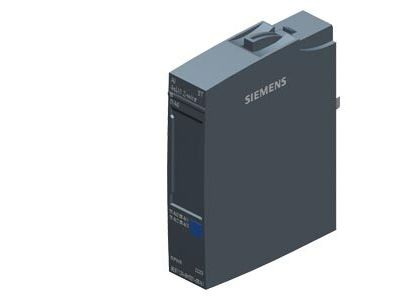

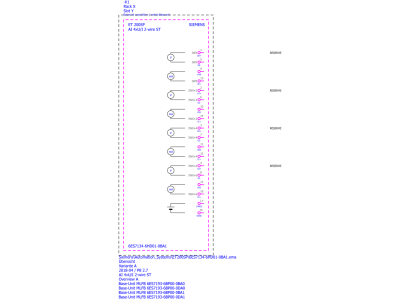

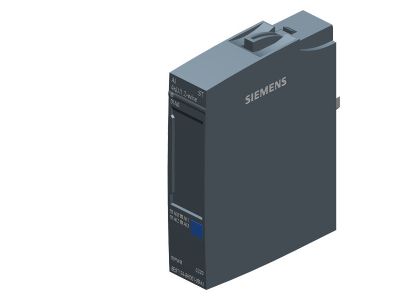

Moduł wejść analogowych SIMATIC ET 200SP o numerze katalogowym 6ES7134-6HD01-0BA1 to zaawansowane rozwiązanie dedykowane do precyzyjnego pomiaru sygnałów w systemach rozproszonych wejść/wyjść. Urządzenie oferuje 4 kanały wejściowe, które mogą pracować w trybie pomiaru napięcia (U) lub prądu (I) w konfiguracji 2-przewodowej (2-wire). Dzięki wysokiej rozdzielczości wynoszącej 16 bitów, moduł zapewnia wyjątkową szczegółowość przetwarzania danych analogowych na postać cyfrową, co jest kluczowe w procesach wymagających wysokiej precyzji sterowania.

• Wysoka dokładność: Błąd podstawowy na poziomie +/- 0,3% gwarantuje rzetelność odczytów w wymagających warunkach przemysłowych.
• Diagnostyka modułu: Zintegrowane funkcje diagnostyczne pozwalają na szybką identyfikację błędów, co minimalizuje przestoje linii produkcyjnej.
• Kompaktowa budowa: System ET 200SP charakteryzuje się oszczędnością miejsca w szafie sterowniczej, umożliwiając montaż w kompaktowych skrzynkach sterowniczych.
• Kodowanie kolorystyczne: Zastosowanie kodu koloru CC03 ułatwia identyfikację modułu i przypisanie odpowiednich zacisków na podstawce BaseUnit.
• Funkcja Hot Swapping: Możliwość wymiany modułu podczas pracy systemu (pod napięciem) bez przerywania pracy pozostałych komponentów stacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. System ET 200SP jest w pełni skalowalny i może być stosowany w aplikacjach bezpieczeństwa (fail-safe) aż do poziomu SIL 3 / PLe, o ile zostanie zintegrowany z odpowiednimi modułami bezpieczeństwa. Zgodność z normami EMC zapewnia stabilną pracę w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.

Zastosowanie

Moduł AI 4XU/I 2-WIRE STANDARD znajduje szerokie zastosowanie w automatyce procesowej oraz budowie maszyn. Jest idealnym wyborem do monitorowania parametrów takich jak ciśnienie, temperatura (poprzez przetworniki), przepływ czy poziom cieczy, gdzie sygnały są przesyłane w standardzie prądowym lub napięciowym. Dzięki obsłudze MultiFieldbus i współpracy z interfejsem IM155-6MF, moduł może pracować w różnych sieciach Ethernet, co czyni go uniwersalnym komponentem w nowoczesnych fabrykach realizujących koncepcję Industry 4.0.

Wskazówki Montażowe

Montaż modułu 6ES7134-6HD01-0BA1 jest intuicyjny i szybki dzięki systemowi wtykowemu. Należy pamiętać o następujących aspektach technicznych:

• Kompatybilność BaseUnit: Moduł pasuje do podstawek typu A0 oraz A1 (BU-TYPE A0, A1), co pozwala na elastyczne dopasowanie do schematu zasilania stacji.
• Kodowanie kolorami: Należy używać płytek kodujących CC03 w celu zapewnienia poprawnego przypisania sygnałów do zacisków.
• Etykietowanie: Zaleca się stosowanie dedykowanych płytek identyfikacyjnych oraz pasków etykietujących Siemens, co znacząco ułatwia późniejszy serwis i diagnostykę wewnątrz szafy.
• Szyna DIN: Cała stacja ET 200SP montowana jest na standardowej szynie montażowej TH35, co zapewnia stabilność mechaniczną.

FAQ

1. Czy moduł obsługuje pomiar prądu w układzie 4-przewodowym?
Prezentowany model jest zoptymalizowany pod kątem konfiguracji 2-przewodowej (2-wire). W przypadku konieczności obsługi innych konfiguracji, należy zweryfikować kompatybilność z wybraną podstawką BaseUnit lub wybrać dedykowany moduł 4-przewodowy.

2. Co oznacza rozdzielczość 16-bitowa w tym module?
Rozdzielczość 16-bitowa oznacza, że sygnał analogowy jest dzielony na 65 536 poziomów kwantyzacji. Pozwala to na wykrycie nawet bardzo małych zmian wartości mierzonej, co przekłada się na większą precyzję regulacji w pętli sprzężenia zwrotnego.

3. Czy moduł wymaga specjalnego oprogramowania do konfiguracji?
Konfiguracja odbywa się w środowisku TIA Portal, co zapewnia pełną integrację z pozostałymi komponentami automatyki Siemens i pozwala na łatwe wykorzystanie danych diagnostycznych w programie PLC.
