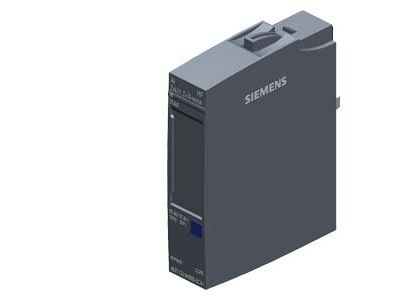

Moduł wejść analogowych ET 200SP, 2 wejścia napięciowe/prądowe | 6ES7134-6HB00-0CA1 Siemens

Opis i Kluczowe Cechy

Moduł wejść analogowych SIMATIC ET 200SP o numerze katalogowym 6ES7134-6HB00-0CA1 to zaawansowane rozwiązanie klasy High Feature, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie oferuje dwa kanały wejściowe, które mogą pracować w trybie napięciowym lub prądowym, obsługując konfiguracje 2- oraz 4-przewodowe. Dzięki wysokiej rozdzielczości przetwarzania wynoszącej 16 bitów, moduł zapewnia wyjątkową precyzję pomiarową na poziomie +/-0.1%, co jest kluczowe w procesach wymagających ścisłej kontroli parametrów fizycznych.

• Wysoka rozdzielczość: Przetwarzanie 16-bitowe pozwala na wykrywanie nawet najmniejszych zmian sygnału analogowego.
• Diagnostyka kanałowa: Zaawansowane funkcje diagnostyczne umożliwiają szybką identyfikację błędów na poziomie konkretnego kanału, co minimalizuje czasy przestojów.
• Funkcja Hot Swapping: Możliwość wymiany modułu podczas pracy systemu bez konieczności wyłączania zasilania całej stacji.
• Kompaktowa budowa: Szerokość modułu została zoptymalizowana pod kątem oszczędności miejsca w szafie sterowniczej.
• Kodowanie kolorystyczne: Zastosowanie kodu koloru CC05 ułatwia identyfikację i zapobiega błędom podczas montażu okablowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Moduł posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem oraz ochronę przed obcymi ciałami stałymi o średnicy 12,5 mm i większej. System ET 200SP spełnia rygorystyczne normy kompatybilności elektromagnetycznej (EMC) oraz posiada certyfikaty dopuszczające go do pracy w trudnych warunkach przemysłowych. W ramach ekosystemu SIMATIC, moduł wspiera integrację z systemami bezpieczeństwa do poziomu SIL 3 / PLe w odpowiednich konfiguracjach fail-safe.

Zastosowanie

Moduł 6ES7134-6HB00-0CA1 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki rozproszonej. Jest idealnym wyborem dla branż takich jak przemysł chemiczny, spożywczy, energetyka oraz budowa maszyn. Dzięki obsłudze pomiarów 2- i 4-przewodowych, moduł doskonale współpracuje z różnorodnymi czujnikami ciśnienia, temperatury, przepływu oraz przetwornikami poziomu. Możliwość pracy w systemach MultiFieldbus (PROFINET, EtherNet/IP, Modbus TCP) sprawia, że jest to komponent niezwykle uniwersalny, pozwalający na elastyczne projektowanie architektury sterowania.

Wskazówki Montażowe

Montaż modułu odbywa się na dedykowanych jednostkach bazowych (BaseUnit) typu A0 lub A1, co zapewnia stabilne połączenie elektryczne i mechaniczne. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Montaż na szynie DIN: Moduł należy zatrzasnąć na jednostce bazowej zamontowanej na standardowej szynie TH35.
• Okablowanie: Dzięki technologii push-in, podłączenie przewodów nie wymaga użycia specjalistycznych narzędzi, co znacząco przyspiesza prace instalacyjne.
• Identyfikacja: Zaleca się stosowanie opcjonalnych płytek znakujących oraz pasków etykietujących dla zapewnienia przejrzystości w szafie sterowniczej.
• Zasilanie: Należy upewnić się, że jednostka bazowa jest poprawnie zasilona, a parametry napięcia są zgodne ze specyfikacją systemu ET 200SP.

FAQ

1. Czy moduł wspiera wymianę podczas pracy (Hot Swapping)?
Tak, system SIMATIC ET 200SP wspiera funkcję multi hot swapping, co pozwala na wymianę modułu bez przerywania pracy pozostałych elementów stacji.

2. Jakie jednostki bazowe są kompatybilne z tym modułem?
Moduł 6ES7134-6HB00-0CA1 jest przeznaczony do montażu na jednostkach BaseUnit typu A0 oraz A1.

3. Jaka jest dokładność pomiarowa tego urządzenia?
Urządzenie charakteryzuje się bardzo wysoką dokładnością bazową wynoszącą +/-0.1%, co klasyfikuje je w grupie modułów High Feature.

4. Czy moduł posiada wbudowaną diagnostykę?
Tak, moduł oferuje pełną diagnostykę kanałową, informując o takich zdarzeniach jak przerwanie przewodu czy zwarcie.
