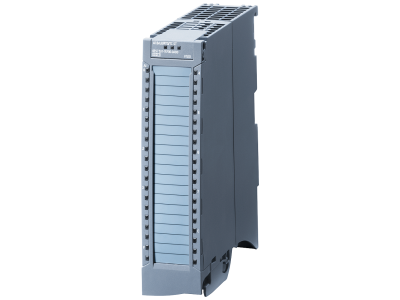

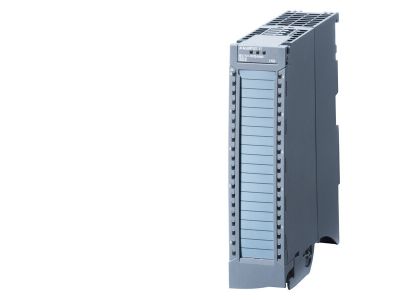

Moduł wejść analogowych 8 wejść napięciowych/prądowych/RTD/TC, SIMATIC S7-1500 | 6ES7531-7KF00-0AB0 Siemens

Opis i Kluczowe Cechy

Moduł wejść analogowych SIMATIC S7-1500 o numerze katalogowym 6ES7531-7KF00-0AB0 to zaawansowane rozwiązanie dedykowane do precyzyjnego pomiaru sygnałów procesowych w systemach automatyki przemysłowej. Urządzenie oferuje 8 kanałów wejściowych, które charakteryzują się wyjątkową elastycznością konfiguracji. Każde z wejść może zostać niezależnie sparametryzowane do obsługi sygnałów napięciowych, prądowych, a także bezpośredniego podłączenia czujników rezystancyjnych (RTD) oraz termopar (TC).

• Wszechstronność pomiarowa: Obsługa szerokiego spektrum sygnałów analogowych eliminuje konieczność stosowania wielu różnych modułów, co znacząco redukuje koszty magazynowe i upraszcza projektowanie układu sterowania.
• Integracja z TIA Portal: Pełna kompatybilność ze środowiskiem Totally Integrated Automation pozwala na szybką konfigurację sprzętową, intuicyjne mapowanie zmiennych oraz zaawansowaną diagnostykę online.
• Wysoka rozdzielczość: Przetwarzanie sygnałów z wysoką precyzją bitową gwarantuje dokładne odwzorowanie parametrów fizycznych w systemie cyfrowym, co jest kluczowe w procesach wymagających ścisłej kontroli temperatury czy ciśnienia.
• Diagnostyka i bezpieczeństwo: Moduł posiada wbudowane funkcje monitorowania przerwania pętli prądowej, zwarcia oraz przekroczenia zakresów pomiarowych, co zwiększa niezawodność całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co potwierdzają liczne certyfikaty. Moduł spełnia wymagania normy EN 61131-2 dotyczącą sterowników programowalnych, co gwarantuje stabilną pracę w trudnych warunkach elektromagnetycznych. Posiada oznaczenie CE oraz certyfikację cULus, umożliwiającą bezpieczne stosowanie na rynkach globalnych. Urządzenie jest również zgodne z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w komunikacji z innymi komponentami szafy sterowniczej.

Zastosowanie

Moduł 6ES7531-7KF00-0AB0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania, gdzie wymagana jest wysoka gęstość upakowania sygnałów oraz precyzja. Idealnie sprawdza się w:

• Przemyśle chemicznym i petrochemicznym: Do monitorowania temperatury reaktorów za pomocą termopar i czujników RTD.
• Gospodarce wodno-ściekowej: Przy pomiarach poziomu, przepływu i ciśnienia za pomocą przetworników prądowych 4-20 mA.
• Budowie maszyn (OEM): Gdzie kompaktowa budowa systemu S7-1500 pozwala na oszczędność miejsca w panelu operatorskim.
• Systemach HVAC: Do precyzyjnej regulacji parametrów środowiskowych w dużych obiektach przemysłowych.

Wskazówki Montażowe

Montaż modułu odbywa się na dedykowanej szynie montażowej systemu S7-1500. Przed przystąpieniem do prac należy upewnić się, że zasilanie systemu jest odłączone. Moduł łączy się z jednostką centralną (CPU) lub modułem interfejsu (IM) za pomocą tylnej magistrali U-connector, która zapewnia szybką wymianę danych i zasilanie elektroniki modułu. Podczas okablowania zaleca się stosowanie przewodów ekranowanych dla sygnałów analogowych, aby zminimalizować wpływ zakłóceń zewnętrznych. Ekran kabla powinien być uziemiony przy użyciu dedykowanych elementów montażowych dostarczanych przez producenta. Należy zwrócić uwagę na poprawną polaryzację przy podłączaniu termopar oraz zachowanie odpowiednich momentów dokręcania zacisków śrubowych lub stosowanie złączy typu Push-in.

FAQ

• Czy moduł wymaga oddzielnego złącza przedniego? Tak, do podłączenia okablowania obiektowego niezbędne jest złącze przednie (Front Connector), które należy zamówić osobno.
• Czy mogę mieszać różne typy sygnałów na jednym module? Tak, każde z 8 wejść może być skonfigurowane indywidualnie (np. kanał 0 jako 4-20mA, a kanał 1 jako termopara typu K).
• Jaka jest maksymalna liczba wejść obsługiwanych przez ten moduł? Moduł obsługuje 8 kanałów wejściowych analogowych.
• Czy moduł wspiera diagnostykę przerwania przewodu? Tak, funkcja ta jest dostępna i może być aktywowana w konfiguracji sprzętowej w TIA Portal dla odpowiednich zakresów sygnałowych.
