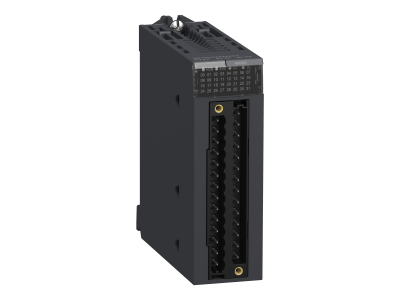

Moduł wejść analogowych, 8 kanałów nie isolowane | BMXAMI0800 Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść analogowych oznaczony symbolem BMXAMI0800 to urządzenie przeznaczone do odbierania i przetwarzania sygnałów analogowych w systemach automatyki. Wyposażony w 8 kanałów pomiarowych, umożliwia jednoczesną rejestrację wielu wielkości fizycznych, co pozwala na efektywne zagęszczenie funkcji w szafie sterowniczej. Brak izolacji galwanicznej między kanałami oznacza, że wszystkie wejścia dzielą wspólną masę – istotne przy projektowaniu układów pomiarowych.

• 8 kanałów analogowych: możliwość podłączenia wielu czujników (temperatury, ciśnienia, poziomu) do jednego modułu, co oszczędza miejsce i koszty instalacji.
• Brak izolacji kanałów: rozwiązanie odpowiednie dla systemów, w których sygnały pochodzą z elementów o wspólnej masie, upraszczające okablowanie.
• Współpraca z typowymi sygnałami: akceptuje standardowe zakresy napięciowe (np. 0–10 V) i prądowe (np. 4–20 mA) w zależności od konfiguracji systemu.
• Kompaktowa konstrukcja: montaż na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej, zgodnie z przyjętymi standardami zabudowy.
• Przeznaczenie do automatyki: dedykowany do pracy z programowalnymi sterownikami PLC oraz innymi urządzeniami sterującymi.

Zgodność z Normami

Moduł BMXAMI0800 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Szczegółowe normy techniczne (np. zakresy sygnałów, dopuszczalne napięcia) należy odczytać z dokumentacji technicznej producenta.

Zastosowanie

Moduł wejść analogowych BMXAMI0800 znajduje zastosowanie wszędzie tam, gdzie konieczna jest rejestracja i przekazywanie sygnałów ciągłych do systemu nadrzędnego. Idealnie sprawdza się w instalacjach automatyki przemysłowej i budynkowej.

• Monitorowanie temperatury, ciśnienia, wilgotności w procesach technologicznych.
• Odczyt sygnałów z czujników poziomu, przepływu lub siły w instalacjach wodno-kanalizacyjnych i HVAC.
• Zbieranie danych analogowych do sterowników PLC w celu realizacji algorytmów regulacji PID.
• Integracja z systemami BMS (Building Management Systems) do zarządzania energią i komfortem.

Wskazówki Montażowe

Montaż i podłączenie modułu BMXAMI0800 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania szafy sterowniczej. Moduł przeznaczony jest do montażu na szynie TH35 (DIN). Podczas podłączania przewodów sygnałowych należy stosować się do wskazań producenta dotyczących przekroju żył, momentu dokręcania zacisków oraz separacji torów pomiarowych od torów zasilania. W przypadku braku izolacji kanałów szczególną uwagę trzeba zwrócić na uziemienie wspólnej masy.

FAQ

• Czy moduł BMXAMI0800 obsługuje sygnały prądowe i napięciowe? Tak – w zależności od konfiguracji systemu i programowalnego sterownika, moduł może współpracować z typowymi sygnałami 0–10 V lub 4–20 mA. Dokładne parametry należy sprawdzić w dokumentacji technicznej.
• Co oznacza brak izolacji kanałów? Oznacza to, że wszystkie wejścia mają wspólny biegun masy (GND). Należy to uwzględnić przy projektowaniu układu pomiarowego, aby uniknąć pętli mas i zakłóceń. W systemach z czujnikami izolowanymi konieczna jest dodatkowa ocena kompatybilności.
• Jaki jest stopień ochrony modułu? Producent nie podaje w dostępnych danych konkretnej klasy IP. Standardowo dla urządzeń montowanych w rozdzielnicach przyjmuje się IP20 – wymagana jest ochrona przed dotknięciem w normalnej pracy.
