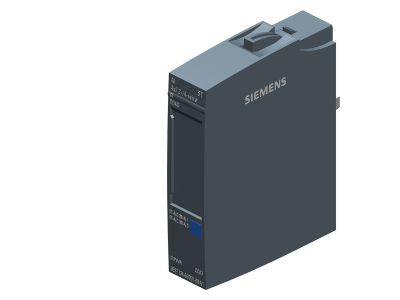

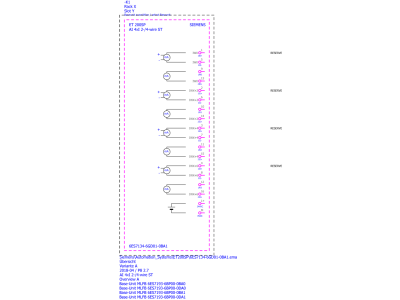

Moduł wejść analogowych, 4AI standard (2/4-przwodowe), SIMATIC ET 200SP | 6ES7134-6GD01-0BA1 Siemens

Opis i Kluczowe Cechy

Moduł wejść analogowych SIMATIC ET 200SP o numerze katalogowym 6ES7134-6GD01-0BA1 to zaawansowane rozwiązanie dedykowane do precyzyjnego pomiaru prądu w systemach automatyki przemysłowej. Urządzenie oferuje cztery kanały wejściowe (4AI), które mogą pracować w konfiguracji 2-przewodowej lub 4-przewodowej, co zapewnia wyjątkową elastyczność przy podłączaniu różnorodnych czujników i przetworników pomiarowych. Dzięki wysokiej rozdzielczości wynoszącej 16 bitów, moduł gwarantuje niezwykle dokładne odwzorowanie sygnałów analogowych, co jest kluczowe w procesach wymagających rygorystycznej kontroli parametrów.

• Wysoka precyzja: Dokładność pomiaru na poziomie +/- 0,3% pozwala na minimalizację błędów procesowych.
• Diagnostyka modułu: Zintegrowane funkcje diagnostyczne umożliwiają szybką identyfikację usterek, co skraca czas przestojów serwisowych.
• Funkcja Hot Swapping: Możliwość wymiany modułu podczas pracy systemu (pod napięciem) bez przerywania komunikacji z pozostałymi komponentami stacji.
• Kompaktowa budowa: Szerokość modułu została zoptymalizowana pod kątem oszczędności miejsca w szafie sterowniczej, zachowując stopień ochrony IP20.
• Kodowanie kolorystyczne: Zastosowanie kodu koloru CC03 ułatwia identyfikację i zapobiega błędom podczas montażu okablowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi firmy Siemens. Moduł jest w pełni kompatybilny z systemem rozproszonych wejść/wyjść SIMATIC ET 200SP, co potwierdzają liczne certyfikaty dopuszczające go do pracy w trudnych warunkach przemysłowych. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz posiada atesty bezpieczeństwa niezbędne w nowoczesnych instalacjach automatyki. System ET 200SP wspiera również aplikacje bezpieczeństwa do poziomu SIL 3 / PLe przy zastosowaniu odpowiednich modułów fail-safe w tej samej konfiguracji.

Zastosowanie

Moduł AI 4xI 2-/4-wire Standard znajduje szerokie zastosowanie w gałęziach przemysłu, gdzie niezbędny jest ciągły monitoring parametrów fizycznych zamienianych na sygnał prądowy. Idealnie sprawdza się w:

• Monitoringu procesów chemicznych: Pomiar przepływu, ciśnienia i poziomu cieczy za pomocą przetworników prądowych.
• Systemach HVAC: Integracja z czujnikami jakości powietrza i temperatury pracującymi w pętli prądowej.
• Gospodarce wodno-ściekowej: Precyzyjne sterowanie pompami na podstawie odczytów z sond hydrostatycznych.
• Budowie maszyn: Zbieranie danych z czujników siły nacisku lub tensometrów z wyjściem analogowym.

Wskazówki Montażowe

Montaż modułu 6ES7134-6GD01-0BA1 jest intuicyjny dzięki systemowi BaseUnit (BU). Urządzenie pasuje do jednostek bazowych typu A0 oraz A1. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Dobór BaseUnit: Upewnij się, że wybrana jednostka bazowa odpowiada schematowi zasilania i potencjałów Twojej stacji.
• Okablowanie: Dzięki zaciskom typu Push-in, montaż przewodów nie wymaga użycia specjalistycznych narzędzi, co znacząco przyspiesza prace elektroinstalacyjne.
• Etykietowanie: Zaleca się stosowanie opcjonalnych płytek identyfikacyjnych oraz pasków etykietujących dla zachowania przejrzystości w szafie sterowniczej.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną systemu ET 200SP, aby zapewnić optymalne odprowadzanie ciepła przy stopniu ochrony IP20.

FAQ

1. Czy moduł obsługuje pomiar napięciowy?
Nie, model 6ES7134-6GD01-0BA1 jest dedykowany wyłącznie do pomiarów prądowych (I) w konfiguracji 2- i 4-przewodowej.

2. Co oznacza rozdzielczość 16-bitowa w praktyce?
Oznacza to, że sygnał wejściowy jest dzielony na 65 536 poziomów, co pozwala na wykrycie nawet bardzo małych zmian w mierzonym prądzie, zapewniając wysoką czułość systemu sterowania.

3. Czy mogę wymienić moduł bez wyłączania zasilania sterownika PLC?
Tak, system SIMATIC ET 200SP wspiera funkcję Multi Hot Swapping, co pozwala na wymianę modułu w trakcie pracy stacji, pod warunkiem zachowania procedur bezpieczeństwa.

4. Jakie jednostki bazowe są kompatybilne z tym modułem?
Moduł jest kompatybilny z jednostkami BaseUnit typu A0 oraz A1, co pozwala na elastyczne zarządzanie potencjałami wewnątrz stacji.
