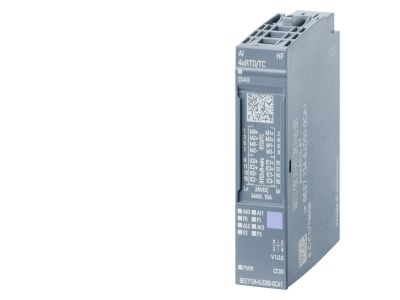

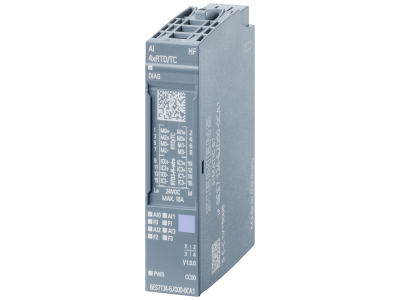

Moduł wejść analogowych, 4 wejścia RTD/TC, 16-bitów (+/-0,1%), SIMATIC ET 200SP | 6ES7134-6JD00-0CA1 Siemens

Opis i Kluczowe Cechy

Moduł wejść analogowych SIMATIC ET 200SP o numerze katalogowym 6ES7134-6JD00-0CA1 to zaawansowany komponent rozproszonego systemu sterowania, zaprojektowany z myślą o precyzyjnym pomiarze temperatury oraz niskich napięć. Urządzenie oferuje 4 kanały wejściowe, które mogą być skonfigurowane do obsługi czujników rezystancyjnych (RTD) lub termopar (TC). Dzięki zastosowaniu 16-bitowej rozdzielczości przetwarzania sygnału, moduł gwarantuje wyjątkową dokładność na poziomie +/-0,1%, co jest kluczowe w procesach wymagających rygorystycznej kontroli termicznej.

• Wysoka rozdzielczość: 16-bitowe przetwarzanie pozwala na wykrywanie minimalnych zmian mierzonych wartości procesowych.
• Wszechstronność pomiarowa: Obsługa szerokiej gamy czujników temperatury oraz pomiarów napięciowych w jednym module.

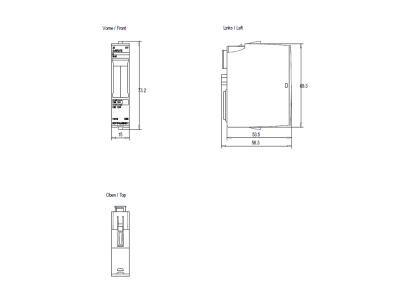

• Kompaktowa budowa: Szerokość modułu wynosząca zaledwie 15 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.
• Diagnostyka: Zaawansowane funkcje diagnostyczne informują o błędach takich jak przerwanie przewodu czy przekroczenie zakresu pomiarowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi, co zapewnia jego niezawodność w trudnych warunkach środowiskowych. Moduł spełnia wymagania normy PN-EN 61131-2 dotyczącą sterowników programowalnych. Posiada certyfikację CE oraz dopuszczenia morskie i przeciwwybuchowe (zależnie od konfiguracji systemu), co umożliwia jego stosowanie w aplikacjach o podwyższonym rygorze bezpieczeństwa. Stopień ochrony IP20 wymusza montaż w obudowie zapewniającej odpowiednią osłonę przed pyłem i wilgocią.

Zastosowanie

Moduł SIMATIC ET 200SP znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej. Jest idealnym rozwiązaniem dla branży chemicznej, spożywczej oraz energetycznej, gdzie precyzyjny pomiar temperatury w reaktorach, piecach czy układach chłodzenia decyduje o jakości produktu końcowego. Dzięki integracji z siecią PROFINET poprzez moduł interfejsu, dane z czujników RTD i TC są przesyłane w czasie rzeczywistym do jednostki centralnej PLC, co pozwala na szybką reakcję algorytmów regulacji PID.

Wskazówki Montażowe

Instalacja modułu 6ES7134-6JD00-0CA1 odbywa się na standardowej szynie montażowej DIN (TH35). Przed montażem należy upewnić się, że wybrana podstawka (BaseUnit) jest kompatybilna z typem modułu (kodowanie barwne i mechaniczne). Podczas podłączania przewodów należy zwrócić uwagę na odpowiednie ekranowanie kabli sygnałowych, aby zminimalizować wpływ zakłóceń elektromagnetycznych na precyzję pomiaru 16-bitowego. Zaleca się stosowanie dedykowanych zacisków ekranujących systemu ET 200SP. Moduł wspiera wymianę podczas pracy (Hot-Swapping), co pozwala na serwisowanie systemu bez konieczności wyłączania całej stacji.

FAQ

• Czy moduł wymaga zewnętrznego zasilania? Moduł jest zasilany poprzez magistralę tylną z odpowiedniej podstawki BaseUnit, która dostarcza napięcie 24V DC do elektroniki modułu.
• Jakie czujniki RTD są obsługiwane? Moduł obsługuje najpopularniejsze czujniki, takie jak Pt100, Pt1000 oraz Ni100, zapewniając ich linearyzację programową.
• Czy można mieszać wejścia RTD i TC na jednym module? Tak, konfiguracja każdego z 4 kanałów odbywa się niezależnie w środowisku TIA Portal, co pozwala na elastyczne dopasowanie do potrzeb aplikacji.
