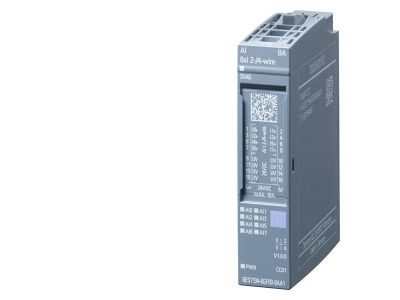

Moduł wejść analogowych 200SP AI 8XI 2, SIMATIC ET | 6ES7134-6GF00-0AA1 Siemens

Opis i Kluczowe Cechy

Moduł wejść analogowych SIMATIC ET 200SP AI 8xI 2-/4-wire o numerze katalogowym 6ES7134-6GF00-0AA1 to zaawansowany komponent rozproszonego systemu wejść/wyjść, zaprojektowany z myślą o maksymalnej wydajności i oszczędności miejsca w szafie sterowniczej. Urządzenie umożliwia precyzyjny pomiar sygnałów prądowych z ośmiu niezależnych kanałów, co czyni go idealnym rozwiązaniem dla rozbudowanych aplikacji przemysłowych. Dzięki obsłudze konfiguracji 2- oraz 4-przewodowej, moduł zapewnia elastyczność w doborze czujników i przetworników pomiarowych.

• Wysoka gęstość upakowania: 8 kanałów analogowych w kompaktowej obudowie pozwala na optymalizację przestrzeni montażowej na szynie DIN.
• Skalowalność systemu: Jako część rodziny ET 200SP, moduł współpracuje z jednostkami interfejsu komunikującymi się przez sieć PROFINET, obsługując do 64 modułów w jednej stacji.
• Diagnostyka i bezpieczeństwo: Zintegrowane funkcje diagnostyczne pozwalają na szybkie wykrywanie błędów, takich jak przerwanie przewodu czy zwarcie, co minimalizuje czasy przestojów.
• Elastyczność podłączenia: Możliwość pracy w trybie 2-wire (zasilanie z pętli) oraz 4-wire (zewnętrzne zasilanie przetwornika).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach środowiskowych. Moduł spełnia wymagania normy EN 61131-2 dotyczącą sterowników programowalnych oraz posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. System SIMATIC ET 200SP jest również przystosowany do pracy w strefach zagrożonych wybuchem (zgodnie z ATEX/IECEx dla wybranych konfiguracji), co rozszerza jego spektrum zastosowań o przemysł chemiczny i petrochemiczny.

Zastosowanie

Moduł 6ES7134-6GF00-0AA1 znajduje szerokie zastosowanie w systemach automatyki procesowej i dyskretnej. Jest niezastąpiony wszędzie tam, gdzie wymagany jest precyzyjny monitoring parametrów fizycznych zamienionych na sygnał prądowy (np. 4-20 mA). Typowe obszary wdrożeń obejmują:

• Monitoring procesów: Pomiar ciśnienia, przepływu oraz poziomu cieczy w zbiornikach.
• Przemysł spożywczy: Kontrola parametrów środowiskowych w liniach produkcyjnych.
• Gospodarka wodno-ściekowa: Integracja z rozproszonymi przepompowniami i systemami uzdatniania wody.
• Automatyka budynkowa: Zarządzanie systemami HVAC poprzez zbieranie danych z czujników jakości powietrza i temperatury.

Wskazówki Montażowe

Instalacja modułu powinna odbywać się na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do prac należy upewnić się, że zasilanie systemu jest odłączone. Moduł montuje się na odpowiedniej jednostce bazowej (BaseUnit), która definiuje sposób podłączenia elektrycznego oraz zapewnia ciągłość magistrali komunikacyjnej. Podczas okablowania należy zwrócić szczególną uwagę na:

• Moment dokręcania: W przypadku stosowania zacisków śrubowych, należy zachować parametry określone przez producenta BaseUnit, aby zapewnić trwały styk elektryczny.
• Ekranowanie: Dla sygnałów analogowych zaleca się stosowanie przewodów ekranowanych oraz prawidłowe uziemienie ekranu na dedykowanych elementach montażowych systemu ET 200SP, co eliminuje wpływ zakłóceń elektromagnetycznych.
• Kodowanie kolorystyczne: Wykorzystanie jasnych oznaczeń na BaseUnit ułatwia identyfikację kanałów i zapobiega błędom podczas krosowania sygnałów.

FAQ

• Czy moduł wymaga osobnego zasilania? Moduł pobiera zasilanie z magistrali systemowej poprzez BaseUnit, jednak pętle prądowe w konfiguracji 4-przewodowej mogą wymagać zewnętrznego źródła zasilania dla przetworników.
• Jaka jest maksymalna liczba modułów w jednej stacji? System SIMATIC ET 200SP pozwala na podłączenie do 64 modułów wejść/wyjść do jednego modułu interfejsu.
• Czy moduł wspiera wymianę podczas pracy (Hot-Swapping)? Tak, system ET 200SP umożliwia wymianę modułów pod napięciem, co znacznie ułatwia serwisowanie bez konieczności zatrzymywania całego procesu.
