Moduł wejść analogowych 200SP AI 2XU, SIMATIC ET | 6ES7134-6FB00-0BA1 Siemens

Alternatywny kod produktu: 6ES71346FB000BA1

Opis i Kluczowe Cechy

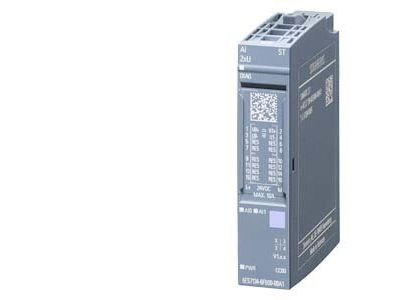

Moduł wejść analogowych 6ES7134-6FB00-0BA1 firmy Siemens to komponent rozproszonego systemu wejść/wyjść SIMATIC ET 200SP. Urządzenie umożliwia podłączenie dwóch kanałów analogowych napięciowych (2XU), co pozwala na precyzyjne odczytywanie sygnałów procesowych i przekazywanie ich do centralnego sterownika przez sieć PROFINET. Montowany na szynie montażowej, moduł stanowi skalowalny elementelastycznej architektury automatyki – w połączeniu z modułem interfejsu oraz terminatorem może obsłużyć do 64 modułów peryferyjnych.

• 2 kanały wejściowe analogowe (2XU): Umożliwiają bezpośrednie podłączenie czujników o sygnale napięciowym, co upraszcza okablowanie i redukuje potrzebę stosowania dodatkowych przetworników.
• Integracja przez PROFINET: Szybka i niezawodna komunikacja z centralnym sterownikiem, zapewniająca krótkie czasy odpowiedzi dla wymagających aplikacji.
• Skalowalność do 64 modułów: System ET 200SP pozwala na rozbudowę liczby wejść/wyjść w miarę potrzeb, co czyni go idealnym do projektów o zmiennej skali.
• Montaż na szynie montażowej: Łatwa i szybka instalacja w szafie sterowniczej bez konieczności stosowania dodatkowych listew lub uchwytów.
• Moduł terminatora zapewnia poprawne zakończenie szyny: Gwarantuje stabilną komunikację między modułami wewnątrz systemu.

Zgodność z Normami

Moduł jest zgodny z europejskimi normami oraz standardami DIN obowiązującymi dla systemów automatyki przemysłowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Wszystkie komponenty SIMATIC ET 200SP projektowane są w oparciu o wytyczne IEC dotyczące przemysłowych systemów sterowania.

Zastosowanie

Moduł wejść analogowych 2XU znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne odczytywanie sygnałów napięciowych (np. z czujników temperatury, ciśnienia, położenia) w rozproszonej strukturze sterowania. Dzięki komunikacji PROFINET idealnie nadaje się do

• systemów sterowania procesami ciągłymi (chemia, przemysł spożywczy, farmacja)
• linii produkcyjnych z dużą liczbą czujników analogowych
• automatyki budynkowej i systemów HVAC wymagających pomiarów analogowych
• modernizacji istniejących instalacji – jako rozszerzenie możliwości pomiarowych centralnego sterownika

Wskazówki Montażowe

Montaż i demontaż modułu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego systemu. Moduł przeznaczony jest do zamontowania na szynie montażowej (TH35 / DIN) w szafie sterowniczej. Połączenia przewodów sygnałowych wykonać zgodnie z dokumentacją techniczną producenta, zachowując odpowiednie momenty dokręcania śrub. Przekrój przewodów należy dobrać do spodziewanego obciążenia (zalecane od 0,25 do 1,5 mm²). Nie wolno przekraczać maksymalnej liczby modułów w szynie (do 64 w tym systemie).

FAQ

• Czy moduł posiada wbudowane podświetlenie lub diody LED sygnalizacyjne? Moduł nie posiada własnego podświetlenia; stan pracy sygnalizowany jest przez diody LED na module interfejsu oraz przez oprogramowanie sterownika.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnej wartości IP. Standardowo w systemach ET 200SP moduły są przeznaczone do montażu w szafie sterowniczej o odpowiednim stopniu ochrony (np. IP54 i wyższym).
• Czy można podłączyć czujniki prądowe (4-20 mA) do tego modułu? Nie, moduł jest przeznaczony wyłącznie do sygnałów napięciowych (2XU – prawdopodobnie zakres np. 0-10 V). Do sygnałów prądowych należy użyć odpowiedniego modułu (2XI) z serii ET 200SP.
