Moduł wejść analogowych 1-IO do PM2X30 | METSEPM2KANLGIO11 Schneider Electric

Opis i Kluczowe Cechy

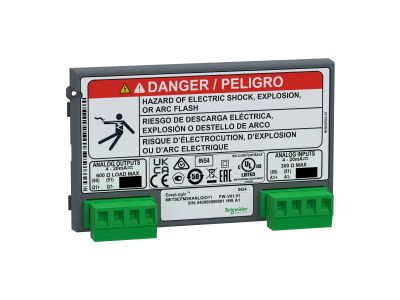

Moduł wejść analogowych 1-IO (symbol METSEPM2KANLGIO11) firmy Schneider Electric to opcjonalne rozszerzenie dla mierników EasyLogic PM2130 i PM2230. Dostarcza jedno wejście oraz jedno wyjście analogowe w standardzie 4–20 mA, co pozwala na integrację sygnałów z czujników przemysłowych oraz sterowanie urządzeniami wykonawczymi. Kompaktowa konstrukcja mocowana z tyłu miernika oszczędza miejsce w rozdzielnicy, a konfiguracja odbywa się intuicyjnie przez oprogramowanie ION Setup.

• 1 wejście analogowe 4–20 mA: umożliwia podłączenie czujników ciśnienia, temperatury lub poziomu, zapewniając precyzyjny odczyt sygnałów do systemu monitoringu.
• 1 wyjście analogowe 4–20 mA: może być przypisane do jednego z 40 parametrów chwilowych miernika (np. napięcie, prąd, moc), co pozwala na bezpośrednie sterowanie rejestratorami lub regulatorami.
• Kompatybilność z PM2130 i PM2230: gwarantuje łatwą rozbudowę istniejących układów pomiarowych bez wymiany głównego urządzenia.
• Konfiguracja przez oprogramowanie ION Setup: upraszcza parametryzację zakresów wejścia/wyjścia oraz wybór przypisanego parametru, redukując czas uruchomienia.
• Montaż bezpośredni z tyłu miernika: oszczędza miejsce w szafie sterowniczej i eliminuje potrzebę dodatkowych przewodów interfejsowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Mierniki EasyLogic PM2130/PM2230 oraz dedykowane moduły rozszerzeń spełniają wymagania standardów jakościowych Schneider Electric, co potwierdza ich niezawodność w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Moduł wejść analogowych 1-IO znajduje zastosowanie wszędzie tam, gdzie konieczne jest wprowadzenie sygnałów analogowych do systemu monitoringu lub przekazanie przetworzonej wartości do zewnętrznych urządzeń. Sprawdza się w instalacjach wymagających elastyczności i precyzji pomiaru.

• Monitorowanie temperatury, ciśnienia lub wilgotności poprzez podłączenie czujników 4–20 mA do wejścia analogowego.
• Przekazywanie wartości chwilowych (np. mocy czynnej) z miernika PM2130/PM2230 do rejestratora lub systemu BMS za pomocą wyjścia analogowego.
• Sterowanie siłownikami zaworów lub przepustnic w automatyce budynkowej, gdzie sygnał 4–20 mA jest standardem komunikacji.
• Rozbudowa istniejących układów pomiarowych o dodatkowe punkty pomiarowe bez wymiany miernika głównego – maksymalnie jeden moduł na miernik.

Wskazówki Montażowe

Moduł może być instalowany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie zasilania miernika. Moduł mocuje się z tyłu obudowy miernika PM2130/PM2230, wykorzystując dedykowane złącza. Podłączenie przewodów sygnałowych wykonaj zgodnie z instrukcją producenta, zwracając uwagę na prawidłową polaryzację i przekrój przewodów dostosowany do prądu w obwodzie (4–20 mA). Konfigurację wejścia/wyjścia przeprowadź za pomocą oprogramowania ION Setup po zamontowaniu modułu i przywróceniu napięcia.

FAQ

• Czy moduł można podłączyć do mierników innych niż PM2130/PM2230? Moduł został zaprojektowany wyłącznie dla mierników EasyLogic PM2130 i PM2230. Nie jest kompatybilny z innymi modelami Schneider Electric ani z urządzeniami innych producentów.
• Ile modułów można zainstalować w jednym mierniku? Mierniki PM2130 i PM2230 obsługują maksymalnie jeden moduł rozszerzenia wejść/wyjść. Nie ma możliwości dołożenia kolejnego modułu do tego samego urządzenia.
• Czy konfiguracja wejścia/wyjścia wymaga dodatkowego sprzętu? Do konfiguracji wystarczy komputer z oprogramowaniem ION Setup (darmowym) oraz kabel komunikacyjny do miernika. Sam moduł nie wymaga żadnych zewnętrznych narzędzi programujących – ustawienia są przechowywane w mierniku.
