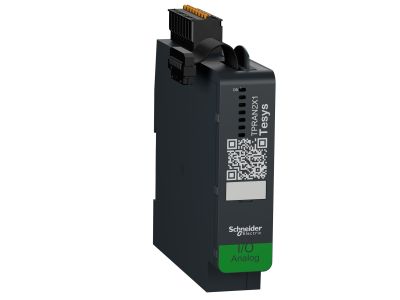

Moduł wej/wyj analogowych, TeSys Island | TPRAN2X1 Schneider Electric

Opis i Kluczowe Cechy

Moduł wejść i wyjść analogowych TPRAN2X1 to zaawansowany komponent systemu TeSys Island od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane z myślą o rozszerzeniu możliwości wyspy TPRBC o precyzyjne przetwarzanie sygnałów procesowych. Moduł oferuje dwa konfigurowalne wejścia analogowe oraz jedno wyjście analogowe, co pozwala na pełną integrację z zaawansowanymi funkcjami sterowania realizowanymi przez tzw. awatary TeSys. Dzięki uniwersalności wejść, użytkownik może monitorować szeroki zakres parametrów fizycznych, takich jak napięcie w zakresach -10/+10V oraz 0/+10V, natężenie prądu 0-20mA i 4-20mA, a także temperaturę przy użyciu czujników rezystancyjnych Ni, Pt oraz różnego typu termopar.

Kluczową cechą modułu jest jego wysoka odporność na zagrożenia cyfrowe, potwierdzona certyfikatem bezpieczeństwa cybernetycznego Achilles na poziomie 2. Zapewnia to stabilność pracy w nowoczesnych, połączonych sieciowo środowiskach przemysłowych. Wyjście analogowe modułu jest równie elastyczne, umożliwiając sterowanie urządzeniami zewnętrznymi sygnałem napięciowym lub prądowym, co czyni TPRAN2X1 wszechstronnym narzędziem w rękach inżyniera automatyka.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co gwarantuje bezpieczeństwo i niezawodność w aplikacjach globalnych. Moduł posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC oraz EAC. Dodatkowo, urządzenie wpisuje się w strategię zrównoważonego rozwoju Schneider Electric – posiada etykietę Green Premium, co oznacza pełną zgodność z dyrektywami RoHS oraz rozporządzeniem REACh, minimalizując wpływ na środowisko naturalne w całym cyklu życia produktu.

Zastosowanie

Moduł TPRAN2X1 znajduje zastosowanie w inteligentnych systemach zarządzania silnikami i procesami przemysłowymi. Jest idealnym rozwiązaniem do:

• Monitorowania parametrów procesowych w czasie rzeczywistym (ciśnienie, przepływ, temperatura).
• Integracji z systemami sterowania nadrzędnego poprzez wyspę TeSys Island.
• Realizacji zaawansowanych algorytmów sterowania opartych na awatarach funkcyjnych.
• Aplikacji wymagających precyzyjnego zadawania wartości analogowych do falowników lub zaworów regulacyjnych.

Wskazówki Montażowe

Montaż modułu TPRAN2X1 jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardowej szynie DIN (35 mm). Urządzenie należy montować w bezpośrednim sąsiedztwie innych modułów tworzących konfigurację TeSys Island, zapewniając poprawne połączenie z modułem komunikacyjnym TPRBC. Podczas instalacji należy zwrócić uwagę na:

• Prawidłowe ekranowanie przewodów sygnałowych w celu uniknięcia zakłóceń elektromagnetycznych.
• Zastosowanie odpowiednich przekrojów przewodów dla sygnałów prądowych i napięciowych.
• Zapewnienie odpowiedniej wentylacji wewnątrz szafy sterowniczej zgodnie z dokumentacją techniczną systemu TeSys Island.

FAQ

• Czy moduł obsługuje czujniki temperatury Pt100? Tak, wejścia analogowe mogą być skonfigurowane do pracy z czujnikami rezystancyjnymi typu Pt oraz Ni, a także z termoparami.
• Jakie jest przeznaczenie certyfikatu Achilles Level 2? Certyfikat ten potwierdza, że urządzenie posiada zaawansowane zabezpieczenia przed atakami cybernetycznymi, co jest kluczowe w dobie Przemysłu 4.0.
• Czy wyjście analogowe może pracować w trybie prądowym 4-20mA? Tak, wyjście jest w pełni konfigurowalne i obsługuje standardy 0-20mA oraz 4-20mA, a także tryby napięciowe.
