Moduł tłumiący TeSys warystor 110-250VAC | LA4DE2U Schneider Electric

Opis i Kluczowe Cechy

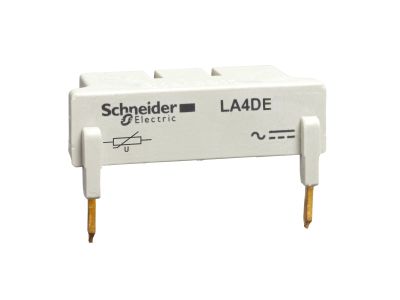

Moduł tłumiący TeSys LA4DE2U produkcji Schneider Electricder Electric to warystorowy element ochronny przeznaczony do współpracy z wybranymi stycznikami serii TeSys. Urządzenie zaprojektowano dla napięcia zasilania 110…250 V AC, co umożliwia skuteczne tłumienie przepięć w obwodach sterowniczych instalacji przemysłowych. Kompaktowa konstrukcja modułu ułatwia montaż bezpośrednio na styczniku, oszczędzając miejsce w szafie sterowniczej.

• Napięcie 110…250 V AC: szeroki zakres napięcia roboczego pozwala na stosowanie modułu w typowych instalacjach niskiego napięcia bez konieczności stosowania dodatkowych zasilaczy.
• Typ warystor: zapewnia skuteczne tłumienie przepięć indukowanych przy wyłączaniu cewek styczników, chroniąc elementy sterujące przed uszkodzeniem.
• Kompatybilność z serią TeSys: przeznaczony do styczników LC1D80…D95 (3P), LC1D40008…D80008 (4P) oraz LC1D80004 (4P) – gwarantuje idealne dopasowanie i łatwy montaż.
• Modułowa budowa: szybka instalacja bez dodatkowego okablowania, oszczędność czasu i miejsca w rozdzielnicy.

Zgodność z Normami

Moduł tłumiący LA4DE2U jest zgodny z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Producent zapewnia, że urządzenie spełnia wymagania dyrektyw obowiązujących dla aparatury modułowej w systemach sterowania.

Zastosowanie

Warystorowy moduł tłumiący LA4DE2U znajduje zastosowanie w instalacjach przemysłowych i automatyce budynkowej, gdzie wymagane jest zabezpieczenie układów sterowania przed przepięciami łączeniowymi. Rekomendowane scenariusze użycia:

• Ochrona cewek styczników TeSys przed przepięciami podczas wyłączania obwodów silnikowych.
• Poprawa niezawodności styczników w liniach produkcyjnych i maszynach z częstym przełączaniem.
• Integracja z układami PLC i sterownikami, gdzie istotne jest ograniczenie zakłóceń elektromagnetycznych.
• Modernizacja istniejących rozdzielnic – łatwa rozbudowa o modułową ochronę bez przebudowy okablowania.

Wskazówki Montażowe

Montaż modułu tłumiącego LA4DE2U może być wykonywany wyłącznie przez personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Moduł przeznaczony jest do montażu bezpośrednio na stycznikach TeSys zgodnie z instrukcją producenta – nie wymaga szyny TH35. Momenty dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną stycznika i obowiązującymi normami.

FAQ

• Jaki zakres napięcia zasilania ma moduł LA4DE2U? Moduł jest przystosowany do napięcia 110…250 V AC – pracuje w typowych obwodach sterowniczych napięcia przemiennego.
• Czy moduł jest podświetlany? Nie, moduł nie posiada podświetlenia – pełni wyłącznie funkcję tłumienia przepięć za pomocą warystora.
• Z którymi stycznikami TeSys mogę go stosować? Moduł jest kompatybilny z: LC1D80…D95 (3P), LC1D40008…D80008 (4P) oraz LC1D80004 (4P). Przed montażem należy sprawdzić zgodność z konkretnym modelem stycznika.
