Moduł tłumiący TeSys obwód RC 110-240VAC | LA4DA2U Schneider Electric

Opis i Kluczowe Cechy

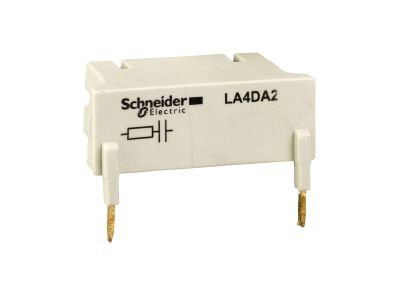

Moduł tłumiący Schneider Electric z serii TeSys, o numerze katalogowym LA4DA2U, to profesjonalne rozwiązanie zaprojektowane w celu ochrony obwodów sterowania przed negatywnymi skutkami przepięć łączeniowych. Urządzenie wykorzystuje zaawansowany układ RC (rezystor-kondensator), który jest dedykowany do pracy z napięciem przemiennym w szerokim zakresie od 110 V AC do 240 V AC. Głównym zadaniem modułu jest ograniczenie amplitudy szczytowej napięcia indukowanego podczas rozłączania cewki stycznika, co bezpośrednio przekłada się na wydłużenie żywotności styków pomocniczych sterujących cewką oraz ochronę czułych komponentów elektronicznych w systemie automatyki.

• Szeroki zakres napięcia: Obsługa napięć od 110 V do 240 V AC pozwala na uniwersalne zastosowanie w różnorodnych układach sterowania.
• Technologia RC: Skutecznie tłumi oscylacje o wysokiej częstotliwości, ograniczając przepięcia do bezpiecznego poziomu 3-krotności napięcia znamionowego.
• Kompaktowa budowa: Moduł został zaprojektowany tak, aby idealnie pasował do dedykowanych gniazd w stycznikach serii TeSys D, nie zajmując dodatkowego miejsca na szynie DIN.
• Ochrona styków: Redukcja łuku elektrycznego na elementach sterujących, co minimalizuje ryzyko ich przedwczesnego zużycia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami przemysłowymi Schneider Electric, co gwarantuje pełną kompatybilność z rodziną styczników TeSys. Moduł spełnia wymagania norm bezpieczeństwa dotyczących aparatury niskiego napięcia, co potwierdzają certyfikaty zgodności niezbędne w profesjonalnych instalacjach elektroenergetycznych. Zastosowanie oryginalnego modułu LA4DA2U zapewnia utrzymanie parametrów deklarowanych przez producenta dla całego zestawu łączeniowego.

Zastosowanie

Moduł tłumiący LA4DA2U jest przeznaczony do współpracy z konkretnymi modelami styczników Schneider Electric, co czyni go kluczowym elementem w systemach wymagających wysokiej niezawodności. Jest kompatybilny z następującymi seriami:

• Styczniki 4-biegunowe (4P): Modele od LC1D40008 do D80008 oraz od LC1D80004 do D115004.
• Styczniki 3-biegunowe (3P): Modele od LC1D80 do LC1D150.

Urządzenie znajduje zastosowanie w szafach sterowniczych, centrach sterowania silnikami (MCC) oraz w układach automatyki budynkowej i przemysłowej, gdzie występują częste operacje łączeniowe obciążeń indukcyjnych.

Wskazówki Montażowe

Instalacja modułu LA4DA2U jest intuicyjna i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prac montażowych. Moduł montuje się bezpośrednio na zaciskach cewki stycznika. Przed przystąpieniem do montażu należy upewnić się, że zasilanie obwodu sterowania jest odłączone. Należy zwrócić uwagę na prawidłowe osadzenie modułu w gniazdach stycznika, aby zapewnić stabilne połączenie elektryczne. Dzięki precyzyjnemu dopasowaniu do serii TeSys D, moduł nie koliduje z innymi akcesoriami, takimi jak styki pomocnicze czy blokady mechaniczne.

FAQ

• Czy moduł LA4DA2U wymaga dodatkowego zasilania? Nie, moduł jest elementem pasywnym i działa równolegle z cewką stycznika, wykorzystując napięcie sterujące podawane na cewkę.
• Jaka jest główna różnica między modułem RC a diodowym? Moduł RC (taki jak LA4DA2U) jest przeznaczony do obwodów prądu przemiennego (AC) i pozwala na szybkie wyłączenie stycznika przy jednoczesnym tłumieniu przepięć, podczas gdy moduły diodowe stosuje się głównie w obwodach DC.
• Czy mogę zastosować ten moduł do stycznika innej marki? Moduł LA4DA2U jest dedykowany wyłącznie do wymienionych serii styczników Schneider Electric TeSys D, co gwarantuje optymalne parametry tłumienia i dopasowanie mechaniczne.
