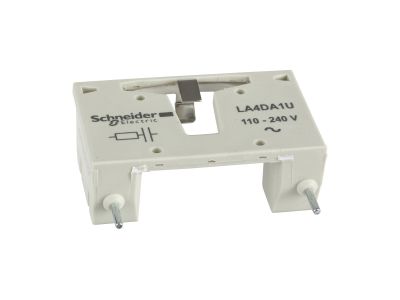

Moduł tłumiący TeSys obwód RC 110-240VAC | LA4DA1U Schneider Electric

Opis i Kluczowe Cechy

Moduł tłumiący LA4DA1U z gamy TeSys to element przeznaczony do tłumienia przepięć w obwodach prądu zmiennego o napięciu 110…240 VAC. Zintegrowany obwód RC ogranicza iskrzenie na stykach aparatury łączeniowej, co wydłuża jej żywotność i zwiększa niezawodność instalacji. Dzięki kompaktowej konstrukcji moduł montuje się bezpośrednio na cewkach styczników i przekaźników serii TeSys.

• Obwód RC (rezystor + kondensator): skutecznie tłumi przepięcia łączeniowe i redukuje iskrzenie styków, co minimalizuje zakłócenia elektromagnetyczne i chroni aparaturę.
• Napięcie zasilania 110…240 VAC: uniwersalny zakres napięć typowych instalacji przemysłowych i budynkowych, bez konieczności stosowania dodatkowych zasilaczy.
• Dedykowany do gamy TeSys: zapewnia pełną kompatybilność mechaniczną i elektryczną ze stycznikami oraz przekaźnikami serii TeSys (np. LC1D, CAD, CAF).
• Montaż beznarzędziowy: szybkie mocowanie na cewce modułu bez dodatkowych zacisków – oszczędność czasu instalacji.

Zgodność z Normami

Moduł tłumiący LA4DA1U jest zgodny z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł tłumiący RC stosuje się wszędzie tam, gdzie konieczne jest wyeliminowanie przepięć generowanych przy wyłączaniu cewek indukcyjnych. Znajduje zastosowanie w szafach sterowniczych, rozdzielnicach oraz układach automatyki przemysłowej i budynkowej.

• Tłumienie przepięć przy stycznikach i przekaźnikach w układach sterowania silnikami oraz odbiornikami trójfazowymi.
• Ochrona styków pomocniczych oraz układów PLC przed degradacją powodowaną iskrzeniem.
• Redukcja zakłóceń elektromagnetycznych (EMI) w instalacjach z częstym łączeniem cewek, np. w systemach HVAC, oświetlenia awaryjnego czy bram automatycznych.
• Zastosowanie w automatyce budynkowej do zabezpieczenia styków sterowników i przekaźników wykonawczych.

Wskazówki Montażowe

Montaż i demontaż modułu tłumiącego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Moduł przeznaczony jest do montażu na cewce stycznika/przekaźnika TeSys – nie wymaga szyny DIN. Należy upewnić się, że napięcie robocze obwodu mieści się w zakresie 110…240 VAC. W przypadku doboru przewodów należy kierować się prądem znamionowym cewki – zalecane przekroje zgodnie z dokumentacją producenta. Dokręcanie ewentualnych zacisków z momentem podanym w instrukcji LA4DA1U.

FAQ

• Do czego służy moduł tłumiący LA4DA1U? Moduł wyposażony w obwód RC (rezystor i kondensator) tłumi przepięcia indukcyjne powstające przy wyłączaniu cewek styczników i przekaźników, chroniąc styki i redukując zakłócenia.
• Jaki zakres napięcia obsługuje moduł? Moduł jest przystosowany do napięcia przemiennego 110…240 VAC. Nie należy stosować go w obwodach prądu stałego lub o napięciu spoza tego zakresu.
• Czy moduł wymaga montażu na szynie DIN? Nie – moduł LA4DA1U montuje się bezpośrednio na cewce stycznika lub przekaźnika z gamy TeSys (np. LC1D). Nie wymaga szyny montażowej ani dodatkowej obudowy.
