Moduł tłumiący TeSys diody 24-250VDC | LA4DC3U Schneider Electric

Opis i Kluczowe Cechy

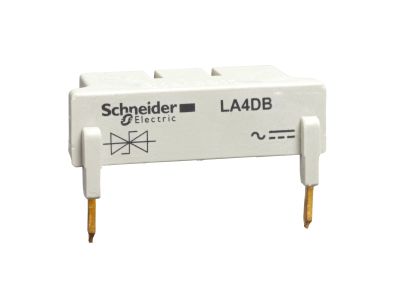

Moduł tłumiący TeSys LA4DC3U z diodami, przystosowany do napięcia stałego 24…250 V DC. Został zaprojektowany do współpracy ze stycznikami z rodzin LC1D (LC1D40008…D80008 4P, LC1D80…D95 3P) oraz LP1D (LP1D80004 4P), zapewniając skuteczne tłumienie przepięć indukcyjnych. Dzięki diodowej strukturze chroni styki i elektronikę przed szkodliwymi impulsami napięciowymi.

• Napięcie 24…250 V DC: szeroki zakres zasilania umożliwia stosowanie modułu w różnych obwodach sterowania prądu stałego – od niskiego napięcia do klasycznych układów przemysłowych.
• Kompatybilność ze stycznikami TeSys LC1D i LP1D: gwarantuje dopasowanie mechaniczne i elektryczne, upraszcza integrację w istniejących szafach sterowniczych.
• Diody w module: tłumią przepięcia powstające przy wyłączaniu cewki, co wydłuża żywotność styków stycznika i ogranicza zakłócenia elektromagnetyczne w układzie.
• Kompaktowa budowa modułowa: pozwala na szybki montaż bezpośrednio na styczniku, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Moduł jest zgodny z europejskimi wymaganiami bezpieczeństwa (oznakowanie CE) oraz standardami konstrukcyjnymi DIN typowymi dla aparatury modułowej. Zastosowanie w instalacjach przemysłowych i budynkowych wymaga montażu zgodnego z obowiązującymi przepisami.

Zastosowanie

Moduł tłumiący LA4DC3U przeznaczony jest do ochrony cewek styczników w obwodach sterowania prądu stałego. Sprawdza się w układach wymagających wysokiej niezawodności i długiej żywotności łączników.

• Tłumienie przepięć w cewkach styczników TeSys LC1D/LP1D przy wyłączaniu – ochrona przed uszkodzeniem elementów półprzewodnikowych.
• Ochrona styków przekaźników i styczników przed nadmiernym zużyciem w cyklach łączeniowych DC.
• Eliminacja zakłóceń elektromagnetycznych (EMI) pochodzących od indukcyjności cewek, szczególnie w szafach z PLC i sterownikami.
• Zastosowanie w automatyce budynkowej i przemysłowej, gdzie wymagane jest bezawaryjne działanie układów sterowania.

Wskazówki Montażowe

Montaż modułu może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od instalacji. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku zgodnie z instrukcją producenta. Przekroje przewodów należy dobrać do prądu obwodu oraz wartości znamionowych zastosowanych zabezpieczeń. Moment dokręcania śrub zacisków oraz wymagane narzędzia – postępuj według dokumentacji technicznej dołączonej do produktu.

FAQ

• Jakie napięcie może być podłączone do modułu? Moduł jest przystosowany do napięcia stałego w zakresie od 24 do 250 V DC. Przekroczenie tej wartości może spowodować uszkodzenie diod.
• Z jakimi stycznikami współpracuje moduł LA4DC3U? Jest zgodny z rodzinami LC1D (modele: LC1D40008…D80008 w konfiguracji 4-biegunowej, LC1D80…D95 w konfiguracji 3-biegunowej) oraz LP1D80004 (4-biegunowy).
• Jaka jest funkcja tego modułu tłumiącego? Służy do tłumienia przepięć indukcyjnych powstających przy wyłączaniu cewki stycznika. Dioda w module przewodzi prąd w kierunku zaporowym, rozładowując energię magnetyczną i chroniąc pozostałą część układu sterowania.
