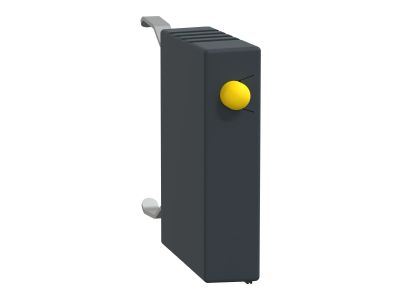

Moduł tłumiący do styczników miniaturowych warystor 12-24V, TeSys K, D | LA4KE1B Schneider Electric

Opis i Kluczowe Cechy

Moduł tłumiący Schneider Electric o numerze katalogowym LA4KE1B to zaawansowane rozwiązanie ochronne dedykowane do miniaturowych styczników z serii TeSys K oraz TeSys D. Urządzenie wykorzystuje technologię warystorową, która jest kluczowa dla ograniczania szczytowych wartości napięcia indukowanego podczas wyłączania cewki stycznika. Zakres napięcia sterującego wynosi od 12 V do 24 V AC/DC, co czyni go niezwykle uniwersalnym komponentem w systemach automatyki niskonapięciowej. Dzięki kompaktowej budowie, moduł zapewnia perfekcyjną integrację z aparaturą modułową, nie zajmując dodatkowego miejsca na szynie DIN poza obrysem stycznika.

• Ochrona warystorowa: Skutecznie tłumi przepięcia łączeniowe do poziomu bezpiecznego dla czułej elektroniki sterującej.
• Szeroka kompatybilność: Zaprojektowany specjalnie dla serii TeSys K, gwarantuje pełną spójność mechaniczną i elektryczną.
• Niski pobór mocy: Idealnie współpracuje z wyjściami sterowników programowalnych PLC o ograniczonej wydajności prądowej.
• Redukcja zakłóceń: Minimalizuje emisję elektromagnetyczną, co jest niezbędne w strefach wrażliwych na hałas elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia najwyższą niezawodność w warunkach przemysłowych. Moduł spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej (EMC), co pozwala na jego stosowanie w środowiskach o wysokich wymaganiach w zakresie czystości sygnałów sterujących. Posiada certyfikację CE oraz jest zgodny z międzynarodowymi normami bezpieczeństwa dla aparatury sterowniczej niskiego napięcia.

Zastosowanie

Moduł LA4KE1B znajduje szerokie zastosowanie w prostych i zaawansowanych systemach sterowania, gdzie kluczowa jest stabilność pracy układu. Jest niezastąpiony w aplikacjach wykorzystujących rozproszone zasilanie sieciowe oraz w instalacjach, gdzie styczniki są sterowane bezpośrednio z wyjść tranzystorowych sterowników PLC. Dzięki eliminacji zakłóceń, moduł ten jest preferowany w budynkach użyteczności publicznej, szpitalach oraz laboratoriach – wszędzie tam, gdzie wymagana jest cicha praca stycznika i brak negatywnego wpływu na urządzenia pomiarowe.

Wskazówki Montażowe

Montaż modułu tłumiącego LA4KE1B jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Urządzenie montuje się bezpośrednio na zaciskach cewki stycznika miniaturowego TeSys K. Przed przystąpieniem do instalacji należy upewnić się, że napięcie sterujące mieści się w przedziale 12-24 V. Należy zwrócić uwagę na prawidłowe osadzenie modułu w gniazdach przyłączeniowych, aby zapewnić trwały kontakt elektryczny i odporność na wibracje. Dzięki technologii wtykowej, czas montażu jest skrócony do minimum, co znacząco obniża koszty prefabrykacji szaf sterowniczych.

FAQ

• Czy moduł LA4KE1B wymaga dodatkowego zasilania? Nie, moduł jest elementem pasywnym, który czerpie energię z przepięć powstających w obwodzie cewki stycznika.
• Czy można go stosować z napięciem stałym (DC)? Tak, warystorowy moduł tłumiący LA4KE1B jest przystosowany do pracy zarówno z napięciem przemiennym (AC), jak i stałym (DC) w zakresie 12-24 V.
• Jaka jest główna zaleta warystora nad diodą tłumiącą? Warystor zapewnia bardzo szybki czas reakcji i jest dwukierunkowy, co ułatwia podłączenie w obwodach AC, jednocześnie oferując skuteczne ograniczenie amplitudy przepięcia bez znacznego wydłużania czasu odpadania styków stycznika.
