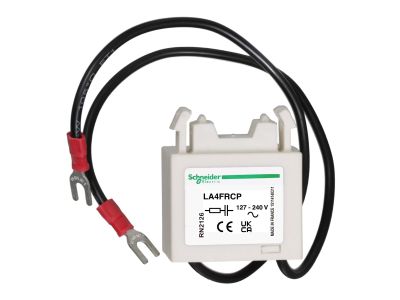

Moduł tłumiący do styczników miniaturowych TeSys obwód RC 127-240VAC | LA4FRCP Schneider Electric

Opis i Kluczowe Cechy

Moduł tłumiący LA4FRCP firmy Schneider Electricder Electric, z serii TeSys F, to dedykowany element do styczników miniaturowych LC1F. Jego zadaniem jest tłumienie przepięć generowanych podczas wyłączania obwodów indukcyjnych (obwód RC) w zakresie napięcia 127…240 V AC. Dzięki temu moduł chroni styki stycznika przed nadmiernym zużyciem oraz redukuje zakłócenia elektromagnetyczne w instalacji, co przekłada się na dłuższą żywotność aparatury i stabilniejszą pracę systemu. Urządzenie montowane jest bezpośrednio na styczniku, nie wymaga dodatkowej szyny ani miejsca w rozdzielnicy.

• Napięcie pracy 127…240 V AC: Moduł dopasowany do typowych napięć sterowniczych instalacji przemysłowych i budynkowych – zapewnia skuteczne tłumienie przepięć w całym zakresie bez ryzyka przebicia.
• Obwód RC (rezystor + kondensator): Redukuje przepięcia łączeniowe, co minimalizuje iskrzenie styków stycznika i wydłuża jego żywotność mechaniczną i elektryczną.
• Dedykowany do styczników TeSys F (LC1F): Łatwy montaż bezpośrednio na korpusie stycznika – oszczędność miejsca w rozdzielnicy i pewne połączenie elektryczne.
• Kompatybilność z serią TeSys F: Zapewniona pełna spójność z akcesoriami i stycznikami tej gamy – idealne rozwiązanie do modernizacji lub rozbudowy istniejących układów.
• Redukcja zakłóceń elektromagnetycznych (EMI): Tłumienie przepięć ogranicza emisję zakłóceń, poprawiając kompatybilność elektromagnetyczną sterowania (zalecane w instalacjach z układami cyfrowymi i PLC).

Zgodność z Normami

Moduł tłumiący LA4FRCP został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do współpracy z certyfikowanymi stycznikami TeSys F.

Zastosowanie

Moduł tłumiący LA4FRCP znajduje zastosowanie wszędzie tam, gdzie wymagane jest skuteczne tłumienie przepięć powstających przy wyłączaniu odbiorników indukcyjnych. Jest szczególnie polecany w układach sterowania silnikami, cewkami styczników, zaworów elektromagnetycznych i dławików.

• Sterowanie silnikami asynchronicznymi w szafach sterowniczych – ochrona styków styczników głównych przed erozją.
• Układy automatyki budynkowej i przemysłowej z częstym łączeniem obwodów indukcyjnych (windy, pompy, wentylatory).
• Zabezpieczenie styków pomocniczych styczników i przekaźników w obwodach sterowania PLC.
• Modernizacja istniejących rozdzielnic – szybki montaż bez ingerencji w okablowanie główne.

Wskazówki Montażowe

Montaż modułu tłumiącego LA4FRCP może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (np. świadectwo kwalifikacyjne SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania stycznika i całego obwodu. Moduł montuje się bezpośrednio na styczniku TeSys F (LC1F) zgodnie z instrukcją producenta – nie wymaga dodatkowej szyny DIN. Połączenia przewodów należy wykonać z zachowaniem odpowiedniego momentu dokręcania zacisków (wg dokumentacji technicznej) oraz stosując przewody o przekroju dostosowanym do prądu obwodu sterowania. Po montażu sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy moduł LA4FRCP jest odpowiedni dla styczników innych niż TeSys F? Moduł został zaprojektowany wyłącznie dla styczników serii TeSys F (LC1F). Stosowanie z innymi stycznikami może skutkować nieprawidłowym tłumieniem lub uszkodzeniem elementów.
• Jaki jest stopień ochrony modułu (IP)? W dostarczonych danych nie podano konkretnego stopnia ochrony IP. Standardowo moduły tłumiące montowane na stycznikach wewnątrz rozdzielnic mają ochronę IP20 przed dotknięciem. Zaleca się montaż w suchym, zamkniętym wnętrzu szafy sterowniczej.
• Jaką funkcję pełni obwód RC w module? Obwód RC (rezystor połączony szeregowo z kondensatorem) tworzy filtr dolnoprzepustowy, który pochłania energię przepięcia przy wyłączaniu obwodu indukcyjnego. Zmniejsza to iskrzenie styków stycznika oraz ogranicza poziom zakłóceń elektromagnetycznych wysyłanych do sieci.
