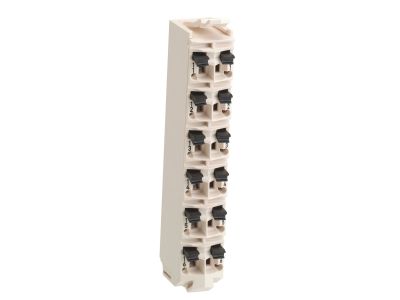

Moduł terminala M258 12pin-24Vdc | TM5ACTB12 Schneider Electric

Opis i Kluczowe Cechy

Moduł terminala M258 o symbolu TM5ACTB12 firmy Schneider Electric to akcesorium przyłączeniowe przeznaczone dla systemu sterowania Modicon TM5. Wyposażony w 12 pinów i dedykowany do pracy przy napięciu 24 V DC, umożliwia wygodne podłączanie przewodów do analogowych modułów WE/WY, dyskretnych modułów I/O 24 V DC, modułów licznika oraz zdalnych nadajników. Dzięki kompaktowej konstrukcji i zgodności z całą gamą modułów TM5 ułatwia okablowanie szaf sterowniczych oraz skraca czas instalacji.

• 12 pinów: Zapewnia elastyczne podłączenie wielu sygnałów sterujących i pomiarowych w jednym punkcie.
• Napięcie 24 V DC: Działa w standardowym napięciu automatyki przemysłowej – kompatybilność z większością czujników i aktuatorów.
• Kompatybilność z Modicon TM5: Przeznaczony do współpracy z analogowymi i dyskretnymi modułami I/O, modułami licznika, wspólnymi modułami dystrybucyjnymi oraz zdalnymi nadajnikami.
• Akcesorium przyłączeniowe: Ułatwia szybkie, uporządkowane okablowanie w rozdzielnicach i szafach sterowniczych.
• Przeznaczenie do systemów automatyki: Idealny do projektów wymagających modularnej rozbudowy i niezawodnych połączeń sygnałowych.

Zgodność z Normami

Produkt jest zgodny z europejskimi wymaganiami bezpieczeństwa i posiada certyfikację CE. Zaprojektowany z myślą o standardach branży automatyki przemysłowej, zapewnia bezpieczeństwo użytkowania w typowych warunkach przemysłowych. Szczegółowe informacje normatywne znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł terminala M258 TM5ACTB12 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przyłączenie przewodów do modułów systemu Modicon TM5. Szczególnie sprawdza się w następujących scenariuszach:

• Podłączanie analogowych modułów wejść/wyjść (np. czujników temperatury, ciśnienia, przepływu).
• Łączenie dyskretnych modułów I/O 24 V DC (sterowanie siłownikami, zaworami, sygnalizacją).
• Współpraca z modułami licznika w aplikacjach zliczających impulsy.
• Stosowanie jako wspólny moduł dystrybucyjny do rozdzielania sygnałów w szafie sterowniczej.
• Integracja ze zdalnymi nadajnikami w rozproszonych systemach automatyki.

Wskazówki Montażowe

Montaż modułu terminala może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) zgodnie z dokumentacją techniczną systemu Modicon TM5. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego – zalecane wartości podane są w karcie katalogowej producenta. Momenty dokręcania zacisków muszą być zgodne z instrukcją obsługi, aby uniknąć luzów i przegrzewania styków.

FAQ

• Czy moduł TM5ACTB12 jest kompatybilny ze sterownikami innych producentów? Moduł został zaprojektowany wyłącznie dla systemu Modicon TM5 firmy Schneider Electric. Jego użycie z innymi sterownikami może wymagać sprawdzenia kompatybilności elektrycznej i mechanicznej.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje w danych katalogowych konkretnego stopnia ochrony. W typowej aplikacji wewnątrz szafy sterowniczej moduł pracuje w środowisku suchym – zaleca się przestrzeganie zaleceń dotyczących montażu w rozdzielnicy o odpowiednim IP.
• Czy potrzebne jest osobne zasilanie dla tego terminala? Moduł terminala jest pasywnym akcesorium przyłączeniowym – nie wymaga własnego zasilania. Jednak podłączane do niego moduły I/O wymagają napięcia 24 V DC dostarczonego z zewnętrznego źródła.
