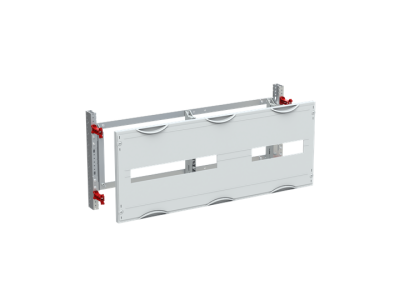

Moduł szynowy do S700 bez szyn Cu, do samodzielnego montażu (zestaw), CombiLine, MBH350 | 2CPX041794R9999 ABB

Alternatywny kod produktu: 2CPX041794R9999

Opis i Kluczowe Cechy

Moduł szynowy CombiLine MBH350 (symbol 2CPX041794R9999) to kompletny zestaw do samodzielnego montażu w modułowych tablicach rozdzielczych systemu S700. Przeznaczony do systemów szyn zbiorczych 4-biegunowych o rozstawie osi 40 mm, pozwala na montaż maksymalnie 4 szyn Cu (niedostarczanych w zestawie). Pokrywa z tworzywa RAL7035 z wycięciem ułatwia dostęp do wnętrza szafy od głębokości 200 mm, a jej zamknięcie zaprasowywane i obrotowe pod kątem 90° zwiększa funkcjonalność podczas prac serwisowych.

• System szyn zbiorczych 4-biegunowy, 40 mm: Uniwersalne rozwiązanie dla tablic rozdzielczych S700, umożliwiające elastyczne konfiguracje obwodów prądowych.
• Prąd znamionowy maksymalny 250 A: Zapewnia odpowiednią obciążalność prądową dla większości aplikacji przemysłowych i budowlanych.
• Pokrywa z tworzywa RAL7035 z wycięciem: Umożliwia szybki dostęp do aparatury modułowej bez demontażu całej pokrywy, podwyższając efektywność prac konserwacyjnych.
• Zamknięcie zaprasowywane i obrotowe 90°: Stabilne zabezpieczenie panelu przy jednoczesnej możliwości łatwego otwarcia bez użycia narzędzi.
• Zestaw do samodzielnego montażu: Wszystkie niezbędne elementy montażowe w komplecie, ułatwiający błyskawiczne przygotowanie szafy rozdzielczej.

Zgodność z Normami

Moduł szynowy MBH350 spełnia wymagania norm europejskich dotyczących modułowych tablic rozdzielczych, w tym normy na aparaturę rozdzielczą i sterowniczą niskiego napięcia. Produkt posiada deklarację zgodności CE.

Zastosowanie

Moduł szynowy CombiLine MBH350 przeznaczony jest do montażu w tablicach rozdzielczych systemu S700, gdzie wymagane jest zorganizowanie rozbudowanych instalacji elektrycznych z możliwością elastycznego rozbudowywania obwodów.

• Modułowe tablice rozdzielcze w budynkach mieszkalnych i użyteczności publicznej – centralne sterowanie obwodami oświetleniowymi i gniazdami.
• Rozdzielnice przemysłowe – organizacja zasilania maszyn i urządzeń o średnim poborze mocy.
• Szafy sterownicze w systemach automatyki budynkowej i przemysłowej – elastyczne zarządzanie obwodami zasilającymi.
• Instalacje o podwyższonych wymaganiach bezpieczeństwa – możliwość stosowania dodatkowych zabezpieczeń w module.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w całej instalacji. Moduł należy zamontować w systemie szyn zbiorczych 40 mm zgodnie z dokumentacją techniczną. Pokrywę mocować z zastosowaniem zaprasowywanych zamków, dbając o odpowiednie uszczelnienie. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i zgodność z projektem elektrycznym. Użytkowanie wyłącznie w suchych pomieszczeniach wewnętrznych.

FAQ

• Czy zestaw zawiera szyny zbiorcze Cu? Nie – szyny zbiorcze Cu należy zamówić osobno, zgodnie z wymaganiami instalacji.
• Jaka jest szerokość użytkowa modułu? Szerokość użytkowa wynosi 315 mm, co odpowiada 12 jednostkom modułowym (1 GU = 18 mm).
• Czy pokrywa jest wyposażona w uszczelnienie? Dane produktu nie określają obecności uszczelnienia pokrywy – należy zakładać montaż w środowiskach suchych zgodnie z przeznaczeniem.
