Moduł szynowy do S700 bez szyn Cu, do samodzielnego montażu (zestaw), CombiLine, MBH150 | 2CPX041792R9999 ABB

Alternatywny kod produktu: 2CPX041792R9999

Opis i Kluczowe Cechy

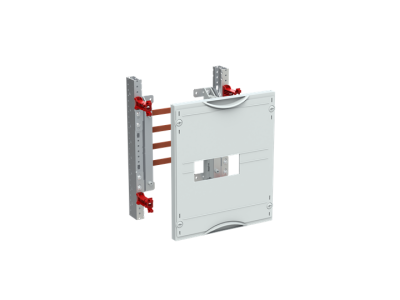

Moduł szynowy MBH150 (symbol 2CPX041792R9999) z serii CombiLine to element konstrukcyjny przeznaczony do samodzielnego montażu w modułowych tablicach rozdzielczych systemu S700. Zaprojektowany do systemu szyn zbiorczych 40 mm, z możliwością montażu maksymalnie 4 szyn miedzianych (dostępnych oddzielnie). Pokrywy z tworzywa sztucznego w kolorze szarym RAL7035, wyposażone w system zamknięcia zaprasowywanego i obrotowego pod kątem 90°.

• Konstrukcja modułowa 2 GU: Umożliwia elastyczne rozbudowywanie tablicy rozdzielczej o kolejne jednostki według potrzeb instalacji.
• 24 jednostki przestrzenne: Wysoka gęstość modułów – optymalne wykorzystanie przestrzeni w szafie o głębokości 200 mm.
• Prąd znamionowy 250A: Gwarantuje stabilne zasilanie nawet w instalacjach o wysokim obciążeniu.
• Pokrywy z tworzywa sztucznego RAL7035: Estetyczne wykończenie, odporne na korozję i uszkodzenia mechaniczne.
• System szyn zbiorczych 40 mm: Kompatybilny z szeroką gamą osprzętu modułowego, ułatwia montaż i konserwację.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich dotyczących konstrukcji modułowych tablic rozdzielczych i posiada znak CE. Wyprodukowano zgodnie z obowiązującymi standardami jakości i bezpieczeństwa dla aparatury elektrycznej.

Zastosowanie

Moduł szynowy MBH150 znajduje zastosowanie w modułowych tablicach rozdzielczych systemu S700, gdzie wymagana jest elastyczna konfiguracja układu zasilania.

• Montaż w rozdzielnicach budynków mieszkalnych i przemysłowych.
• Konfiguracja układów zasilania o wysokim prądzie znamionowym (do 250A).
• Rozbudowa istniejących tablic rozdzielczych o dodatkowe moduły szynowe.
• Stosowanie w systemach CombiLine jako podstawowy element szkieletu modułowej aparatury.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Moduł należy zamontować w odpowiedniej ramie nośnej tablicy rozdzielczej, zachowując wymagany rozstaw osi szyn zbiorczych (40 mm). Szyny miedziane montować zgodnie z dokumentacją techniczną. Pokrywy należy zamocować z użyciem systemu zaprasowywanego, a następnie obrócić pod kątem 90° dla pełnego zamknięcia. Upewnić się, że konstrukcja pokrywy (z wycięciem) odpowiada głębokości szafy (min. 200 mm).

FAQ

• Czy moduł MBH150 jest przystosowany do montażu wyłącznika głównego S700? Nie – moduł nie jest przystosowany do montażu wyłącznika głównego S700. Przeznaczony wyłącznie do montażu szyn zbiorczych.
• Jakie szyny Cu są kompatybilne z tym modułem? Moduł obsługuje maksymalnie 4 szyny miedziane, których dobór należy przeprowadzić zgodnie z dokumentacją systemu S700.
• Czy pokrywy można otwierać bez demontażu? Tak – pokrywy wyposażono w system zaprasowywany i obrotowy pod kątem 90°, co umożliwia szybki dostęp do wnętrza modułu bez konieczności demontażu.
